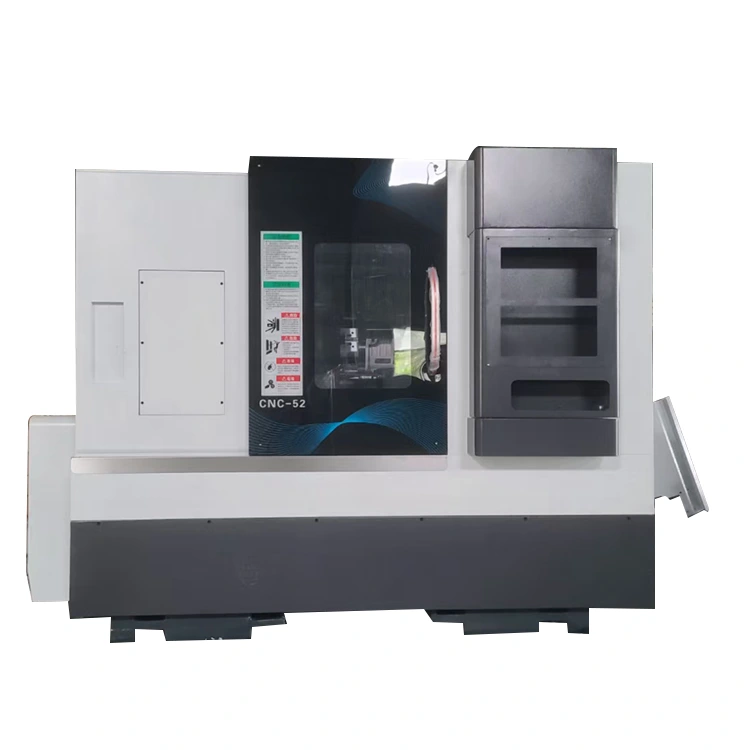

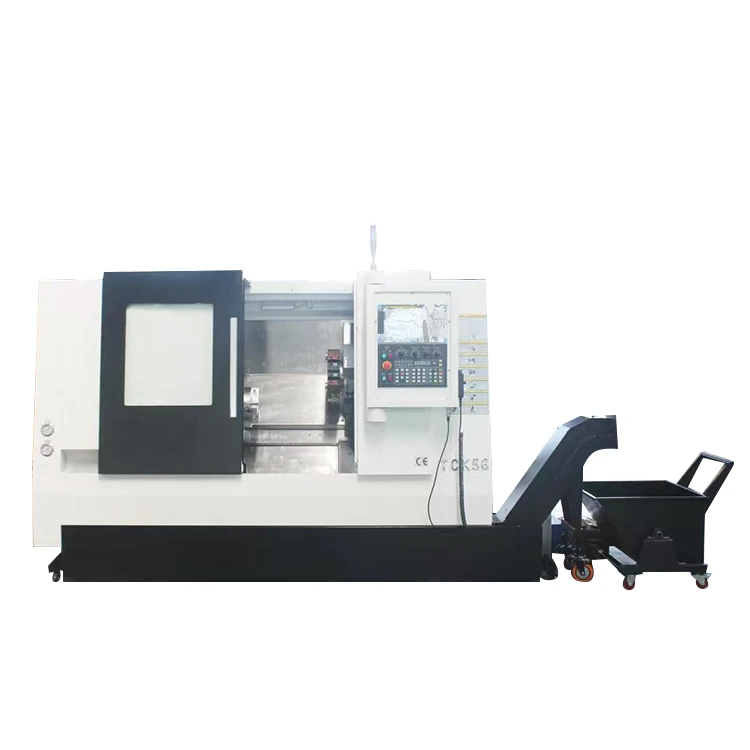

Токарно-фрезерный центр с ЧПУ и задней бабкой

НЕТ.ИмяЕдиницаСпецификацияПримечание1Размер столешницы слайдамм450*340 2Максимальное перемещение оси Zмм600 3Максимальное перемещение оси Xмм300 4Максимальный диаметр поворотамм650 5Расстояние от шпинделя до столешницы кареткимм170 6Расстояние от центра шпинделя до землимм1100 7МАКС. длина обработки......

Модель:YL-52Y

Отправить запрос

Описание продукта

НЕТ.	Имя	Единица	Спецификация	Примечание
1	Размер столешницы слайда	мм	450*340
2	Максимальное перемещение оси Z	мм	600
3	Максимальное перемещение оси X	мм	300
4	Максимальный диаметр поворота	мм	650
5	Расстояние от шпинделя до столешницы каретки	мм	170
6	Расстояние от центра шпинделя до земли	мм	1100
7	МАКС. длина обработки	мм	475	На примере силовой башни НФ80-170-БМТ55-12Т.
8	МАКС. диаметр поворота	мм	500	На примере силовой башни НФ80-170-БМТ55-12Т.
9	Модель шпинделя (диаметр шпинделя)	мм	А2-6（200）
10	Скорость шпинделя	об/мин	0-4000
11	Характеристики шарикового винта X、Z		3210/4010	Японский шариковый винт THK, класс C3
12	Линейная направляющая оси X		Тайваньский ролик HIWIN clss p, размер 35	4 слайдера стандартного типа
13	Линейная направляющая оси Z		Тайваньский ролик HIWIN clss p, размер 35	4 ползунка — ползунки увеличенной длины
14	Способ подключения главного двигателя X.Z		Ремень ГРМ/Прямой привод/Прямой привод
15	Х.З. Фланец/патрубок двигателя задней бабки	мм	130/110
16	Размер машины	мм	241512571270
17	Вес нетто машины	КГ	3800 кг	С внутренней и внешней защитой

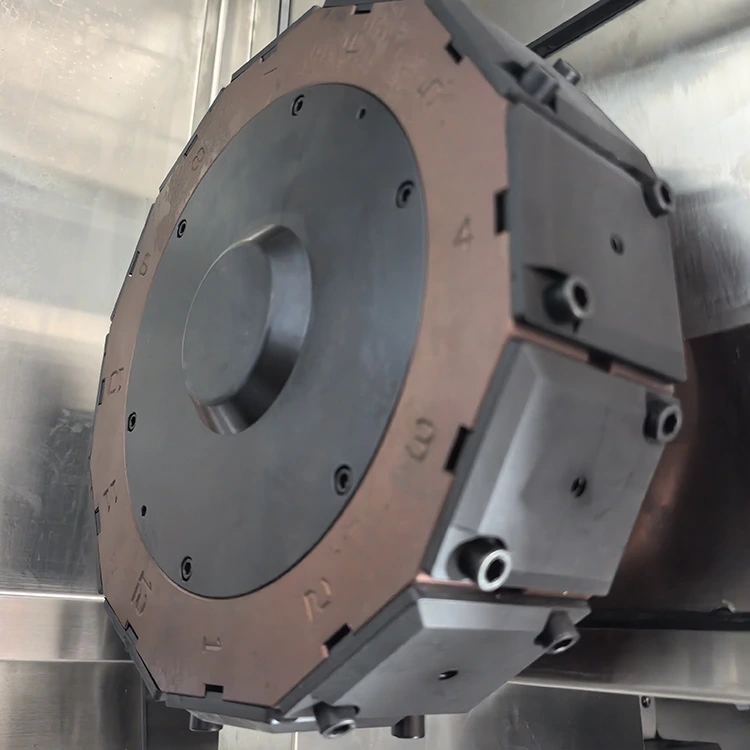

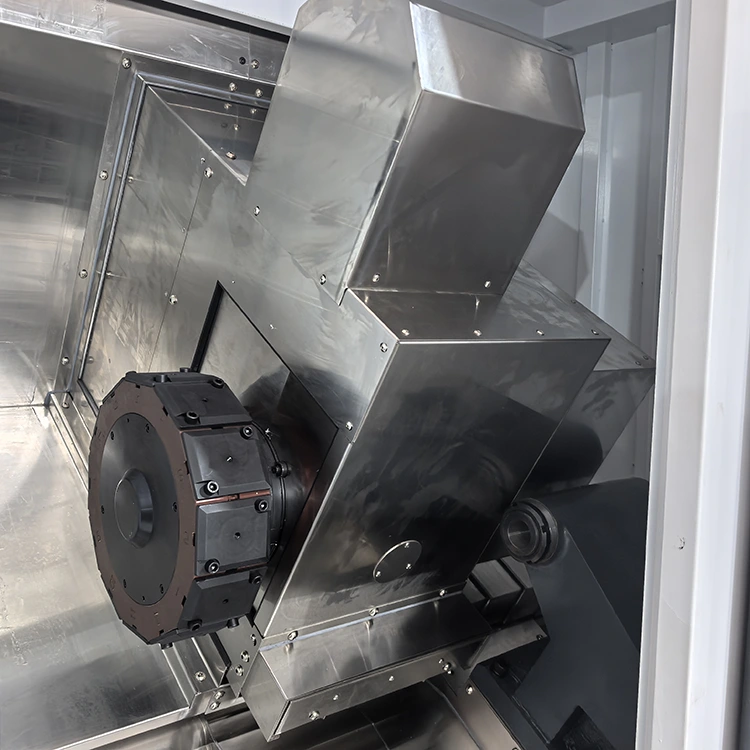

18	Способ установки инструмента		Силовая башня 170-БМТ55

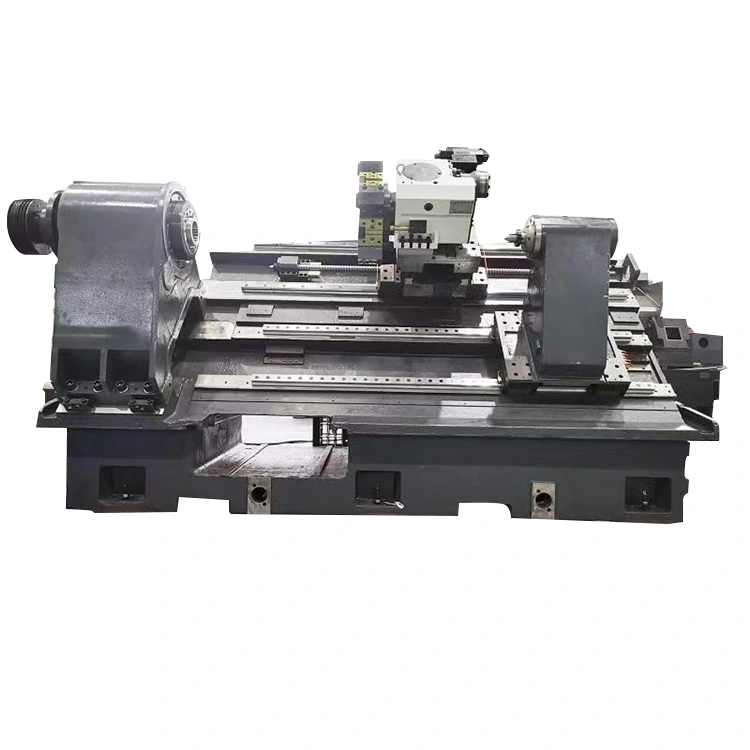

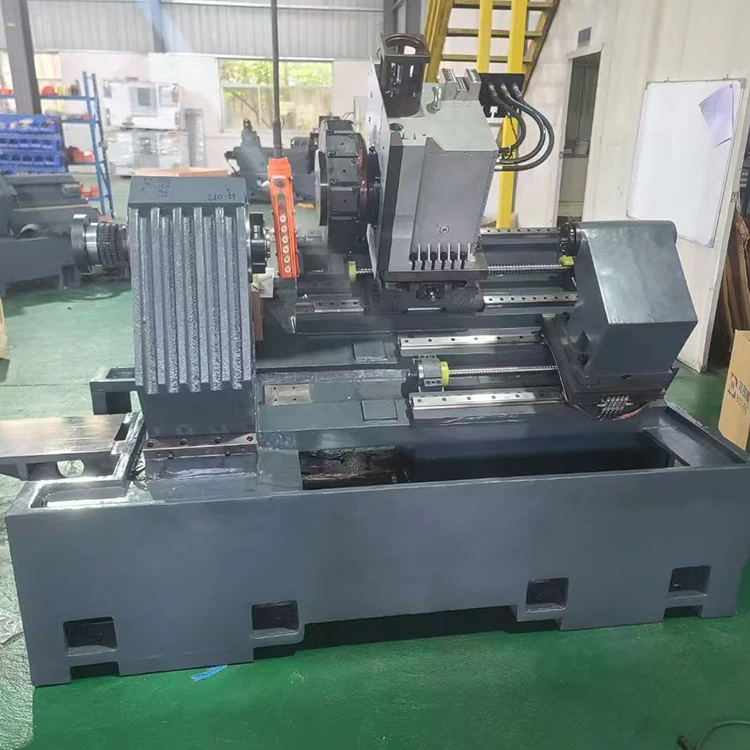

19	Тип основания машины и наклон		Кровать с наклоном 30 градусов
20	задняя бабка		Задняя бабка с линейной направляющей
21	Метод продвижения задней бабки		Гидравлическая тяга и сервопривод	Стандартный гидравлический центр задней бабки
22	Максимальный ход задней бабки		600
23	Минимальная длина выступа задней бабки		30 мм
24	Модель центра задней бабки		МТ5

Конфигурация модели
Имя	Место происхождения/Спецификация	Имя	Место происхождения/Спецификация
Система ЧПУ	КАШЕЛЬ	Серводвигатели оси X/Z+приводы	Дельта
32 Прецизионный шариковый винт	ТХК (Япония)	Шпиндельный двигатель	Хуахун 7,5 кВт
30 Прецизионные линейные роликовые направляющие	ХИВИН (Тайвань, Китай)	Гидравлический поворотный цилиндр	ТАЙВАНЬ
Цилиндрический прецизионный шпиндель	NSK Подшипники (Япония)	прохладный	750 Вт
Гидравлическая станция	Тайвань	Силовая голова	3 станции 11,4 с.ш.
Случайные аксессуары
Имя	Модель/Спецификация	Имя	Модель/спецификация
Цанга (для зажима материала)	1 шт. (входит в комплект поставки)	Стойка токарного инструмента Стойка сверлильного инструмента	3 шт./2 шт.
Хвостовик сверлильного инструмента	2 шт. удлинителей ER20A	Шестигранный ключ	1 компл.
