Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой

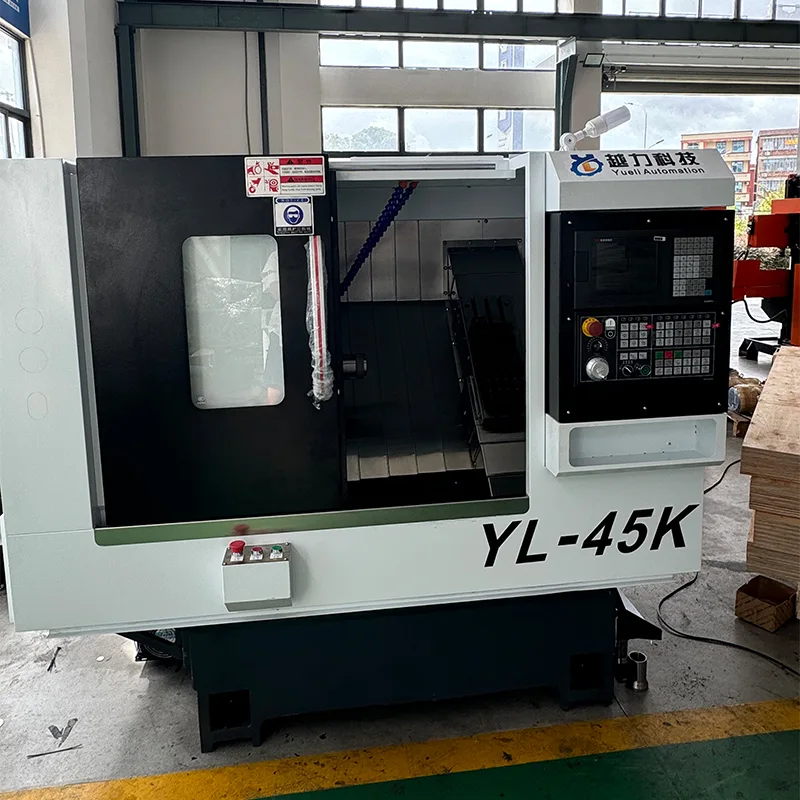

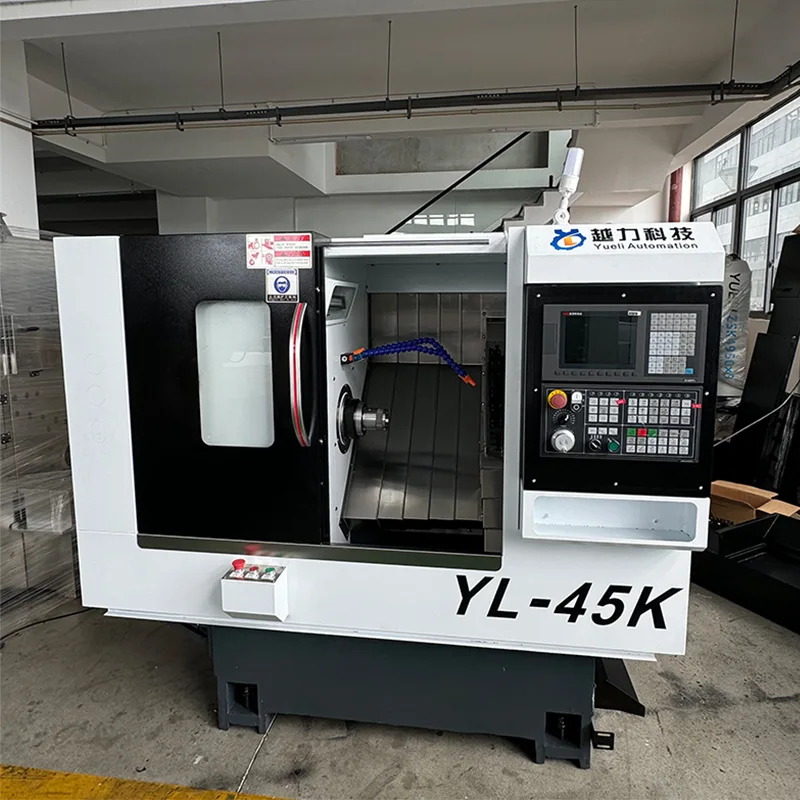

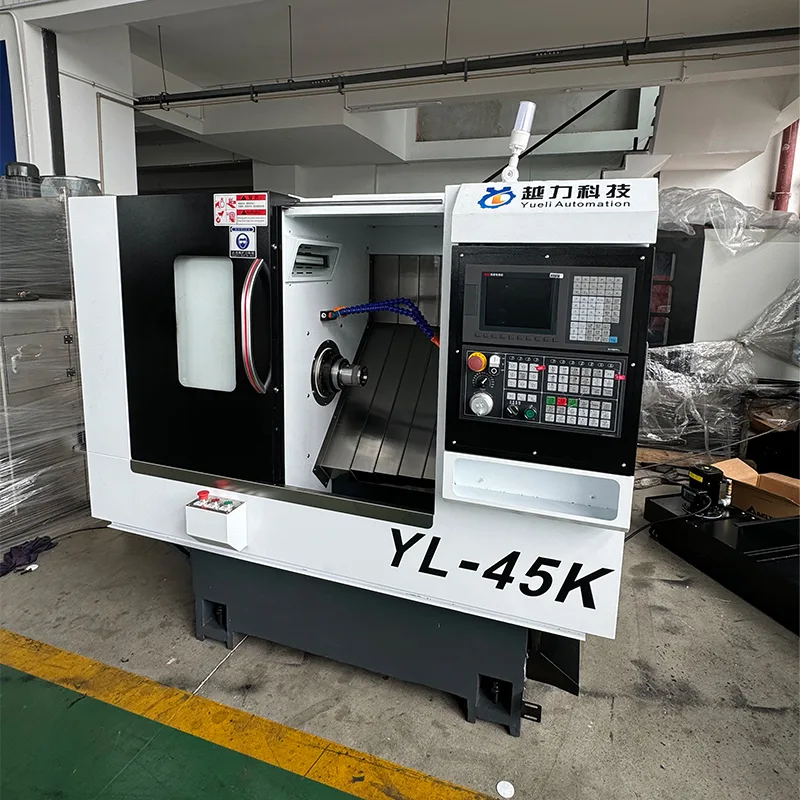

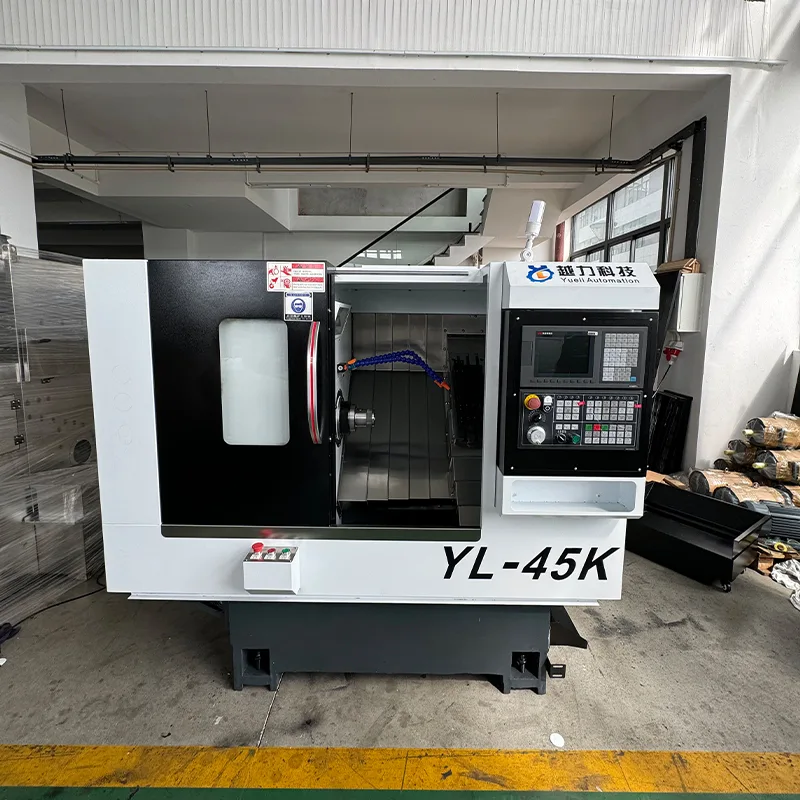

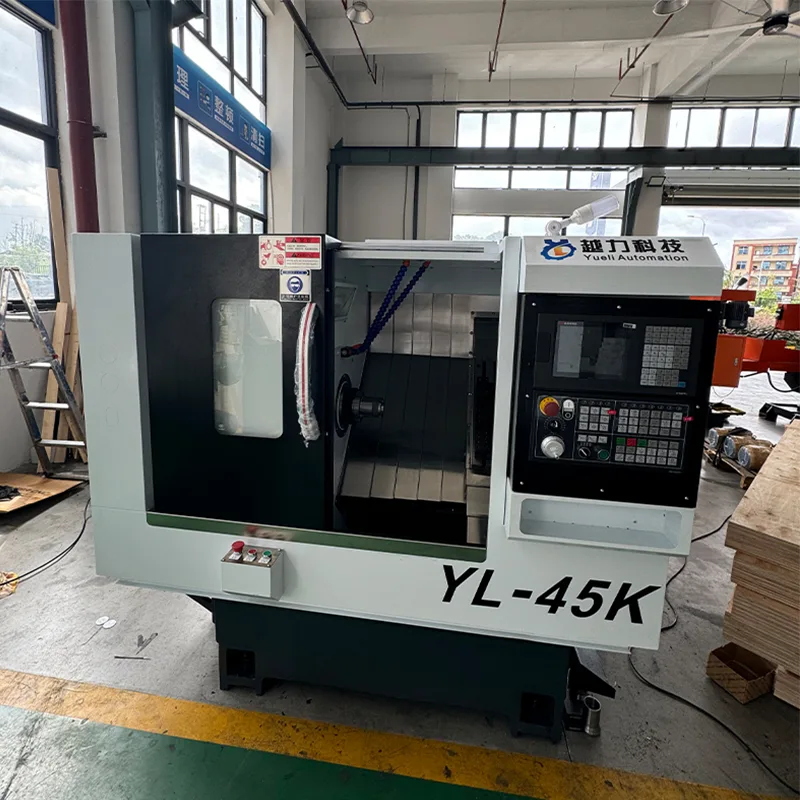

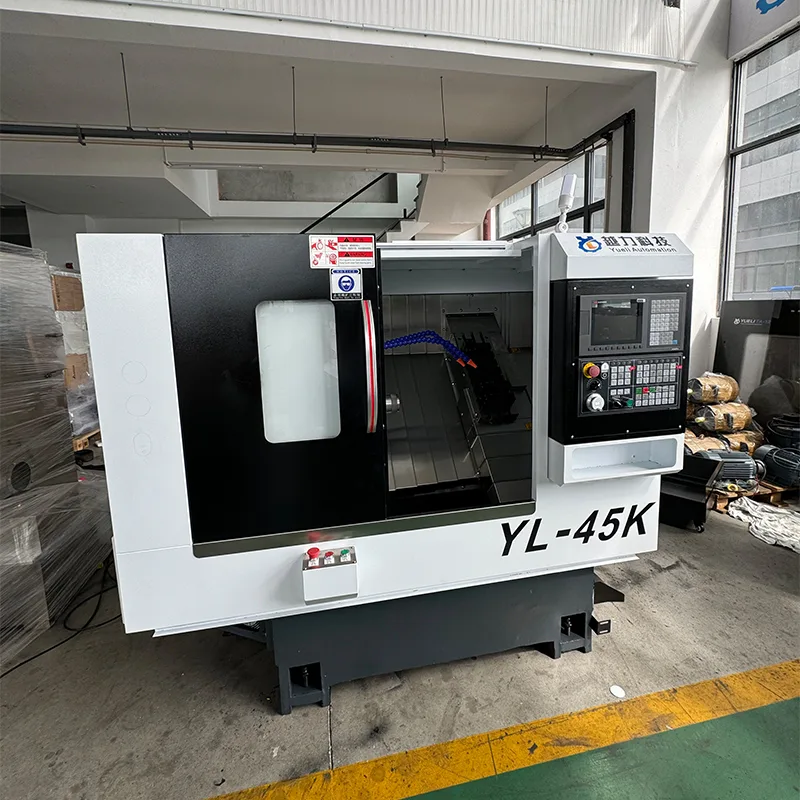

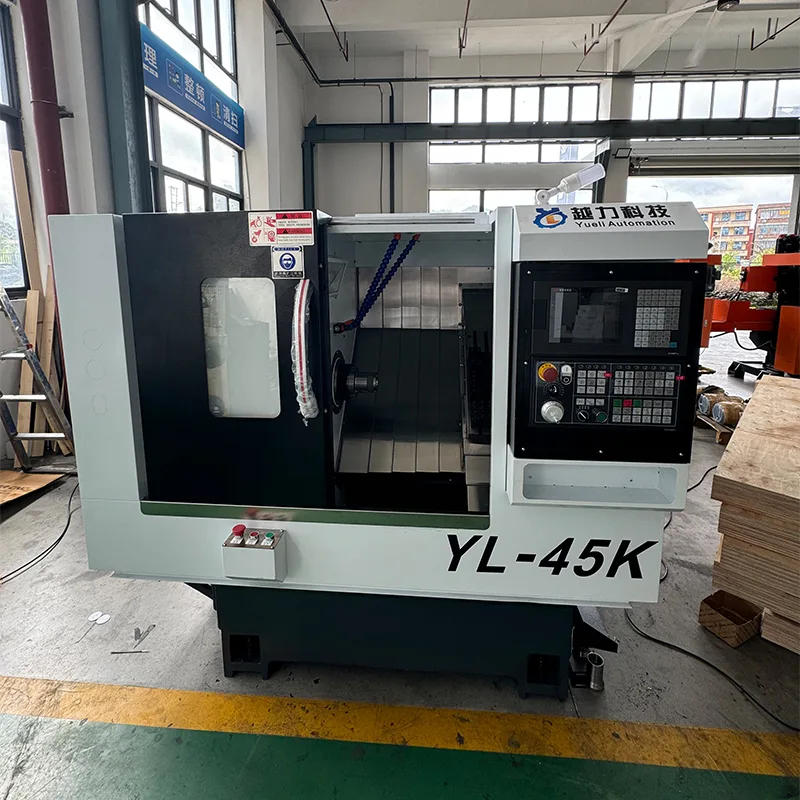

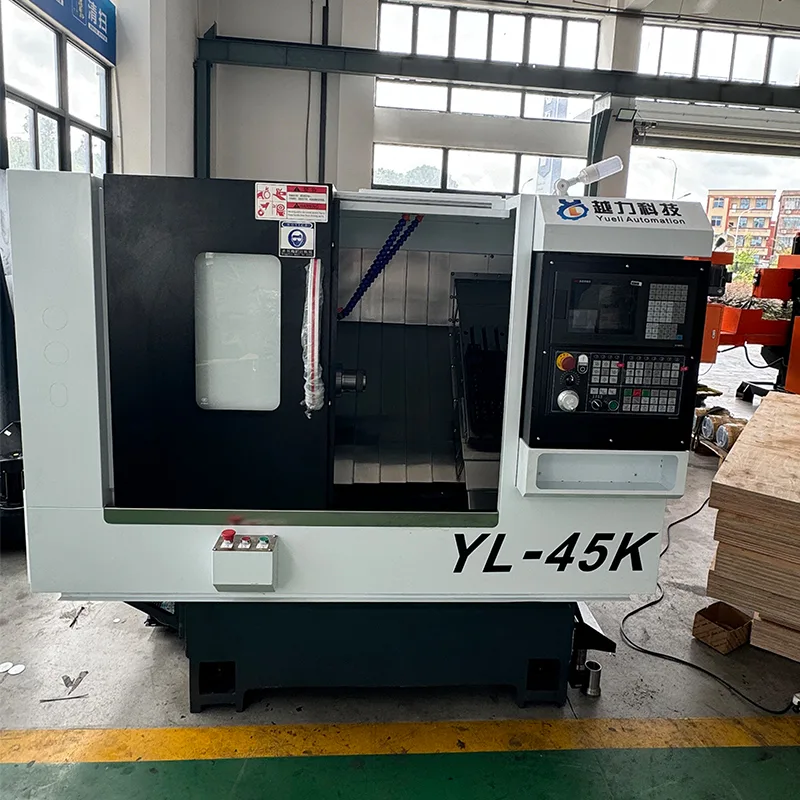

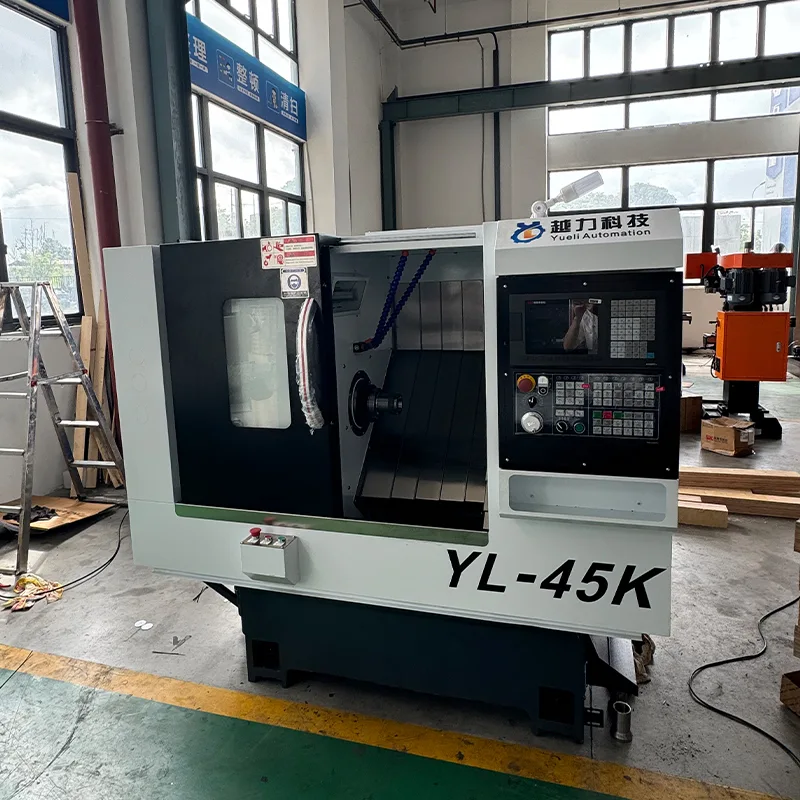

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой (модель YL-46K) — это прецизионный токарный станок производства Quanzhou Yueli Automation Equipment Co., Ltd. Конструкция наклонной станины под углом 30 градусов обеспечивает жесткость и эффективное удаление стружки во время тяжелых операций резания. Оснащенный системой ЧПУ FANUC Oi-TF PLUS (5), прецизионными шариковыми винтами 32 мм Japan THK и линейными роликовыми направляющими 30 мм, станок обеспечивает постоянную точность и долговременную стабильность. Шпиндельный двигатель Huahong мощностью 7,5 кВт обеспечивает диапазон скоростей от 0 до 5000 об/мин. Гидравлическая задняя бабка с конусом MT4 и ходом 500 мм обеспечивает стабильное удержание заготовки, а револьверная головка с сервоприводом 63 обеспечивает автоматическую смену инструмента для повышения эффективности производства.

Основные функции

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой обладает следующими ключевыми характеристиками.

· Конструкция наклонной станины: наклон станины под углом 30 градусов для повышения жесткости и эффективного отвода стружки во время обработки.

· Высокоточный шпиндель: прецизионный шпиндель картриджного типа с японскими подшипниками NSK. Модель шпинделя А2-5 диаметром 170 мм.

· Направляющие премиум-класса: прецизионные линейные роликовые направляющие толщиной 30 мм, Япония. Ось X с 4 стандартными блоками, ось Z с 4 расширенными блоками.

· Прецизионные шарико-винтовые пары: японские шарико-винтовые пары THK 32 мм с шагом 10 мм для осей X и Z.

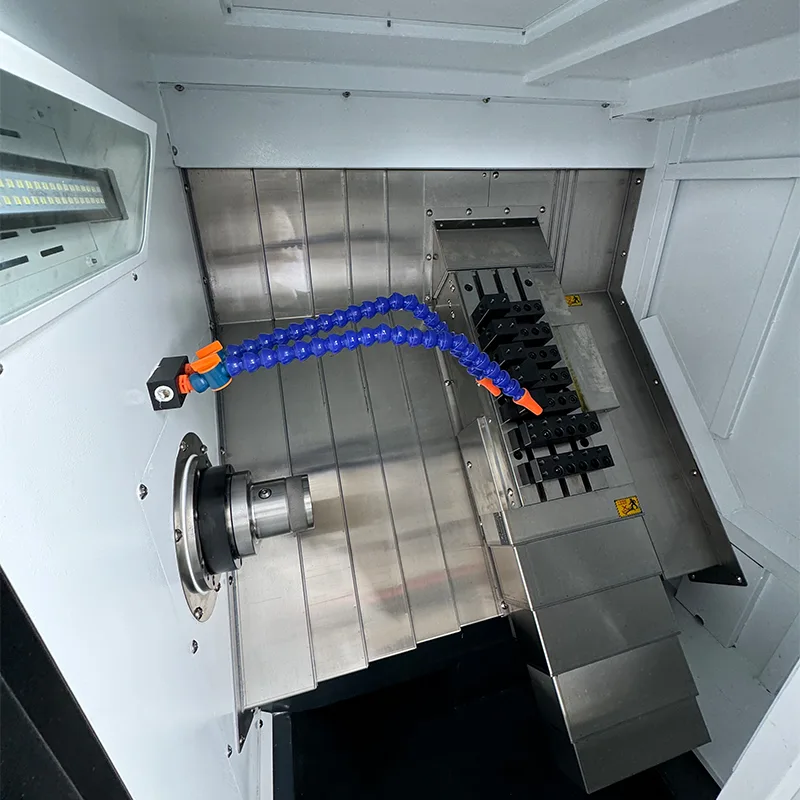

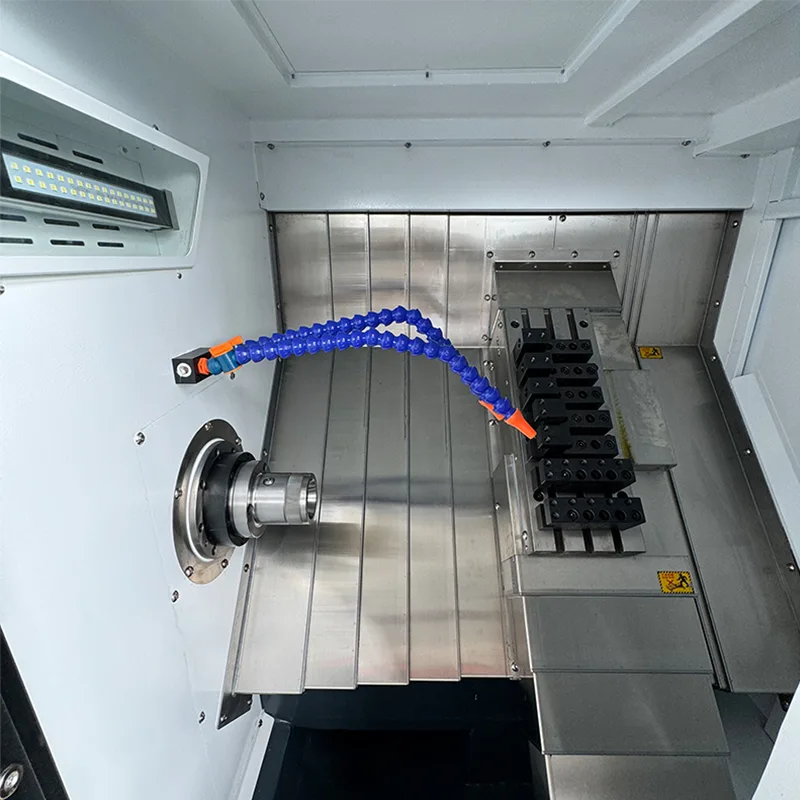

· Револьверная головка с сервоприводом: 63 револьверная головка с сервоприводом для быстрой и точной индексации инструмента.

· Гидравлическая задняя бабка: Задняя бабка с линейной направляющей и гидравлическим приводом. Ход задней бабки 500 мм с конусом MT4.

· Система моторного привода: двигатель главного шпинделя с ременной передачей, серводвигатели X и Z с прямым подключением привода.

Технические характеристики

В следующей таблице приведены полные технические параметры токарного станка с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой.

Конфигурация машины

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой изготовлен из следующих основных компонентов и марок.

· Система ЧПУ: FANUC Oi-TF PLUS (5) с серводвигателями и приводами FANUC X/Z.

· Двигатель шпинделя: Huahong 7,5 кВт.

· Шарико-винтовые пары: прецизионные шарико-винтовые пары THK 32 мм, Япония.

· Линейные роликовые направляющие: прецизионные роликовые направляющие толщиной 30 мм, Япония.

· Сборка шпинделя: прецизионный картридж с японскими подшипниками NSK.

· Гидравлический поворотный цилиндр: Тайвань.

· Гидравлическая станция: Тайвань.

· Силовая головка: 3 станции, 11,4 с.ш.

· Насос охлаждающей жидкости: 750 Вт.

Стандартные аксессуары

Каждый токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой поставляется со следующими принадлежностями.

· Пружинная цанга для зажима материала – 1 шт. в комплекте.

· Державки токарных инструментов – 3 шт.

· Держатели сверл – 2 шт.

· Сверлильные оправки – удлинитель ER20A, 2 шт.

· Набор шестигранных ключей – 1 комплект.

Приложения и преимущества

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой подходит для широкого спектра токарных работ.

· Возможности обработки: Максимальный диаметр обработки 375 мм, максимальная длина обработки 380 мм с патроном. Работает с различными материалами, включая сталь, нержавеющую сталь и цветные металлы.

· Эффективность производства: 63-дюймовая револьверная головка с сервоприводом обеспечивает быструю индексацию инструмента, сокращая время наладки и увеличивая производительность при серийном производстве.

· Точность и стабильность: японские направляющие и шарико-винтовые пары THK в сочетании с системой ЧПУ FANUC обеспечивают постоянную точность и повторяемость.

· Поддержка заготовки: Гидравлическая задняя бабка с ходом 500 мм и конусом MT4 обеспечивает надежный зажим длинных заготовок.

· Жесткая конструкция: наклонная станина под углом 30 градусов и прочные роликовые направляющие обеспечивают стабильную работу при тяжелых операциях резки.

Производство и гарантия качества

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и гидравлической задней бабкой производится в соответствии со строгими стандартами контроля качества.

· Все ключевые компоненты поставляются известными брендами, включая FANUC, Japan THK, Japan NSK и Huahong.

· Процессы точной сборки шариковых винтов, линейных направляющих и шпиндельных узлов.

· Тщательная проверка и тестирование перед доставкой для обеспечения точности и надежности машины.

· Опираясь на более чем десятилетний опыт производства и профессиональную техническую поддержку.

Часто задаваемые вопросы

Какая система ЧПУ используется на этом токарном станке с наклонной станиной?

В станке используется система ЧПУ FANUC Oi-TF PLUS (5) с серводвигателями FANUC и приводами для осей X и Z.

Каков ход оси этого токарного станка с ЧПУ?

Ход оси X составляет 200 мм, а ход оси Z — 460 мм.

Какова скорость вращения шпинделя и мощность двигателя?

Скорость шпинделя варьируется от 0 до 5000 об/мин и приводится в действие двигателем шпинделя Huahong мощностью 7,5 кВт.

Какие типы направляющих и шариковых винтов используются?

В машине используются прецизионные шарико-винтовые пары Japan THK 32 мм и прецизионные линейные роликовые направляющие диаметром 30 мм.

Какой вес и габариты машины?

Габариты машины составляют 1875×1021×1263 мм, а вес примерно 1,8 тонны.
