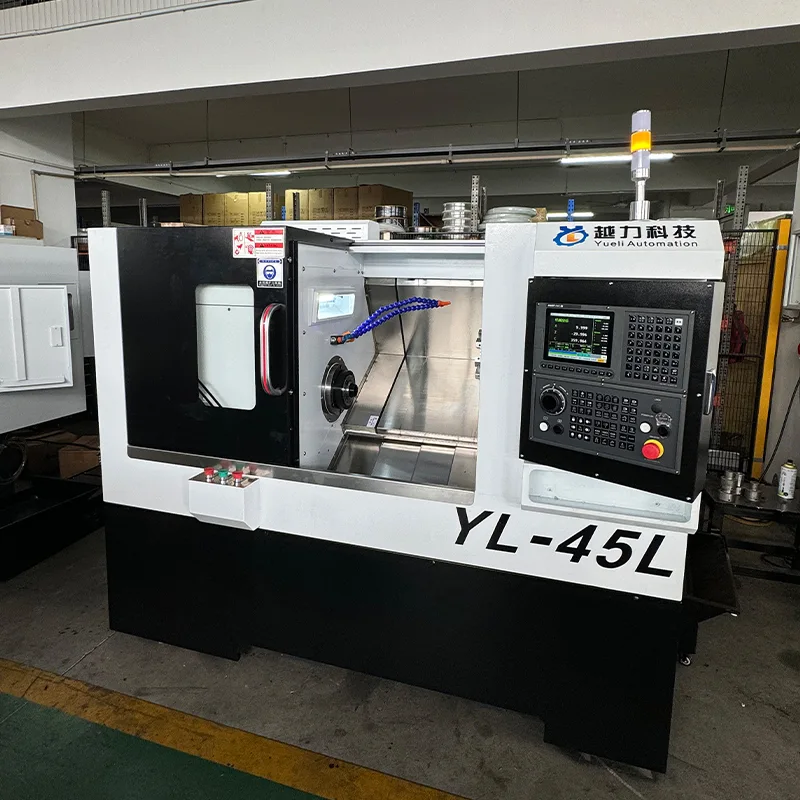

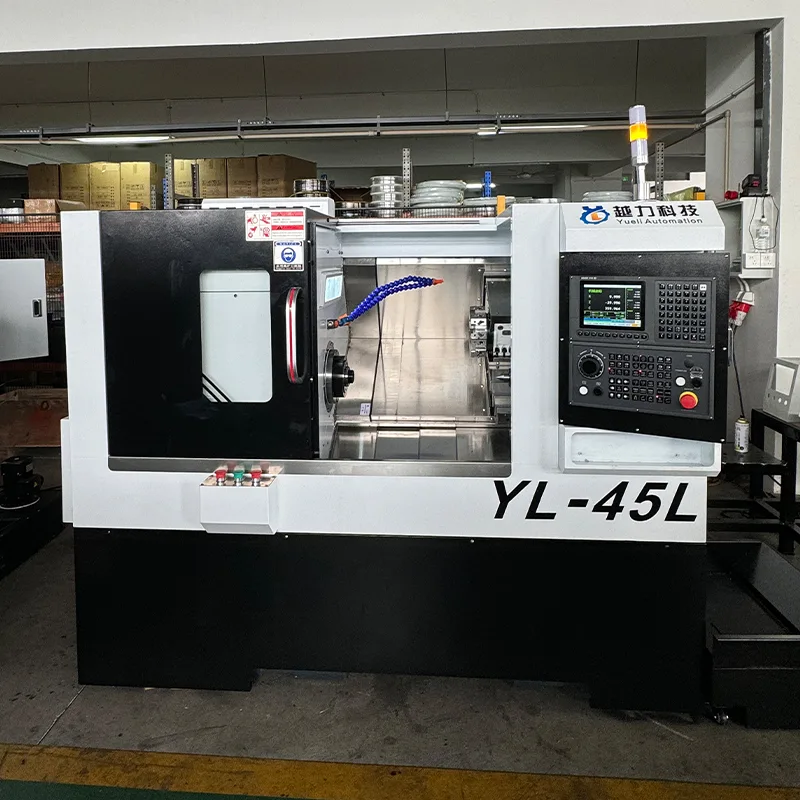

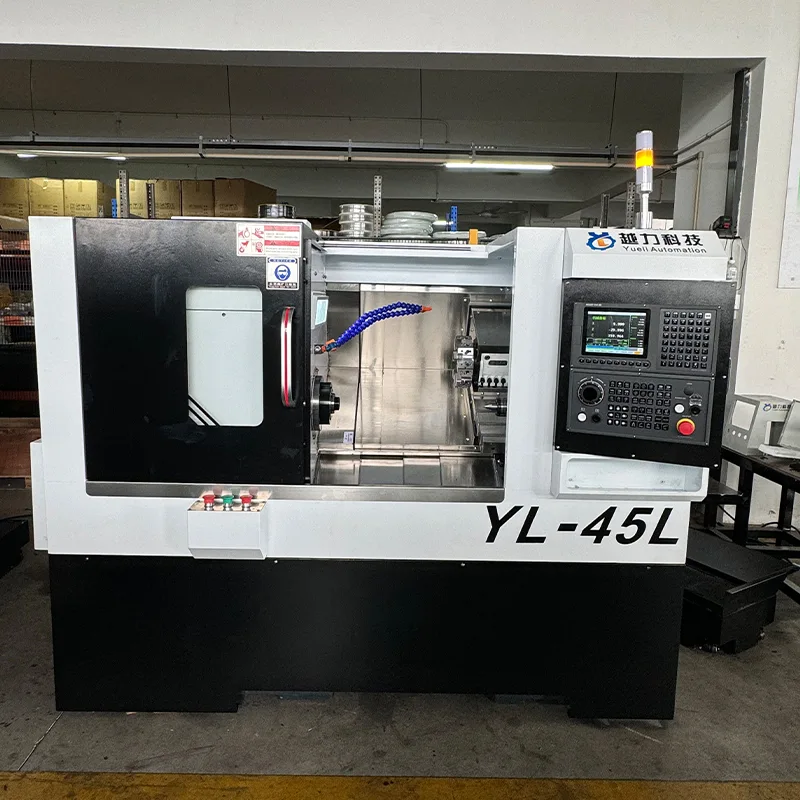

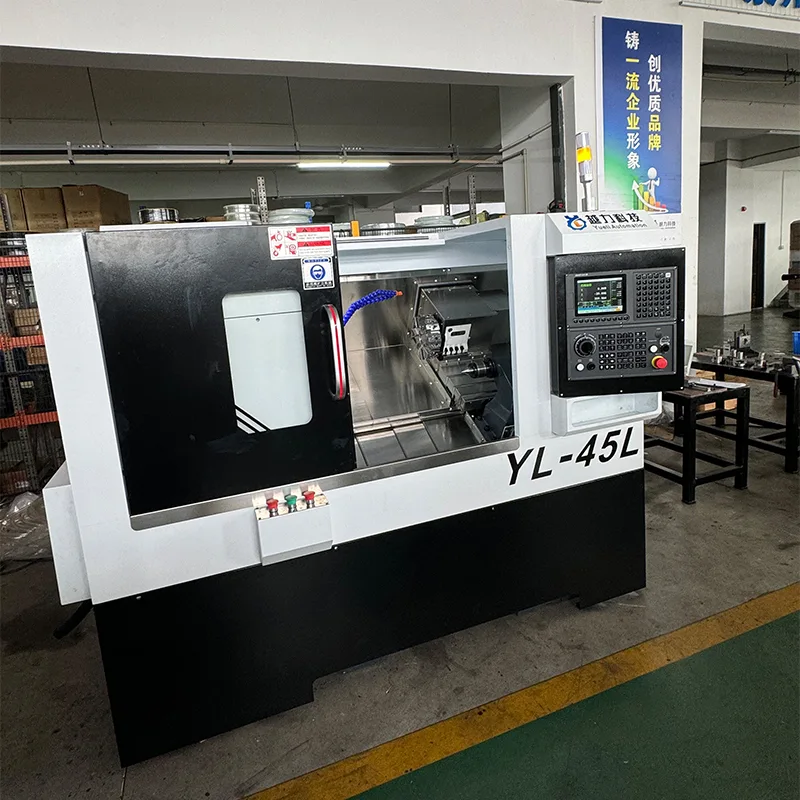

Токарный станок с ЧПУ с наклонной станиной, револьверной головкой с сервоприводом и задней бабкой

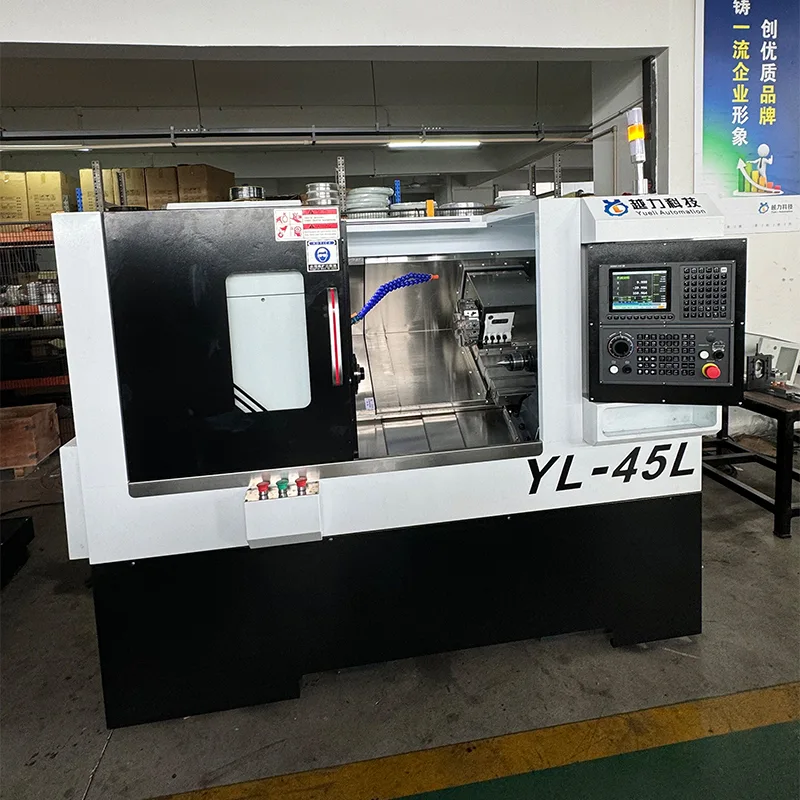

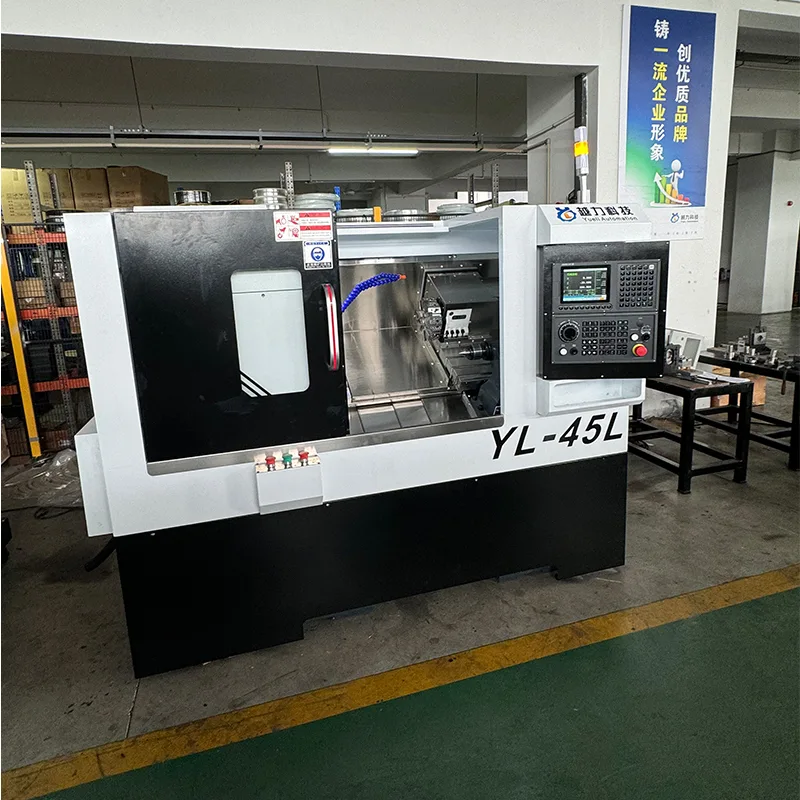

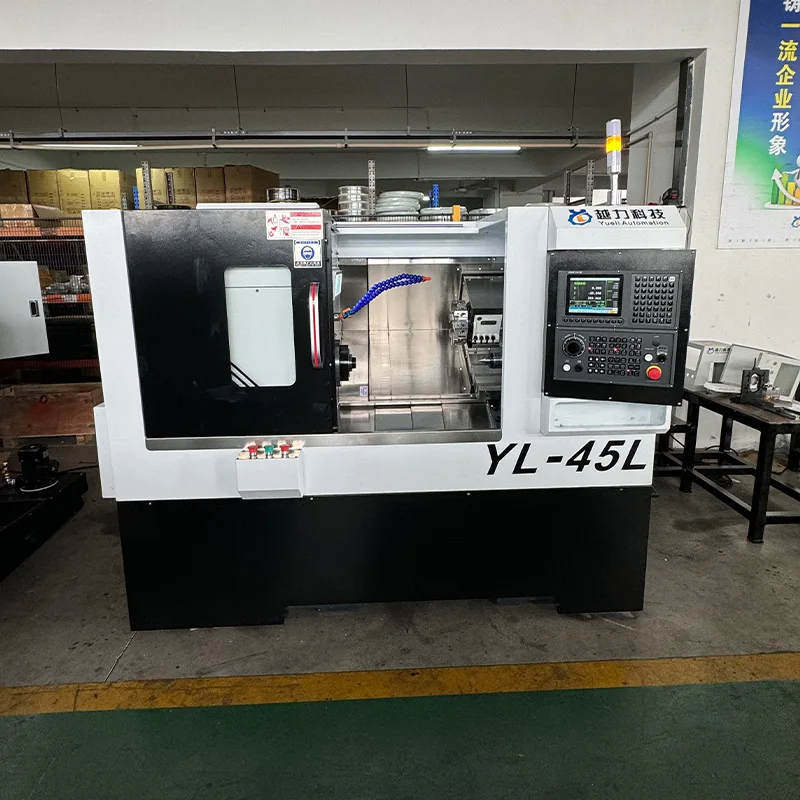

Токарный станок с ЧПУ с наклонной станиной, револьверной головкой с сервоприводом и задней бабкой (модель YL-45L) производится компанией Quanzhou Yueli Automation Equipment Co., Ltd. Станок имеет наклонную станину на 30 градусов и револьверную головку с 63 сервоприводами для оснастки. Он оснащен системой ЧПУ FANUC Oi-TF PLUS (5), прецизионными шариковыми винтами Japan THK 32 мм и прецизионными линейными роликовыми направляющими диаметром 30 мм, что обеспечивает стабильную и точную обработку. Скорость шпинделя варьируется от 0 до 5000 об/мин с двигателем шпинделя Huahong мощностью 7,5 кВт. Станок имеет заднюю бабку с линейной направляющей и гидравлическим приводом, ход задней бабки составляет 500 мм, конус задней бабки — МТ4. Максимальный диаметр обработки составляет 375 мм, а максимальная длина обработки с патроном — 380 мм.

Технические характеристики

Следующие технические параметры применимы к токарному станку с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и задней бабкой.

Основная конфигурация

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и задней бабкой оснащен следующими ключевыми компонентами.

Стандартные аксессуары

В комплект токарного станка с ЧПУ с наклонной станиной, револьверной головкой и задней бабкой входят следующие аксессуары.

Структура машины и основные характеристики

Токарный станок с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и задней бабкой имеет следующие конструктивные и эксплуатационные характеристики.

· Станина: наклон станины под углом 30 градусов обеспечивает жесткость и эффективный отвод стружки.

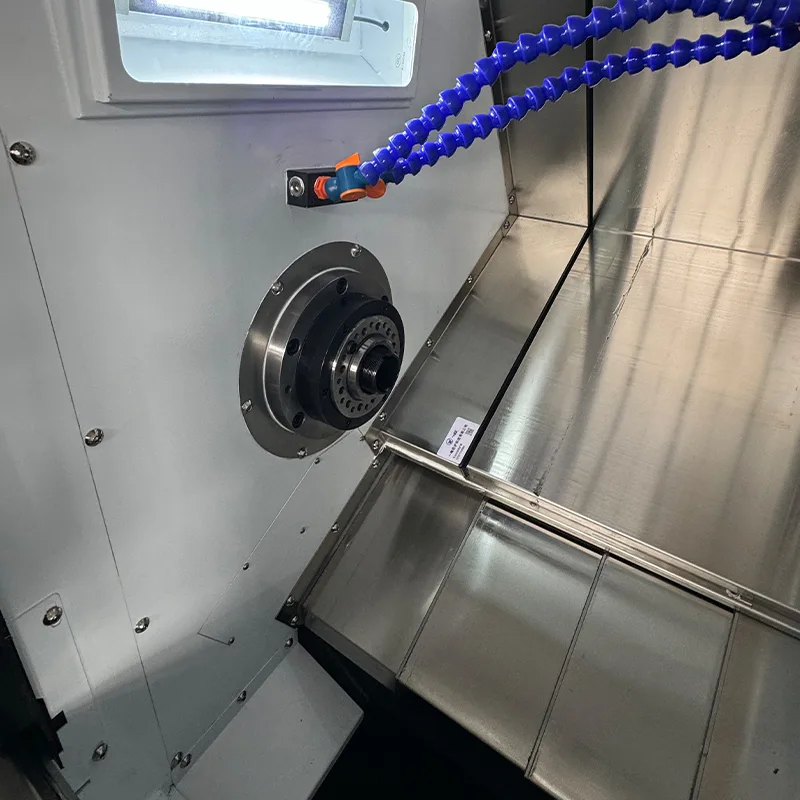

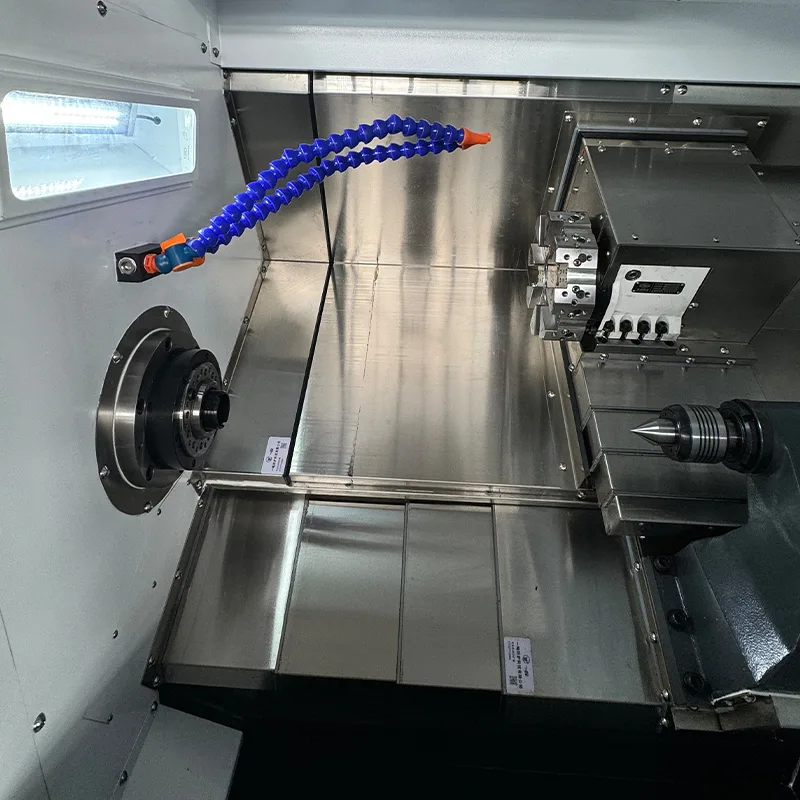

· Шпиндель: прецизионный шпиндель с картриджем и японскими подшипниками NSK. Модель шпинделя А2-5 диаметром 170 мм. Диапазон скоростей 0-5000 об/мин.

· Направляющие: прецизионные линейные роликовые направляющие толщиной 30 мм, Япония. Ось X с 4 стандартными блоками, ось Z с 4 расширенными блоками.

· Шарико-винтовые пары: прецизионные шарико-винтовые пары THK 32 мм, Япония, с шагом 10 мм для осей X и Z.

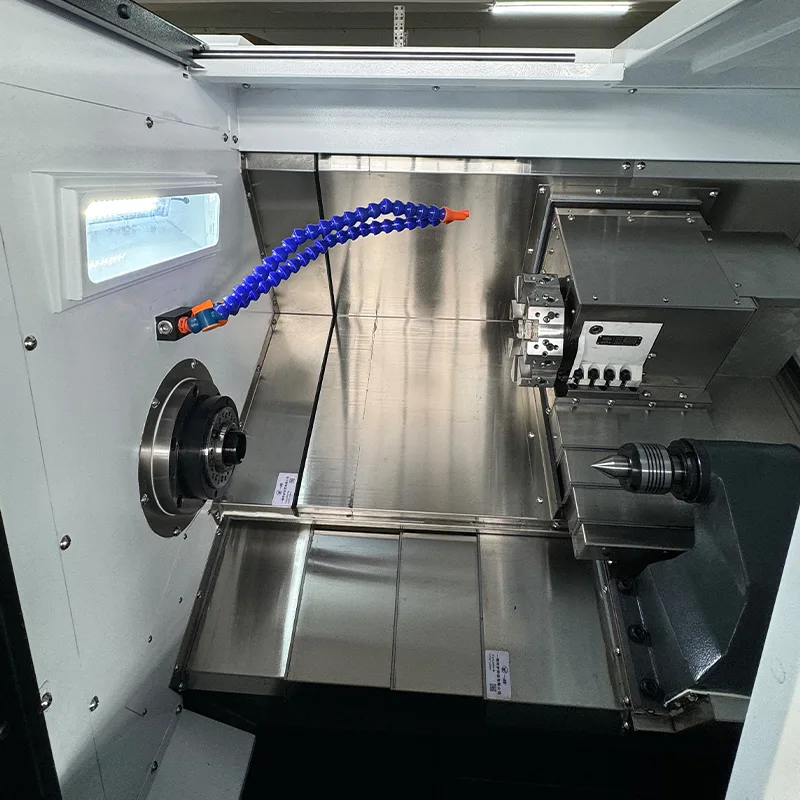

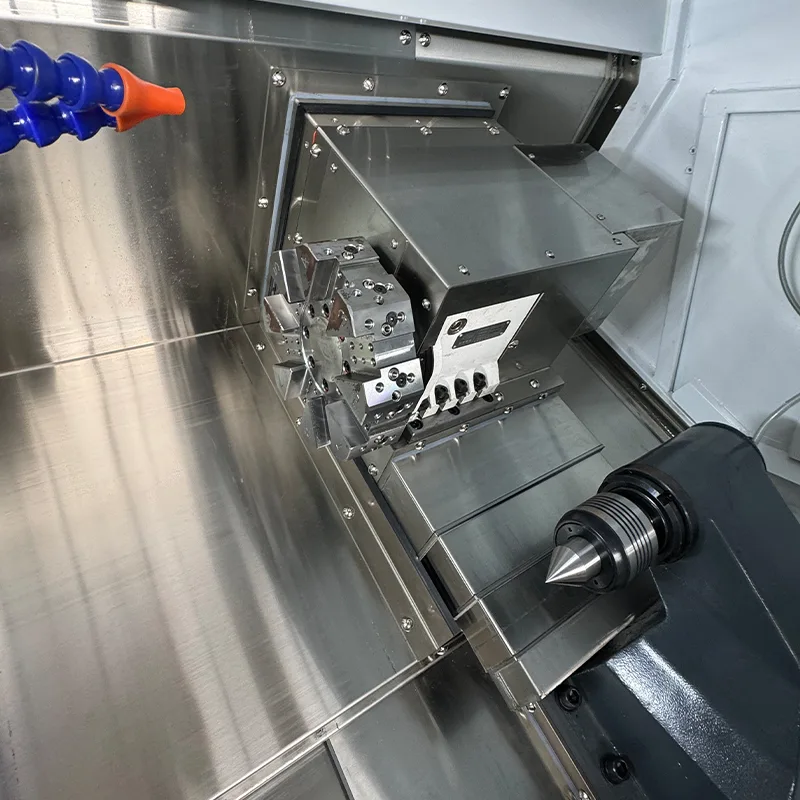

· Оснастка: револьверная головка с сервоприводом 63 для автоматической смены инструмента.

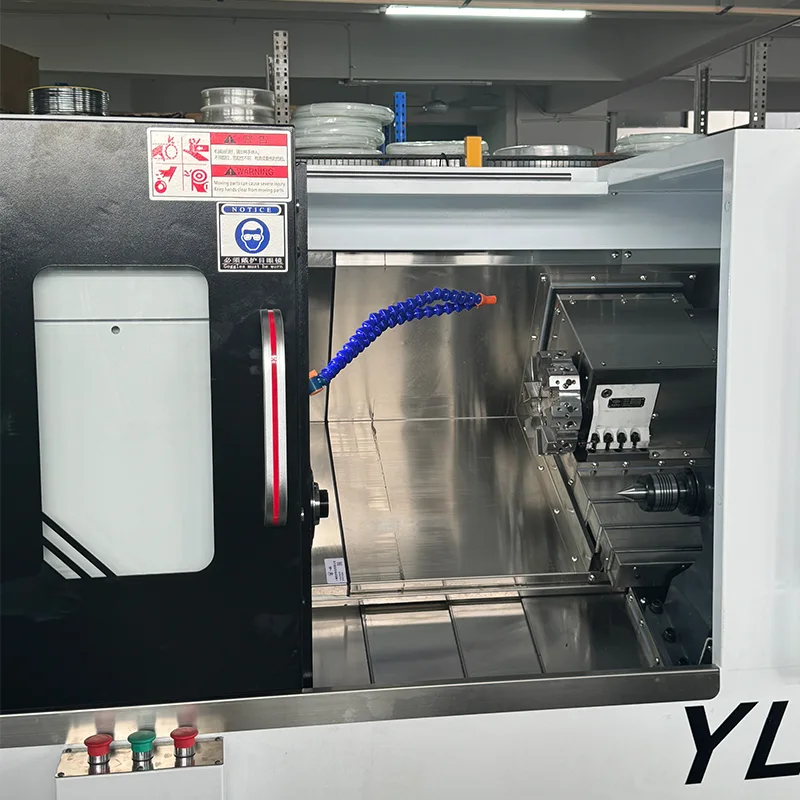

· Задняя бабка: Задняя бабка с линейной направляющей и гидравлическим приводом. Ход задней бабки 500 мм. Конус задней бабки МТ4.

· Подключения двигателя: главный двигатель с ременной передачей, двигатели X и Z с прямым приводом.

Информация для заказа

Следующие сведения о ценах и заказе относятся к токарному станку с наклонной станиной с ЧПУ, револьверной головкой с сервоприводом и задней бабкой.

· Название продукта: Токарный станок с ЧПУ с наклонной станиной (тип револьверной головки)

· Модель: YL-45L

· Условия оплаты: 30% депозит, остаток перед отправкой

· Гарантия: 1 год на детали (исключая техногенные повреждения)

· Налог: 13% НДС включен.

· Фрахт: включен

Часто задаваемые вопросы

Какова система управления этим токарным станком с ЧПУ с наклонной станиной?

Токарный станок с ЧПУ с наклонной станиной использует систему ЧПУ FANUC Oi-TF PLUS (5) с серводвигателями и приводами FANUC для осей X и Z.

Каков ход этой машины по осям X и Z?

Ход оси X составляет 200 мм, а ход оси Z — 460 мм. Какова скорость шпинделя и мощность двигателя шпинделя?

Диапазон скоростей шпинделя составляет от 0 до 5000 об/мин, а мощность двигателя шпинделя составляет 7,5 кВт от Huahong.

Какой тип станины и инструментов установлен на этой машине?

Станок имеет наклонную станину под углом 30 градусов и револьверную головку с сервоприводом на 63 дюйма для автоматической смены инструмента.

Каковы характеристики направляющих и шариковых винтов?

В осях X и Z используются прецизионные шариковые винты диаметром 32 мм и прецизионные линейные роликовые направляющие диаметром 30 мм производства Японии THK.

Какой вес и размеры этого токарного станка с ЧПУ?

Габариты машины составляют 1875×1021×1263 мм, а вес примерно 1,8 тонны.

Какой тип задней бабки у машины?

Станок имеет заднюю бабку с линейной направляющей и гидравлическим приводом, ход задней бабки составляет 500 мм, конус задней бабки — МТ4.
