Ферменная интегрированная машина

Клиент

Реза

Номер предложения

YL2025091101

Контакт

Реза

Дата предложения

11 сентября 2025 г.

СС.

Срок действия предложения

30 дней

Тел.

Срок поставки

20 дней после получения депозита

Цена

0640 (включая силовую головку Fly-cutter и квадратную револьверную головку)

42000 юаней

Оплата

T/T.30 % в качестве депозита, 70 % оплата перед доставкой.

Гарантия

Один год.

Фото

 Имя

 Спецификация

Возможности обработки

Максимальный диаметр поворота над станиной (мм)

280

Максимальный диаметр поворота каретки (Φ/мм)

ф160

Максимальная длина токарной обработки (Φ/мм)

280

Максимальный диаметр поворота (Φ/мм)

280

Максимальный диаметр сквозного отверстия для прутка (Φ/мм)

42

Шпиндель

Тип носика шпинделя (GB 5900.1)

А2-5

 Конусность отверстия вкладыша шпинделя

21°

ГБ21°

Диаметр сквозного отверстия шпинделя (Φ/мм)

49

 Диаметр сквозного отверстия тяги шпинделя

41.5

Резьба тяги шпинделя

М48×1,5

Диапазон скорости шпинделя (об/мин)

0-3000 (4000)

Стандартная конфигурация: 0–3000 (дополнительно: 4000)

 Режим переключения передач шпинделя

32

Независимый шпиндель: 3 спереди, 2 сзади

Мощность главного двигателя (постоянная мощность) (кВт)

4

Мощность главного двигателя (мгновенное максимальное значение) (кВт)

4

Скорость быстрого перемещения по оси X (м/мин)

15

Скорость быстрого перемещения по оси Z (м/мин)

15

Крутящий момент серводвигателя оси X (Н·м)

110/6,4

Крутящий момент серводвигателя оси Z (Н·м)

110/6,4

Ход оси X (мм)

640

Ход оси Z (мм)

280

Способ подключения двигателя по оси X и оси Z

 Прямое соединение

Направляющая оси Z

З-30-640

Шарико-винтовая передача оси Z 30-640 квадратного типа

Икс-После.

Х-30-540

ШВП по оси X, квадратный тип 30-540

 Тип направляющей

（30ФЗС）

Линейная направляющая (30ФЗС)

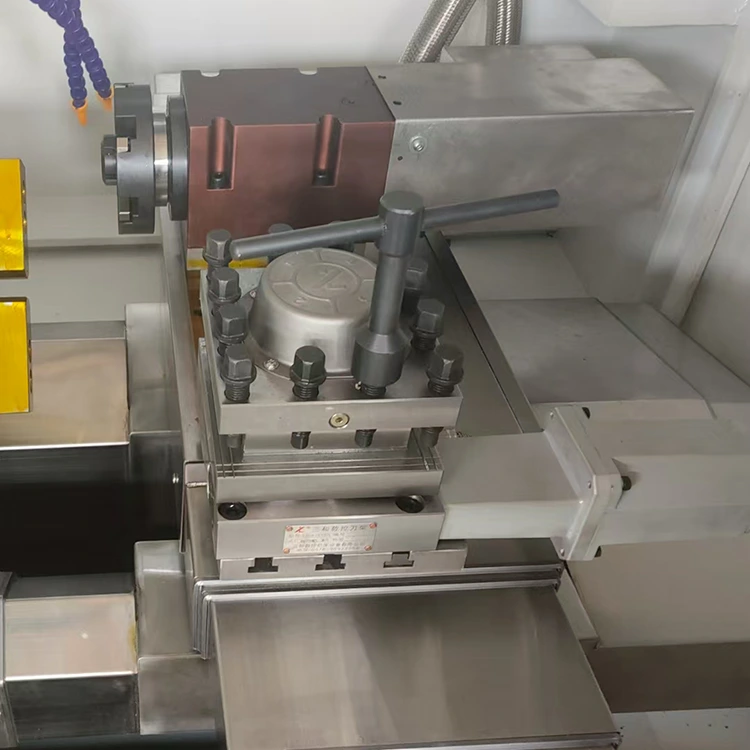

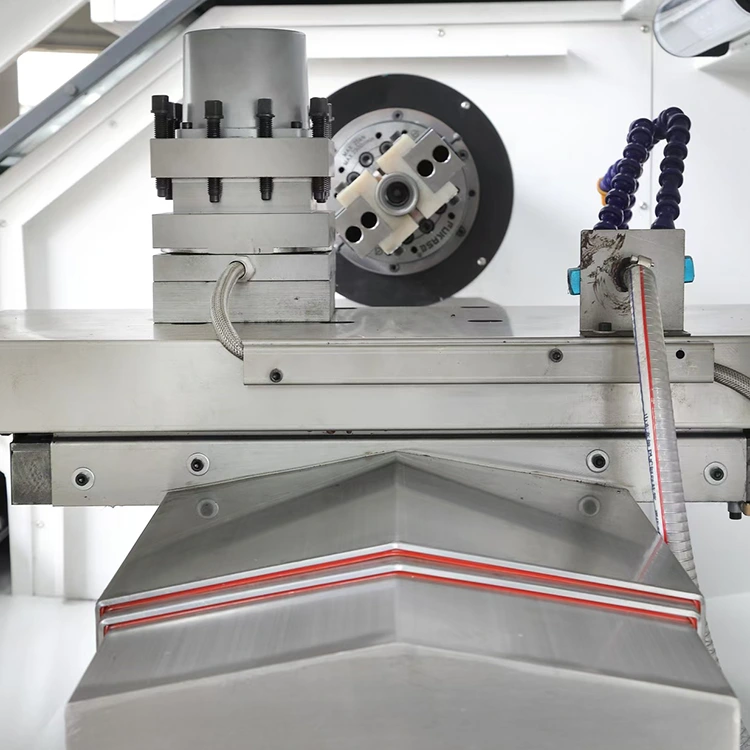

Инструментальная револьверная головка

 Тип инструментальной револьверной головки

6125

 Количество инструментальных станций

（ММ）

Размер инструмента (мм)

20*20

Фиксированная стойка для инструментов (20×20)

ферма

Стандартный ход оси X

2400 мм

Максимальная скорость оси X

1,5 мм/с

Стандартный ход оси Y

650 мм

Максимальная скорость оси Y

1м/с

Стандартный ход оси Z

1000 мм

Максимальная скорость по оси Z

1,5 м/с

 Высота лотка от земли

1100 мм

 Размер лотка

550*350 мм

 Количество лотков

2

2 фото

 Материал фермы

сталь

 Конец захвата

，

Пневматический зажим, пневматическое вращение

 Режим передачи

Линейная направляющая с наклонной рельсовой стойкой

 Входное напряжение

220В

 Входное давление воздуха

0,5-0,8 год в год

Источник питания

 Номинальная общая мощность

9кВт

 Номинальный общий ток

20А

Спецификация

 Вес машины

900 кг

Размер машины (Д×Ш×В)

1650×1250×1600 мм

другой

 Метод зажима

Диаметр патрона (опционально)

 Мощность водяного насоса

380 В/90 Вт

Модель шарикового винта (ось X)

2508

Модель ШВП (ось Z)

3208

Тип конвейера для стружки (дополнительная покупка)

Машинное поле

 Автозапчасти для мотоциклов и аксессуары для оборудования
