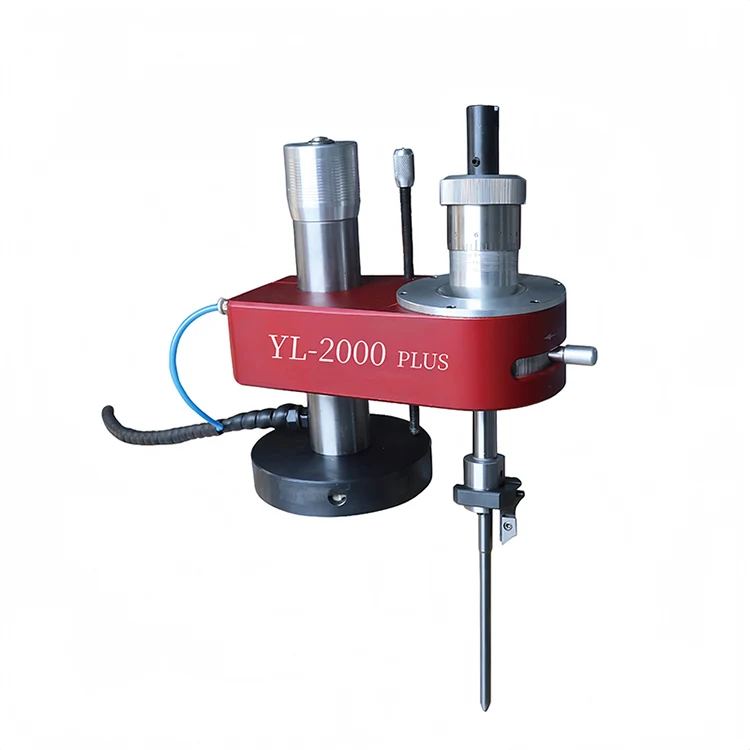

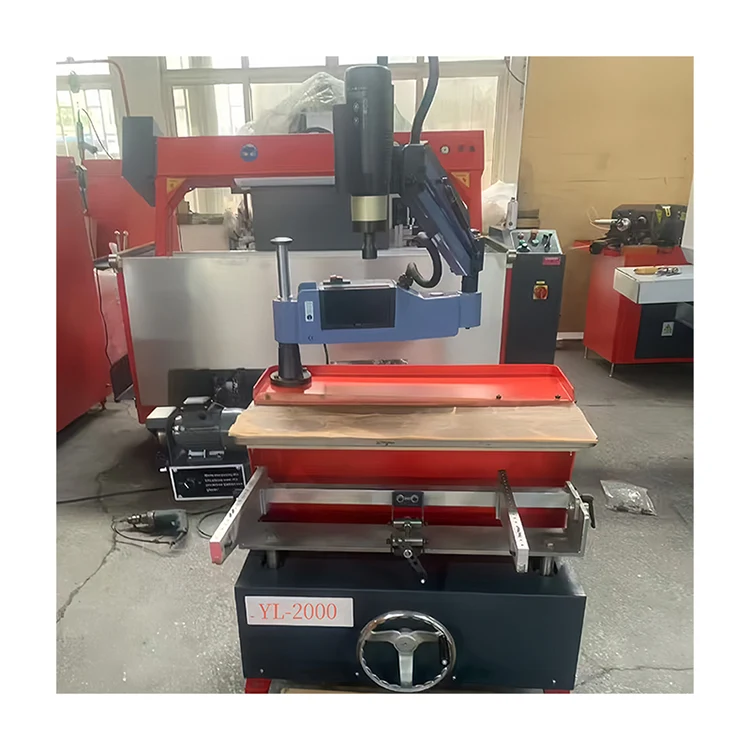

Станок для растачивания седла клапана

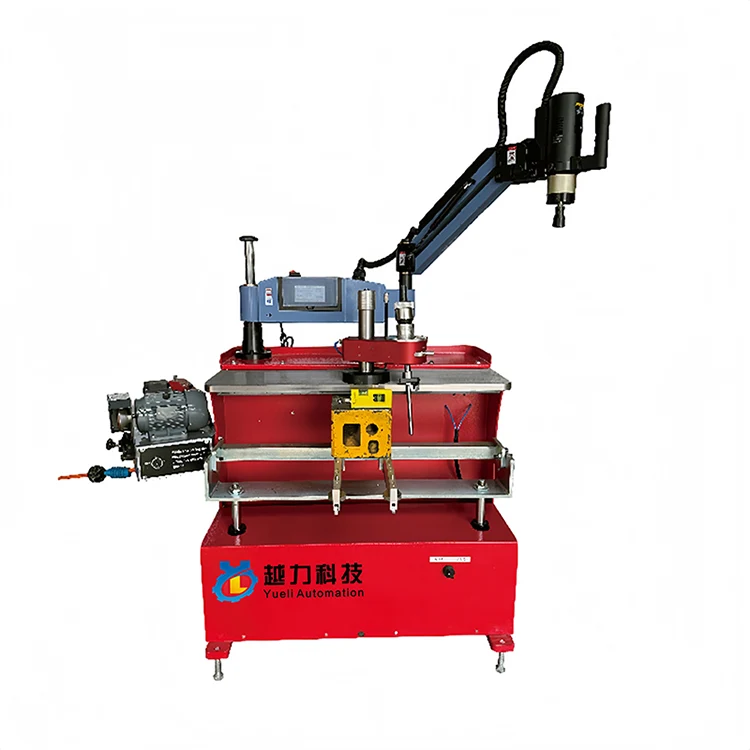

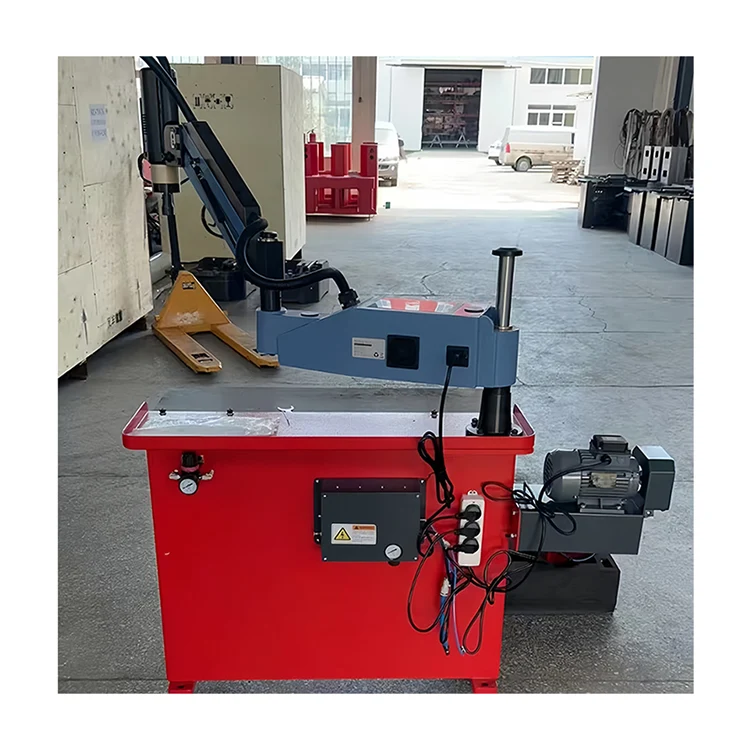

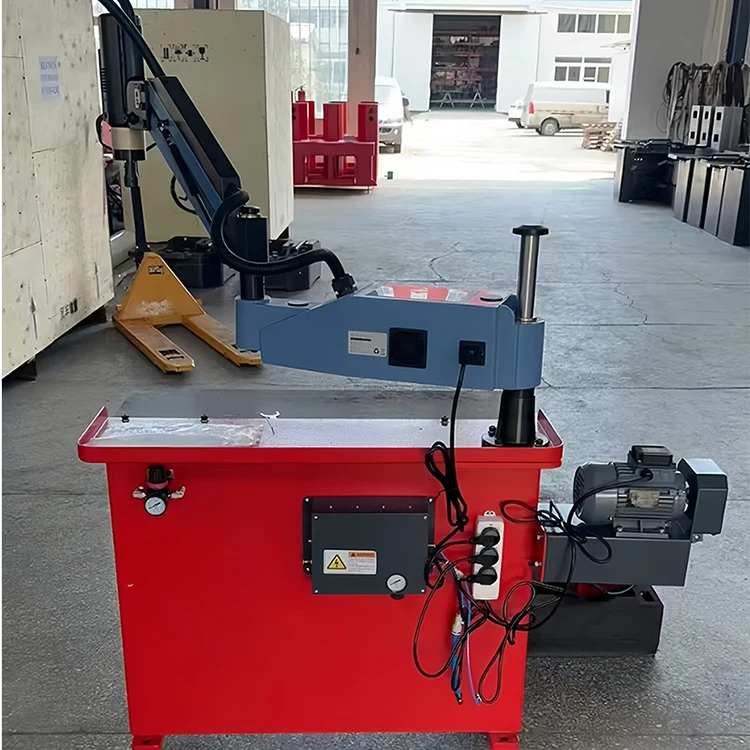

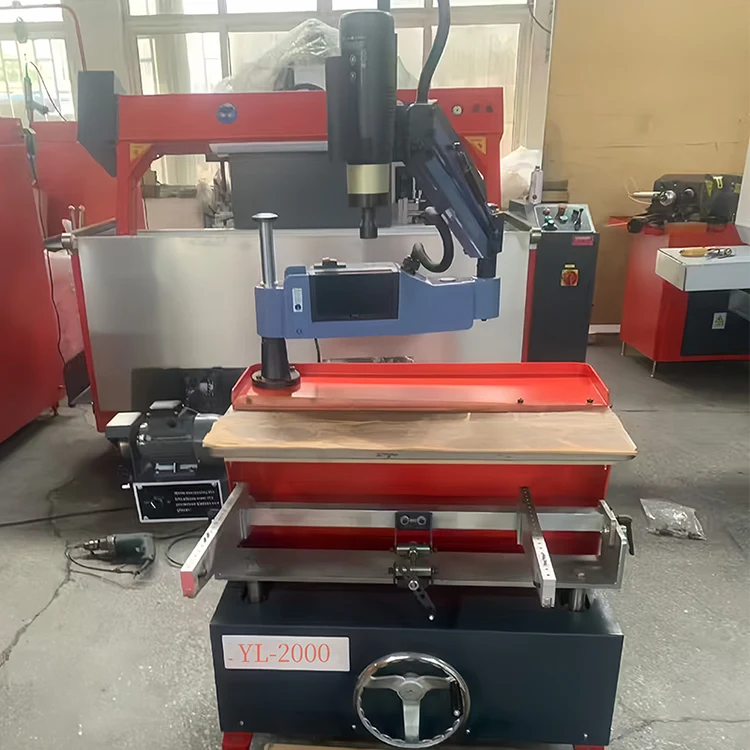

Станок для растачивания седла клапана LD2000, разработанный Yueli, представляет собой профессиональный станок для точной обработки и ремонта колец седла клапана в головках цилиндров двигателей. Оно широко используется при обслуживании головок цилиндров автомобильных, мотоциклетных и судовых бензиновых/дизельных двигателей. Станок может растачивать и расширять порты клапанов, отверстия под седла и отверстия в направляющей трубке.

· Компактная конструкция с вертикальными прямоугольными направляющими для обеспечения долгосрочной жесткости и точности.

· Поставляется полностью оборудованным — нет необходимости приобретать дополнительные инструменты, пилоты или датчики.

· Простота в эксплуатации, подходит для различных условий мастерской.

· Охватывает распространенные размеры колец седла клапана, удовлетворяя ежедневные потребности в ремонте для большинства типов двигателей.

Технические характеристики

Технические характеристики станка для расточки седла клапана LD2000 следующие:

· Модель: LD2000

· Количество в комплекте: 1

· Размеры упаковки (Д×Ш×В): 1020 × 900 × 1350 мм.

· Электропитание: 220 В/50 Гц/одна фаза.

· Вес нетто: 155 кг

· Полная масса: 223 кг.

Конструктивные особенности:

· Вертикальная прямоугольная конструкция направляющей – хорошая жесткость и виброустойчивость.

· Встроенная станина и основная рама для стабильной работы.

· Отдельный электрический блок управления для безопасной и удобной работы.

Почему стоит выбрать LD2000

В области ремонта седла клапана точность, жесткость и комплектность аксессуаров напрямую влияют на качество и эффективность. LD2000 предлагает следующие преимущества:

① Полностью оборудован – готов к использованию.

· Включает 8 типов расточных лезвий (серии E1 и E2 с различными углами и радиусами).

· Включает 9 направляющих диаметром от 4,98 мм до 11,98 мм, охватывающих стандартные диаметры направляющих отверстий.

· Поставляется с большими, средними и малыми держателями инструментов для отверстий разного размера и глубины.

· Поставляется с шаблоном для настройки инструмента, шестигранным ключом и ключом T15 – для установки не требуются дополнительные инструменты.

② Хорошая жесткость и надежная точность.

· Вертикальные прямоугольные направляющие обеспечивают превосходную жесткость на изгиб и кручение.

· Точная посадка шпинделя и направляющей обеспечивают концентричность и чистоту поверхности.

· Стабильная станина снижает вибрацию, продлевая срок службы инструмента.

③ Широкий диапазон применения

· Подходит для головок цилиндров автомобилей, мотоциклов и морских бензиновых/дизельных двигателей.

·Можно обрабатывать порты клапанов, отверстия седла и отверстия направляющей трубки.

· Несколько комбинаций направляющей и лезвий охватывают наиболее распространенные ремонтные размеры.

④ Простота обслуживания и достаточное количество запасных частей.

· Все необходимые инструменты включены – не нужно покупать дополнительные средства для ежедневной настройки.

· Стандартизированные держатели и пилотные интерфейсы упрощают замену.

Стандартный упаковочный лист

В комплект поставки LD2000 входят 28 элементов, перечисленных ниже:

Примечания к комплекту:

· Расточные лезвия: серия E1 (5 шт.: 45°-0,8, 45°-1,2, 55°-1,5, 60°-1,2, 90°) и серия E2 (3 шт.: 45°-0,8, 45°-1,2, 60°-1,2) – разные углы и радиусы для различных требований к конусности седла клапана.

· Пилотные клапаны: 9 диаметров от 4,98 мм до 11,98 мм, соответствующие обычным размерам отверстий направляющих клапанов, для обеспечения точного центрирования во время растачивания.

· Державки инструментов: три размера (большой, средний, маленький) для разных диаметров отверстий и глубины обработки.

· Индикатор настройки инструмента: позволяет быстро устанавливать инструмент и калибровать положение.

Область применения

Станок для растачивания седел клапанов LD2000 предназначен для решения основной задачи ремонта головки блока цилиндров – прецизионного растачивания и развертывания седел клапанов. Типичные области применения включают в себя:

· Ремонт головки блока цилиндров автомобильных двигателей – легковые автомобили, внедорожники, легкие коммерческие автомобили (бензин/дизель).

· Ремонт головки блока цилиндров двигателей мотоциклов – одноцилиндровых и многоцилиндровых двигателей.

· Ремонт головки блока цилиндров судовых двигателей – судовые дизельные двигатели, в том числе седла клапанов большего размера.

· Цехи по восстановлению двигателей и профессиональные расточные цеха – пакетная обработка и развертывание направляющих отверстий.

Использование и обслуживание

Проверка распаковки:

· Проверьте все 28 позиций по упаковочному листу.

· Осмотрите машину, станину и электрический блок управления на предмет повреждений при транспортировке.

· Убедитесь, что края лезвия и направляющие поверхности не повреждены.

Установка и настройка:

· Поставьте кровать на ровный и прочный верстак.

· Подключите источник питания (однофазный 220 В/50 Гц), как указано на этикетке блока управления.

· Зажмите головку блока цилиндров, вставьте соответствующую направляющую в направляющее отверстие для позиционирования.

· Выберите подходящее расточное лезвие для угла седла клапана и установите его на держатель инструмента.

· Используйте калибр для настройки инструмента, чтобы откалибровать положение инструмента перед началом работы.

Текущее техническое обслуживание:

· Содержите поверхности направляющих в чистоте и регулярно смазывайте их.

· Очищайте лезвия после использования и избегайте повреждений от ударов.

· Протирайте пилотные пилоты после использования и храните их по размеру.

· Содержите электрический блок управления в сухом и проветриваемом месте; периодически проверяйте проводку.

Упаковка и доставка

LD2000 упакован в стандартный экспортный деревянный ящик, обеспечивающий безопасную транспортировку:

· Способ упаковки: стандартный экспортный фанерный ящик.

· Размеры упаковки: 1020 × 900 × 1350 мм.

· Вес нетто: 155 кг

· Полная масса: 223 кг.

· Электропитание: 220 В/50 Гц/одна фаза.

· Подходит для наземных, морских или воздушных перевозок

Все компоненты надежно закреплены внутри корпуса, а лопасти и пилоты упакованы индивидуально во избежание повреждений. Пожалуйста, осмотрите груз по прибытии и немедленно свяжитесь с перевозчиком или поставщиком, если будут обнаружены какие-либо проблемы.

Заказ и запросы

Компания Quanzhou YueLi Automation Equipment Co., Ltd. обеспечивает продажу и техническую поддержку станка для растачивания седла клапана LD2000. Независимо от того, управляете ли вы авторемонтной мастерской, станцией технического обслуживания мотоциклов, предприятием по ремонту судовых двигателей или профессиональным предприятием по восстановлению двигателей, YueLi может предложить правильное решение и послепродажную поддержку.

Контактная информация:

· Компания: Цюаньчжоу YueLi Automation Equipment Co., Ltd.

·Продукт: Станок для растачивания седла клапана LD2000

Для получения подробной информации о продукте, сроках доставки и политике гарантии свяжитесь с командой YueLi. Мы с нетерпением ждем возможности служить вам.
