Роторный трехосный пятистанционный сверлильный станок

Приглашаем вас прийти на наш завод, чтобы купить новейшую, недорогую и высококачественную ротационную трехосную пятистанционную сверлильную составную машину. YueLi надеется на сотрудничество с вами.

Отправить запрос

Описание продукта

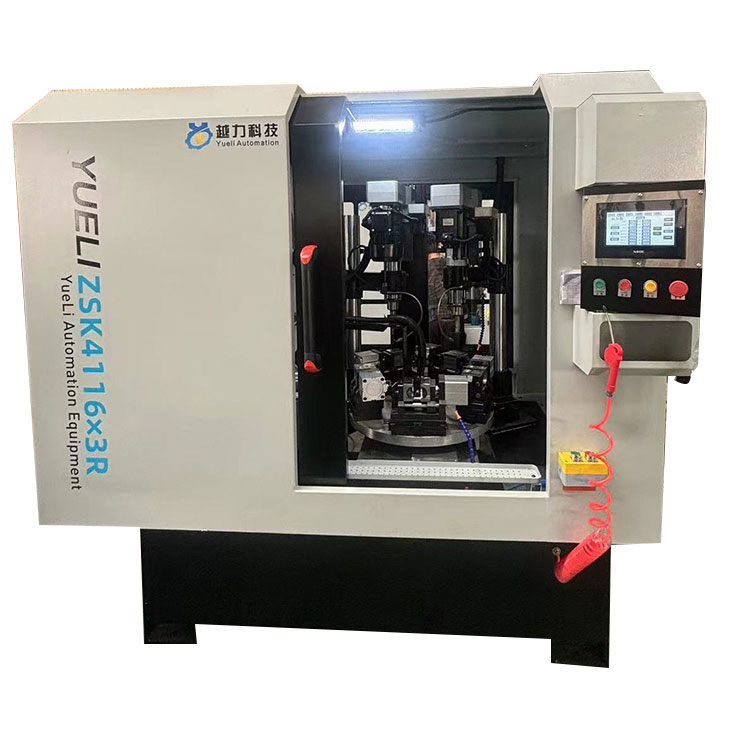

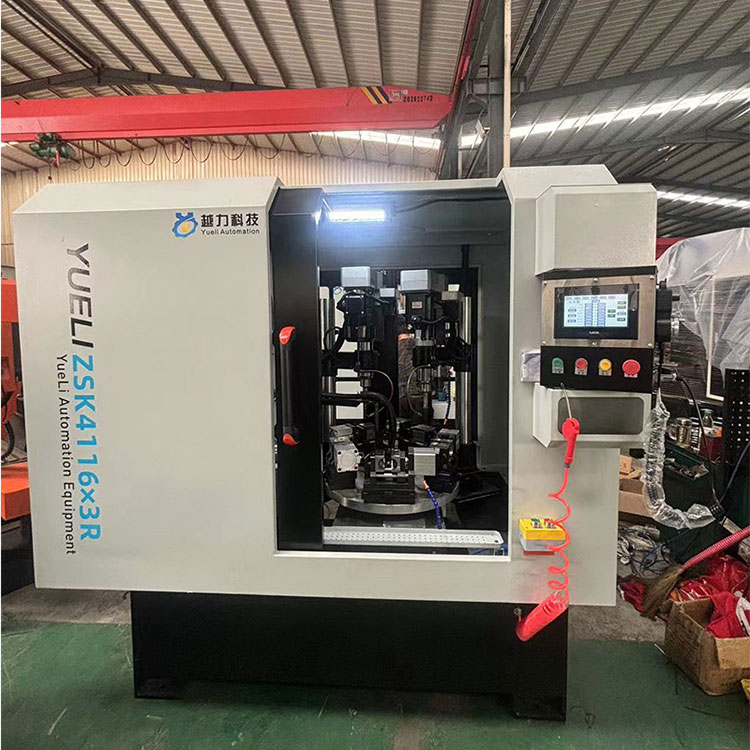

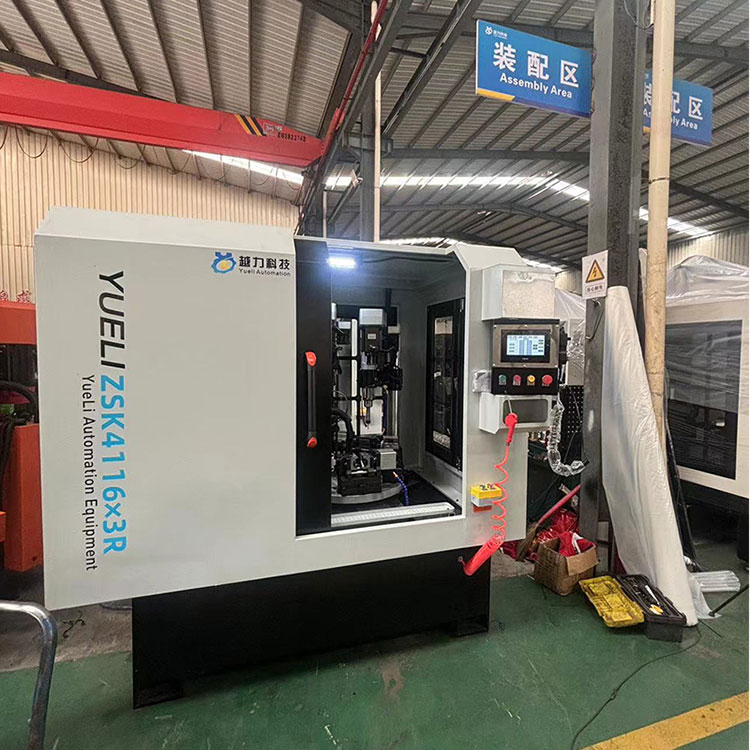

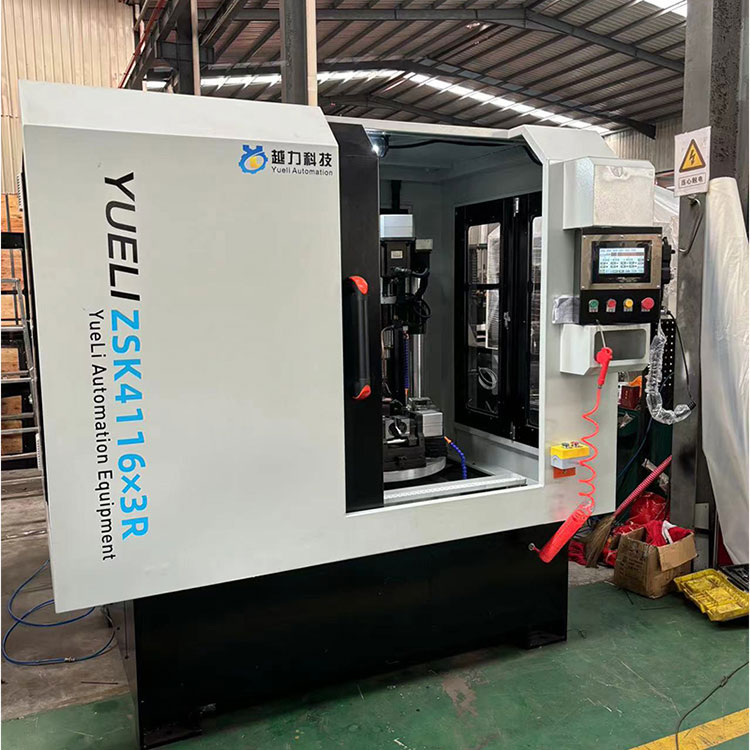

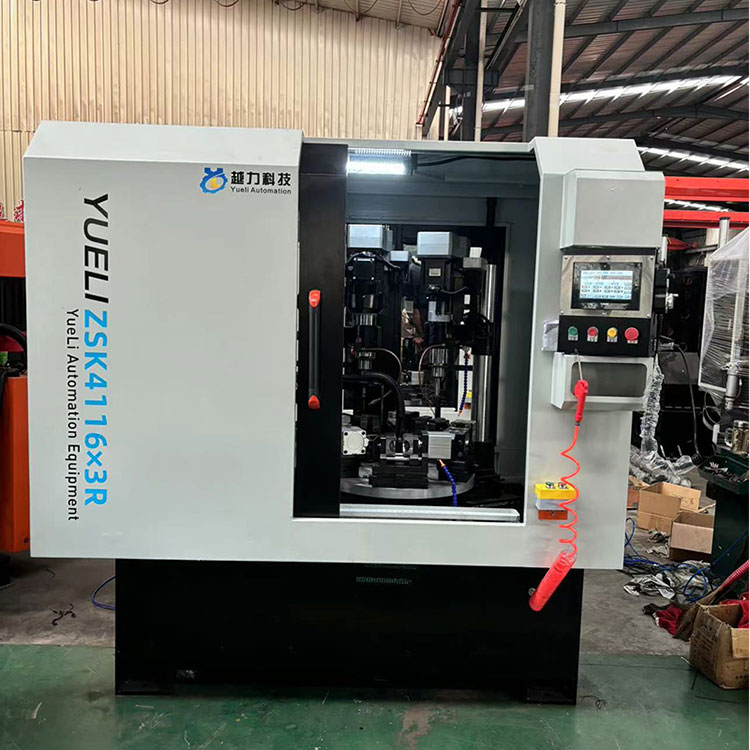

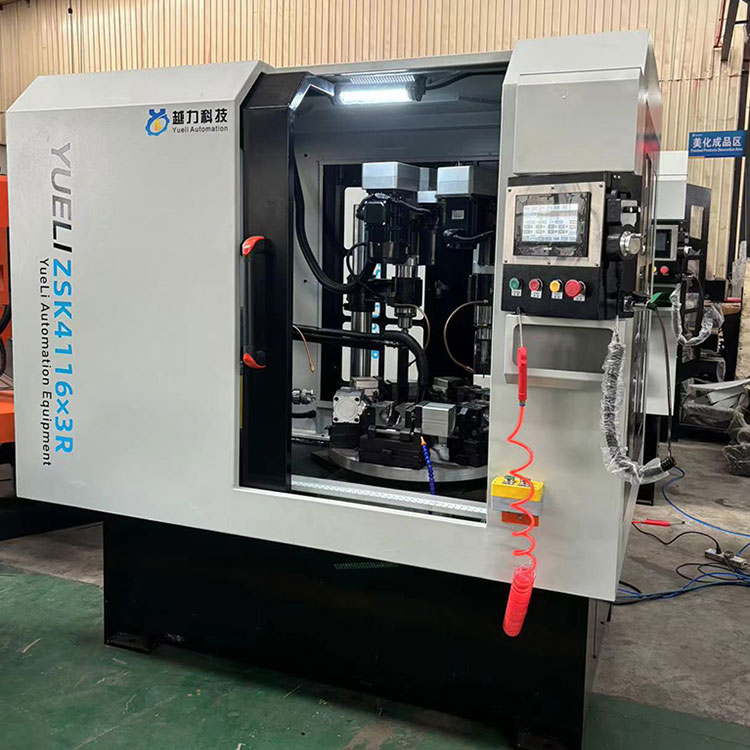

Роторный трехосный пятипозиционный сверлильно-нарезной станок ZSK4116×3 компании Yueli Automation Equipment подходит для производства и обработки крупногабаритных и средних серийных дверных изделий. Станок имеет гладкий и привлекательный внешний вид, простое и интуитивно понятное управление, удобную настройку и оснащен системой управления с ЧПУ, с более высокой степенью автоматизации, хорошей надежностью и сниженной трудоемкостью для операторов. Он может осуществлять эксплуатацию и управление несколькими машинами одним человеком и является идеальным и эффективным оборудованием для обработки против обрастания.

Основная конфигурация:

Серийный номер	Название продукта	Модель/Спецификация	Количество	Бренд
1	база	Сварочные компоненты	1	собственного производства
2	Подшипники главного вала	JT6-YL92	6	Харбин
3	Бурение и атака силовой головкой		1	числовое управление
4	Буровая головка	JT6-YL92	2	числовое управление
5	Диск автоматической сегментации	5 рабочих станций	1	Юньтун
6	Крепление заготовки	Пневматический	5
7	серводвигатель	2,3 кВт	1	Синьцзе
8		750 Вт	2	Синьцзе
9		1,2 кВт	1	быть открытым для навигации
10	электрические машины	3кВт	1	Цзиньлин
11		1,5 кВт	1	Нуофан
12		750 Вт	1	Шэн Сян
13	сенсорный экран	TG765S-XT	1	Синьцзе
14	Контактор	LC1N1801	1	Шнайдер
15	ПЛК-управление	ХТМ-60Т	1	Синьцзе
16	Импульсный источник питания	ПМТ-24В150В2БА	1	Дельта
17	Преобразователь частоты	3Ф-380В	1	Легко управлять
18	Электромагнитный клапан	4В210-08	6	Ядек
19	Щит	Полностью закрытый	1

Основные технические параметры

Серийный номер	категория	Характеристики данных	замечания
1	Количество рабочих станций	5 человек
2	работоспособность	Максимальный диаметр сверления и нарезания резьбы силовой головкой составляет 13.	Стальные компоненты
3	Точность поворотного стола сегментации	Выходная точность делителя составляет ≤± 0,03.	Эталонная конфигурация Двигатель RV75 0,75 кВт
4	Тип держателя инструмента шпинделя	ДЖТ6-ЭР20	Стандартная конфигурация
5	Параметры шпинделя	Максимальная частота вращения 0–2000/мин.	Регулируемая скорость
6	Способ установки рукоятки ножа	Ручная затяжка винтов
7	Метод зажима инструмента	ЭР20 (от 8 до 14)	Стандартная конфигурация
8	Горизонтальная силовая головка	понедельник 4#
9	Тип держателя инструмента шпинделя	Морзе 4 #ER40 (от 3 до 30)
10	Параметры шпинделя	Максимальная частота вращения 0–1500/мин.	Регулируемая скорость
11	Точность работы	Точность позиционирования отверстия 0,05/повторяемая точность позиционирования 0,03
12	Рабочее давление источника газа	5-6 кг/см㎡
13	Диаметр верстака	680 мм
	Возможности источника питания	Общая мощность 10,5 кВт
	Размер машины	2070X1860X2100	справочные ресурсы
	Вес машины	Около 1600 кг	справочные ресурсы

Устройство и производительность станка.

Роторный трехосный пятипозиционный сверлильно-нарезной станок сварен из стальных деталей и обработан искусственным старением. Он имеет хорошую точность и стабильность. Вся машина представляет собой комбинированную конструкцию, оснащенную системой ПЛК и обладающую высокой мобильностью.

1 силовая головка для сверления и нарезания резьбы, диаметр сверления: 16 мм для стальных деталей, 20 мм для алюминиевых деталей, ход сверления 100, режим подачи: сервоподача, один главный двигатель: 3 кВт, силовая головка и отверстие для обработки детали можно регулировать вручную. и вниз, перед регулировкой ослабьте два болта на верхней и нижней поверхностях направляющей, поверните маховик, чтобы поднять и опустить силовую головку, и затяните два болта после установки силовой головки, чтобы предотвратить ее перемещение. от соскальзывания самостоятельно; 2 сверлильные головки: диаметр сверления: 13 мм для стальных деталей, 16 мм для алюминиевых деталей, ход сверления 80, режим подачи: сервоподача, один главный двигатель: 2,3 кВт, силовые головки для сверления и нарезания резьбы (JT16) установлены вертикально, а Высоту центра деталей можно регулировать вручную вверх и вниз. Оснащен автоматическим разделяемым поворотным столом с пятью станциями для позиционирования пяти станций, каждый инструмент можно регулировать вперед, назад, влево и вправо. Легко загружать и разгружать. Каждый шпиндель имеет независимые функции управления и ручной регулировки. Все подшипники шпинделя являются харбинскими подшипниками; масленка периодической автоматической системы смазки, силовая головка для сверления и нарезная головка имеют функции быстрой перемотки вперед, замедления вперед, работы вперед и быстрого назад.

Ход процесса: запустить машину → вручную загрузить материал в положение загрузки → повернуть поворотный стол на первую станцию → три станции обрабатывают сверление и нарезание резьбы одновременно → ручная разгрузка → войти во второй цикл.

Основная конструкция станка:

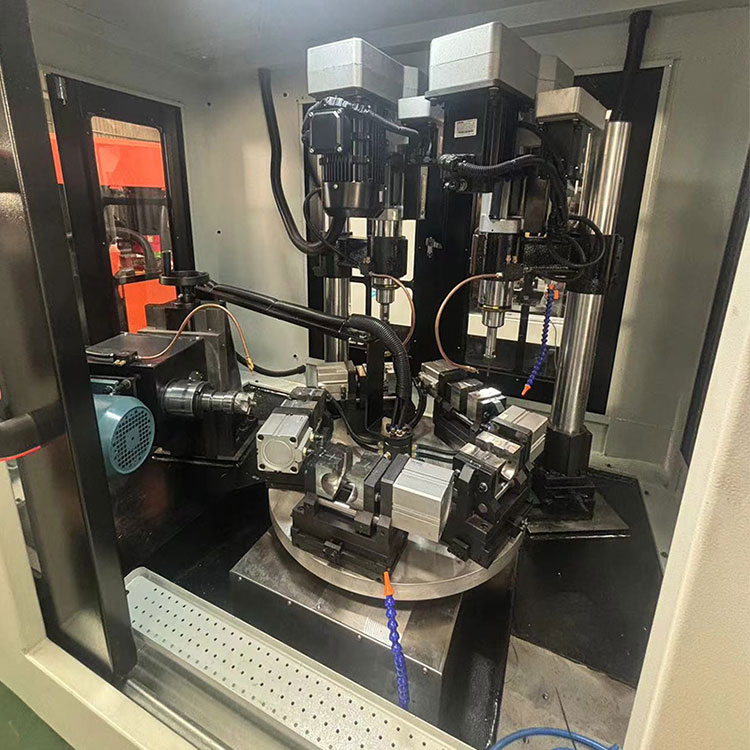

Распределение силовой головки: горизонтальная силовая головка для сверления и фрезерования торца, один вертикальный сверлильный шпиндельный блок, два вертикальных резьбонарезных шпинделя, пятипозиционный автоматический разъемный поворотный стол, одна база; один комплект схемной системы, пять комплектов креплений и один комплект полностью закрытой защиты из листового металла.

Электрическая система

1. В электромагнитном клапане используется тайваньская система AirTac, обеспечивающая хорошую стабильность, а давление воздуха не может быть ниже 0,5 МПа.

2. Контактор переменного тока использует Schneider для обеспечения хорошей стабильности.

3. Реле использует Siemens для обеспечения хорошей стабильности.
