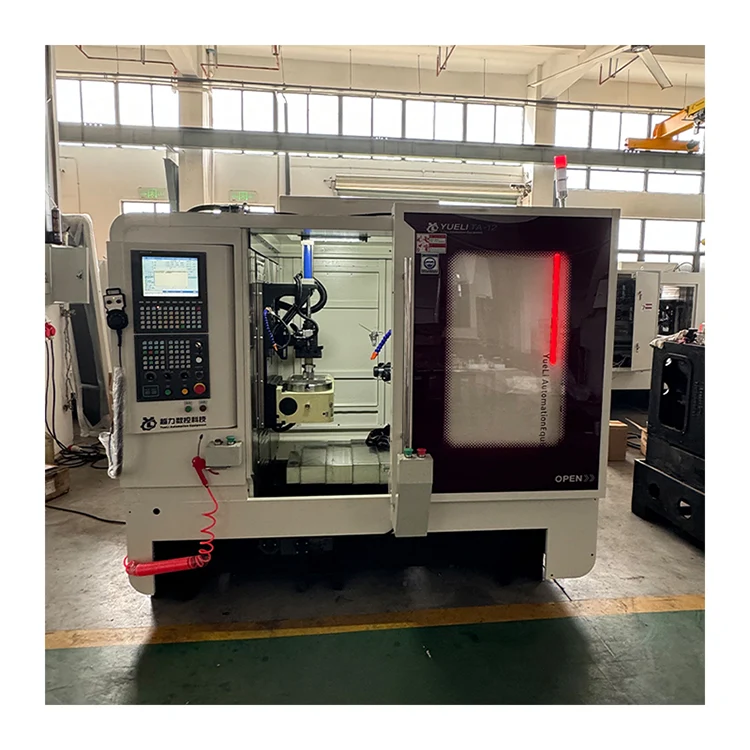

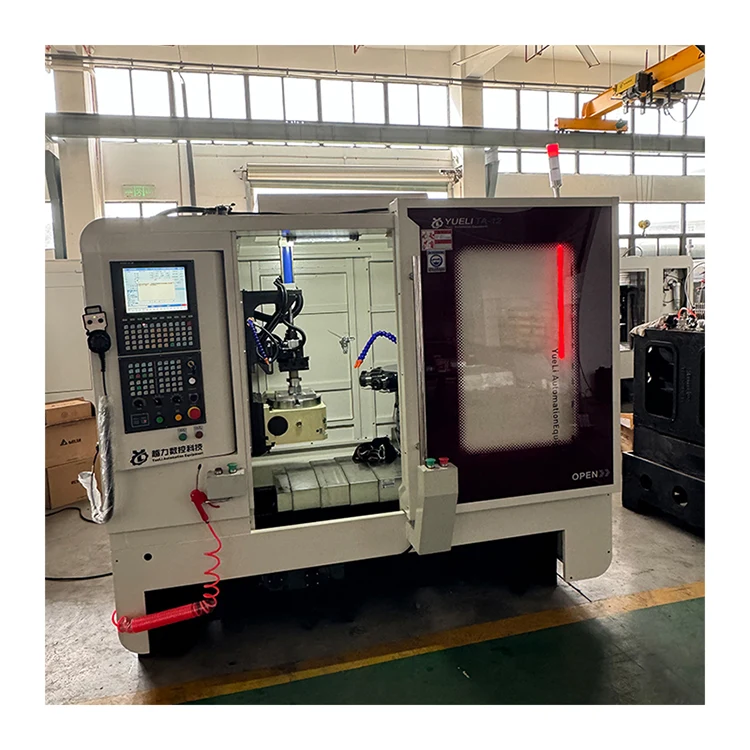

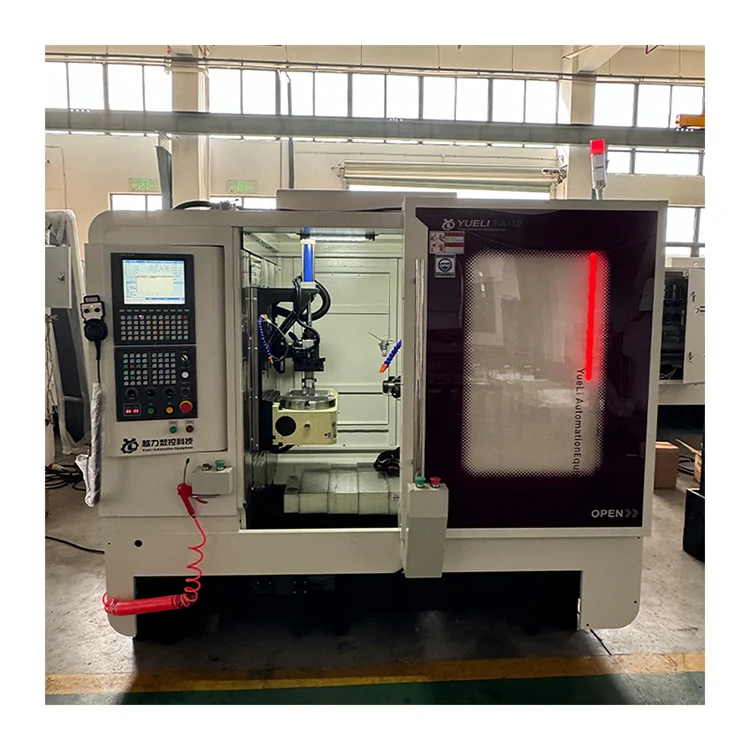

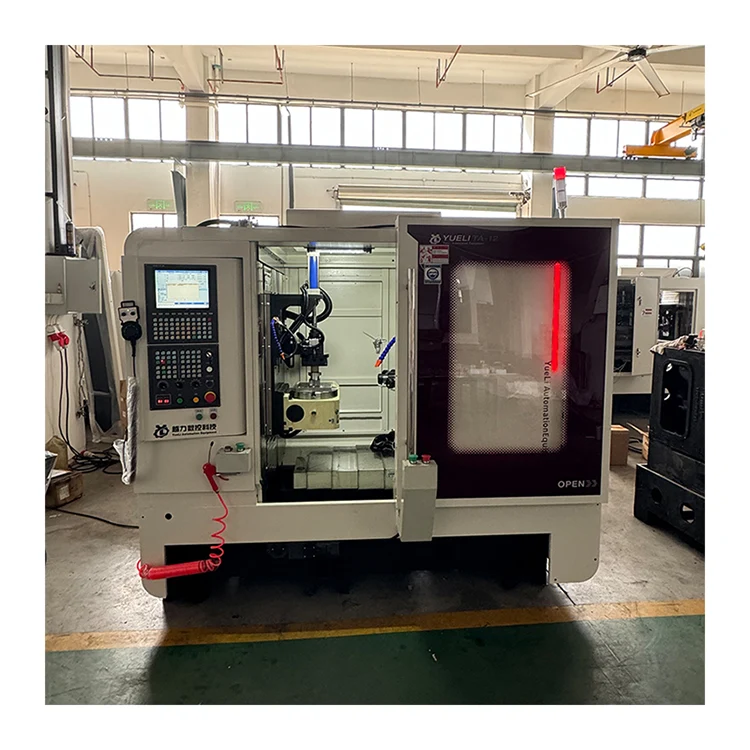

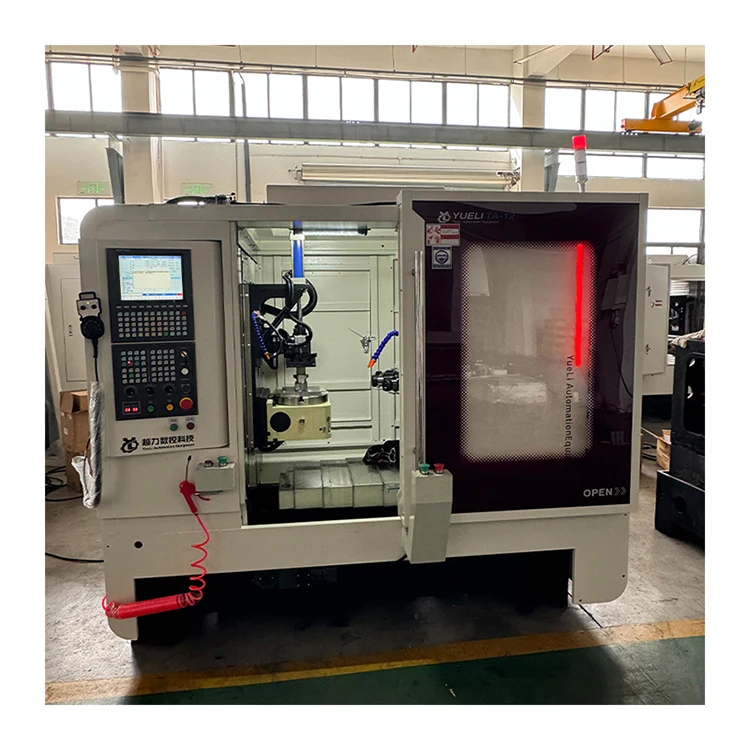

Горизонтальный 12-шпиндельный револьверный станок с ЧПУ

Горизонтальный 12-шпиндельный револьверный станок с ЧПУ (внутренняя модель TA-12) производится компанией Quanzhou Yueli Automation Equipment Co., Ltd. Он подходит для производства и обработки больших и средних партий. Машина имеет гладкий и благородный внешний вид, простое и интуитивно понятное управление и удобную настройку. Благодаря управлению с ЧПУ он обеспечивает более высокий уровень автоматизации, высокую надежность и снижение трудоемкости, что позволяет одному человеку управлять несколькими машинами. Этот продукт является идеальным высокоэффективным оборудованием для борьбы с загрязнением окружающей среды.

Введение продукта

Горизонтальный 12-шпиндельный револьверный станок с ЧПУ подходит для производства и обработки больших и средних партий. Внешний вид машины приятный и просторный, управление простое и интуитивно понятное, регулировка удобная. Применяется управление с ЧПУ, степень автоматизации выше, надежность хорошая, трудоемкость оператора снижается, можно реализовать работу и управление одним человеком и несколькими машинами.

Параметры технической конфигурации

Следующие компоненты и характеристики применимы к горизонтальному 12-шпиндельному револьверному станку с ЧПУ.

Основные технические параметры

Следующие технические параметры применимы к горизонтальному 12-шпиндельному револьверному станку с ЧПУ.

Структура и производительность машины

Горизонтальный 12-шпиндельный револьверный станок с ЧПУ имеет следующие конструктивные и эксплуатационные характеристики.

· Простой обрабатывающий центр. В программном управлении используется тайваньская система управления Hust с функцией обнаружения, позволяющая избежать повреждения крана или инструмента из-за неисправности электромагнитного клапана или цилиндра. Дружественный диалог между человеком и машиной для простоты эксплуатации.

· Подходит для крупно- и среднесерийной обработки деталей. Одноразовый зажим завершен. Высокая эффективность и хорошая точность.

· Механизм нарезания резьбы не требует замены привода ходового винта. Шаг стандартный. Главный серводвигатель Beijing CTB с собственным преобразованием частоты улучшает шероховатость поверхности резьбы и обеспечивает точность.

· Независимые исследования и разработки компонентов силовой головки. Прецизионное шлифование. Хорошая износостойкость. Длительный срок службы.

· Система ЧПУ Hust позволяет устанавливать скорость подачи в соответствии с потребностями. После длительного использования ходовой винт изнашивается, система имеет функцию компенсации инструмента.

· На каждой моторизованной скользящей поверхности используется централизованное автоматическое смазочное устройство, обеспечивающее срок службы станка.

· Движение подвижного стола осуществляется с помощью серводвигателя. Несколько координат могут быть установлены в цифровом виде. Высокая точность позиционирования. Низкая вибрация. Быстрый ответ.

· Во время обработки статус заготовки отображается на сенсорном экране. Функция сигнализации о неисправностях.

· Полностью закрытая защита обеспечивает личную безопасность и улучшает условия обработки.

Основные компоненты структуры

 Горизонтальный 12-шпиндельный револьверный станок с ЧПУ состоит из следующих основных конструктивных компонентов.

· Колонка: 1 комплект

· 4-я ось: 1 комплект

· База: 1 комплект

· Электронная система: 1 комплект.

· Гидравлические тиски: 1 комплект

· Система удаления стружки: 1 комплект

Электрическая система

В горизонтальном 12-шпиндельном револьверном станке с ЧПУ используются следующие электрические компоненты.

· Электромагнитный клапан: Тайвань AirTAC. Хорошая стабильность. Давление воздуха не может быть ниже 0,5 МПа.

· Контактор переменного тока: Schneider. Хорошая стабильность.

· Реле: Omron. Хорошая стабильность.

Система смазки

Каждая силовая головка горизонтального 12-шпиндельного револьверного станка с ЧПУ смазывается маслом, которое легко использовать и эксплуатировать, обеспечивая срок службы смазывающей поверхности.

Стандартные аксессуары и документы

Горизонтальный 12-шпиндельный револьверный станок с ЧПУ поставляется со следующими принадлежностями и документами.

· Ящик для инструментов в комплекте: двусторонний ключ на 17–19, шестигранный ключ на 1,5–10 (1 комплект).

· Случайные документы: Спецификация системы, руководство по эксплуатации, инструкция для драйвера (по 1 экземпляру).

Часто задаваемые вопросы

Каков интерфейс шпинделя и максимальная мощность сверления?

Интерфейс шпинделя — ER40. Максимальный диаметр сверления для сквозных отверстий в меди составляет 60 мм, а максимальный диаметр резьбы для меди — M50×3 мм.

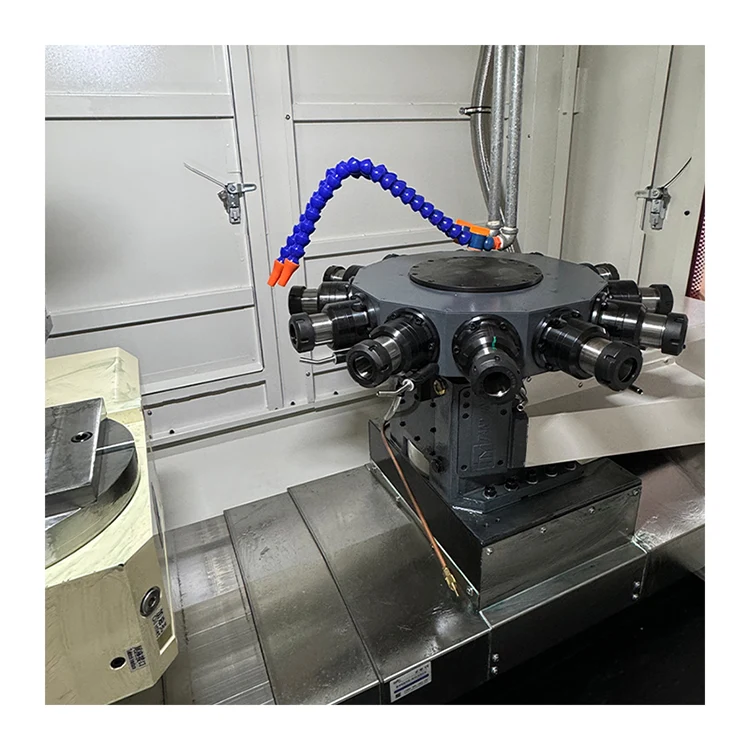

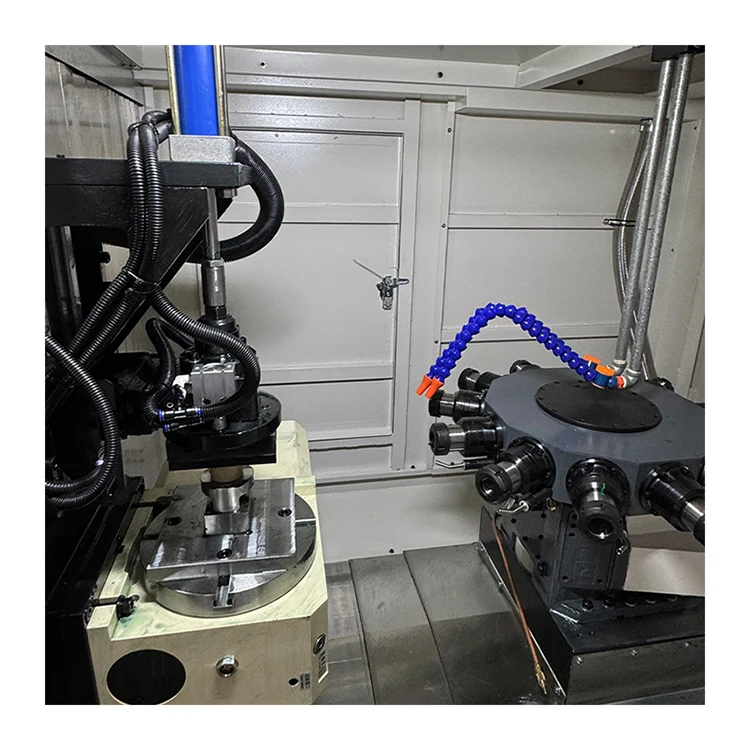

Сколько шпинделей у револьверной головки?

Поворотная револьверная головка имеет 12 шпинделей. Время смены инструмента составляет 0,8 секунды на 180 градусов.

Каковы перемещения по осям X, Y и Z?

Ход по оси X составляет 350 мм, ход по оси Y — 400 мм, ход по оси Z — 300 мм. Максимальная скорость перемещения по всем осям составляет 30 м/мин.

Какова система ЧПУ и мощность двигателя шпинделя?

В станке используется тайваньская система ЧПУ Hust с серводвигателем мощностью от 5,5 до 7,5 кВт (опция).

Какой вес и габариты машины?

Размеры машины составляют 2200×1765×1922 мм с крышкой из листового металла, а вес нетто — 3500 кг.
