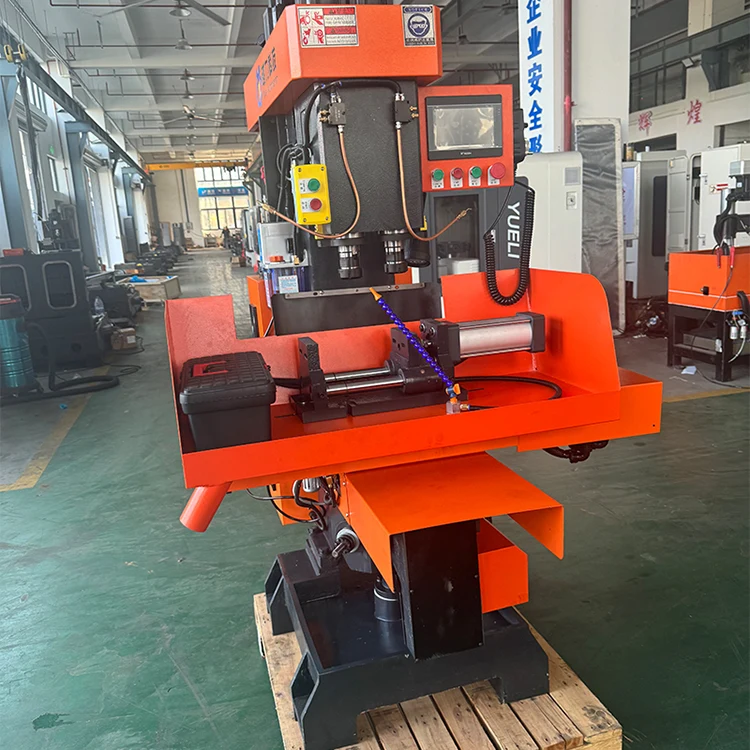

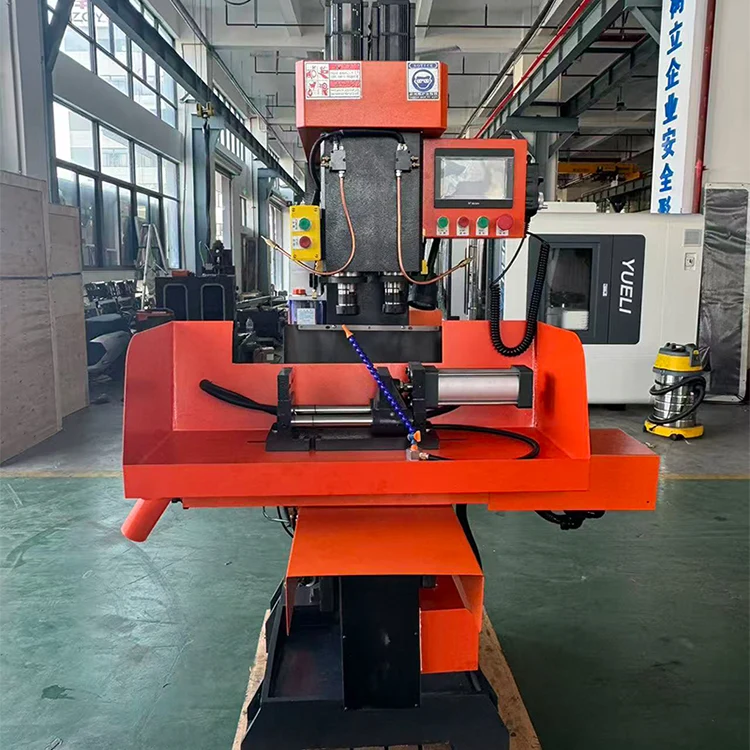

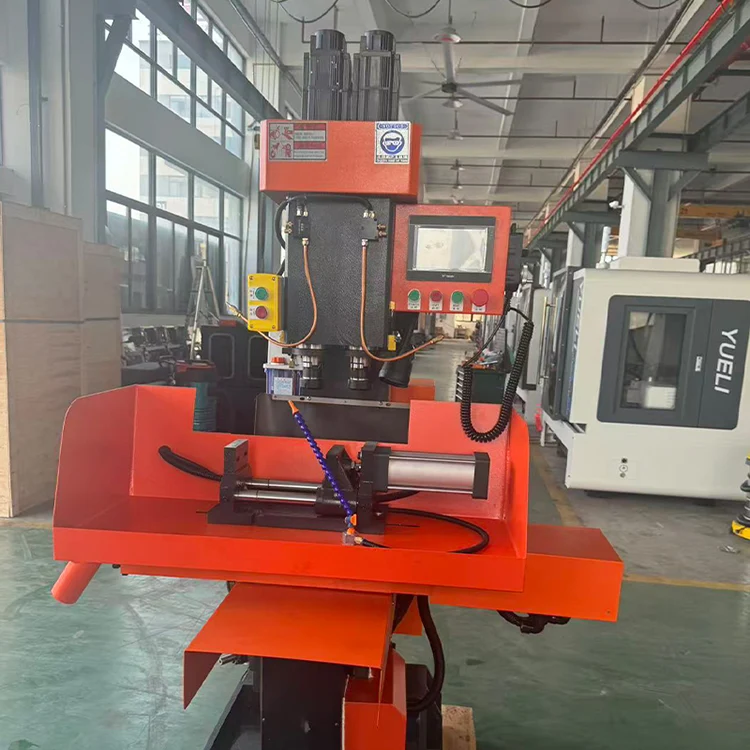

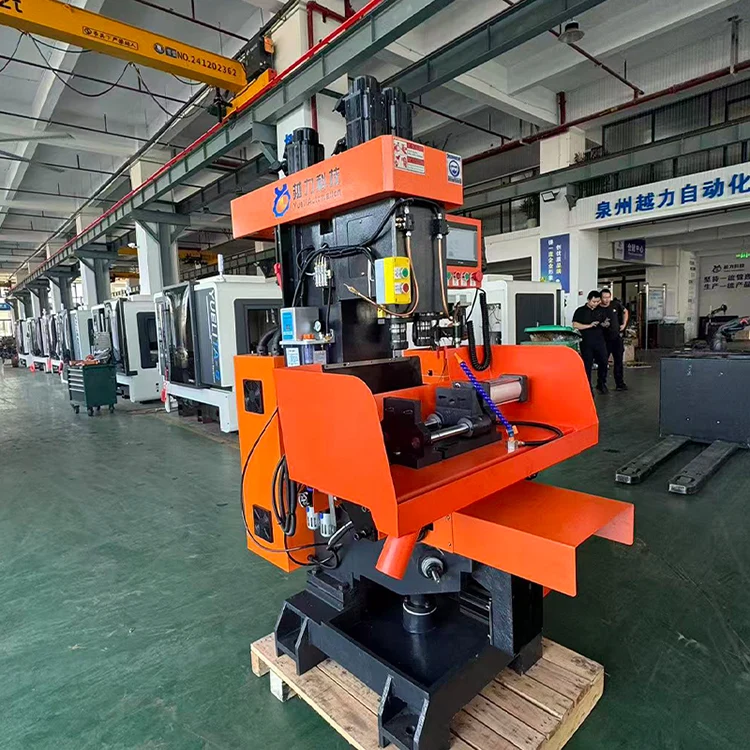

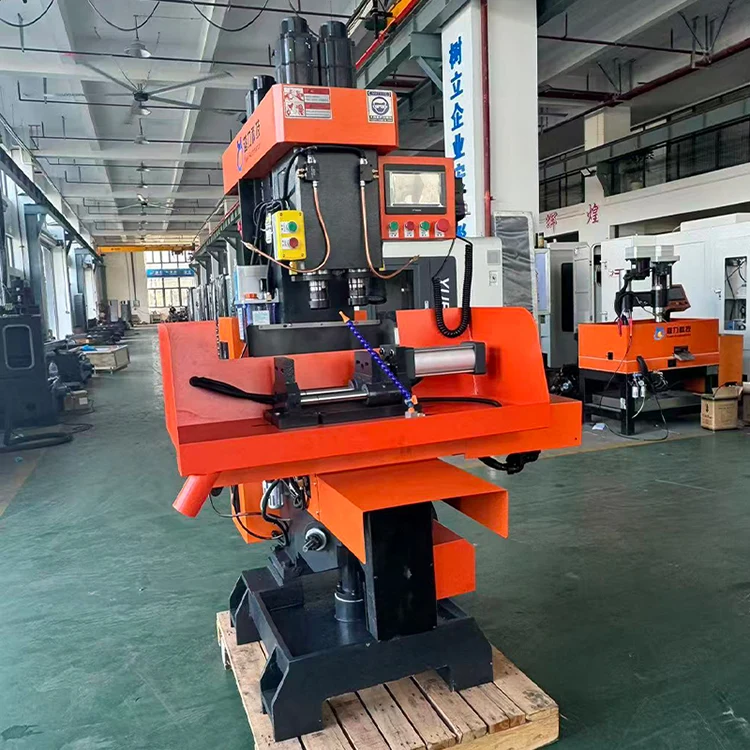

Вертикальный двухосный составной станок

Вертикальный двухосный составной станок (внутренняя модель ZSK4132X2B) производится компанией Quanzhou Yueli Automation Equipment Co., Ltd. Он подходит для производства и обработки мелко- и среднесерийной дверной фурнитуры. Станок имеет гладкий и элегантный внешний вид, простое и интуитивно понятное управление и удобную настройку. Используя управление ПЛК, он может похвастаться более высоким уровнем автоматизации и превосходной надежностью, что снижает трудоемкость операторов. Оно позволяет одному оператору управлять несколькими машинами и служит идеальным высокоэффективным оборудованием для обработки, не загрязняющим окружающую среду.

Введение продукта

 Вертикальный двухосный составной станок подходит для производства и обработки мелко- и среднесерийной дверной фурнитуры. Станок имеет гладкий и элегантный внешний вид, простое и интуитивно понятное управление и удобную настройку. Используя управление ПЛК, он может похвастаться более высоким уровнем автоматизации и превосходной надежностью, что снижает трудоемкость операторов. Оно позволяет одному оператору управлять несколькими машинами и служит идеальным высокоэффективным оборудованием для обработки, не загрязняющим окружающую среду.

· Гладкий и элегантный внешний вид с простым и интуитивно понятным управлением.

· Удобная настройка и более высокий уровень автоматизации благодаря управлению ПЛК.

· Превосходная надежность при сниженной трудоемкости.

· Один оператор может управлять несколькими машинами.

Основные технические параметры

Следующие технические параметры применимы к вертикальному двухосному составному станку.

Структура и характеристики машины

Вертикальная двухосная составная машина имеет следующие конструктивные и эксплуатационные характеристики.

· Обработка, сверление, развертывание и нарезание резьбы большого количества деталей могут быть выполнены за один раз с высокой эффективностью.

·Конструкция кузова компактна и обладает хорошей жесткостью.

·Главный вал изготовлен из высококачественной легированной стали, закален и термообработан, прецизионно отшлифован и обладает высокой износостойкостью.

· Поверхность скольжения закалена ультразвуком и оснащена смазочным устройством, обеспечивающим срок службы поверхности скольжения.

· Верстак перемещается влево и вправо с помощью пускового устройства и устройства позиционирования буфера, которое имеет небольшую вибрацию и быстрое движение.

· Ручка оснащена тяговым стержнем, который нелегко упасть и имеет высокую безопасность.

Структура и производительность

Конструкция вертикального двухосного составного станка имитирует структурные характеристики фрезерного станка и опорного пускового устройства, обладая такими преимуществами, как высокая эффективность обработки, стабильная точность и простая процедура эксплуатации.

· Конструкция замены и натяжения ремня позволяет легко менять скорость и натягивать ремень.

·Главный вал приводится в движение двигателем мощностью 4 кВт/4P через синхронный ремень, что обеспечивает высокую эффективность передачи и низкий уровень шума.

· Механизм автоматического восстановления левого и правого шпинделя всегда поддерживает шпиндель в состоянии, готовом к обработке, экономя время и повышая эффективность работы.

· Подъемную ручку можно легко повернуть, чтобы поднять подъемную платформу.

· Верстак оснащен буферным позиционированием, обеспечивающим надежное позиционирование и стабильную точность.

·Средняя каретка и подъемная платформа оснащены фиксирующими механизмами, обеспечивающими стабильное позиционирование заготовки, что способствует обеспечению точности обработки.

· Пневматическое устройство используется для реализации автоматического управления, высокой надежности и обеспечения высокой эффективности и высокой точности обработки.

Система смазки

В вертикальном двухосном составном станке используется автоматическая система смазки объемного типа. Действует следующий график смазки.

Электрическая система

Вертикальная двухосная составная машина использует следующую конфигурацию электрической системы.

· Система ЧПУ: Sunicon.

· Серводвигатель: Sunicon.

· Сервопривод шпинделя: Zhima Technology.

· Контактор переменного тока: Schneider.

· Реле: Omron.

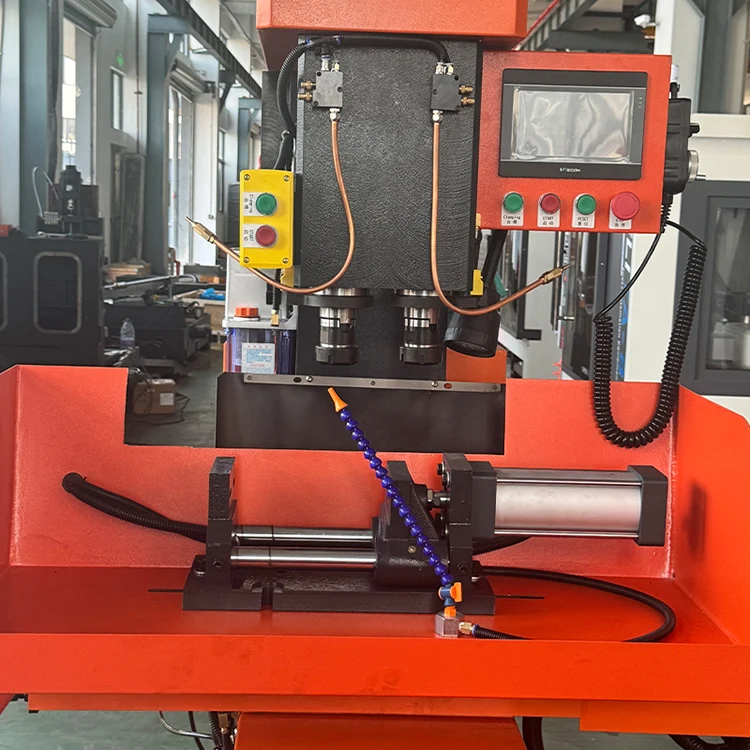

· Пневматические тиски: YUELI.

Безопасность Защита

Вертикальный двухосный составной станок соответствует общим техническим требованиям GB 15760-2004 по обеспечению безопасности металлорежущих станков и оснащен необходимыми защитными устройствами и предупреждающими знаками.

· По оси X используется полностью закрытый экран из листового металла из нержавеющей стали, который эффективно блокирует смазочно-охлаждающую жидкость и стружку.

· Ось Z имеет защиту из листового металла и телескопическую крышку для эффективного продления срока службы.

· Оси X и Z оснащены жесткими и мягкими ограничениями для предотвращения сбоев, вызванных эксплуатационными ошибками, ошибками программирования, сбоями привода и т. д.

·Электрическая конструкция соответствует электрическому стандарту GB5226.1 с защитой от перегрузки по току и короткого замыкания.

·Электрический шкаф имеет полностью закрытую конструкцию с осевыми вентиляторами для отвода тепла.

· Система ЧПУ имеет встроенный аккумулятор; если система отключится от питания, сохраненные программы обработки не будут потеряны.

· Функция сигнализации и кнопка аварийной остановки для предотвращения повреждений, вызванных различными внезапными неисправностями.

Стандартные аксессуары и документы

Вертикальный двухосный составной станок поставляется со следующими принадлежностями и документами.

Инструменты в комплекте:

· Двусторонние ключи 17-19, 12-14, 8-10, 22-24 (по 1 шт.)

· Бесконтактный переключатель (2 шт.)

· Цанга Φ20 (2 шт.)

· Ключ шестигранный 1,5-10 (1 комплект)

Часто задаваемые вопросы

Какая система ЧПУ используется на этом вертикальном двухосном станке?

В станке используется система ЧПУ Sunicon.

Какова конусность шпинделя и максимальная производительность сверления?

Конус шпинделя NT30. Максимальный диаметр сверления для медных деталей составляет 32 мм, а максимальный диаметр резьбы — M32.

Каковы перемещения по осям X, Y и Z1/Z2?

Ход оси X составляет 320 мм, ход оси Y — 120 мм, а ход оси Z1/Z2 — 110 мм.

Какова скорость шпинделя и вес станка?

Скорость шпинделя варьируется от 10 до 3000 об/мин с регулируемой скоростью. Вес машины 900кг.

Какова общая потребляемая мощность?

Общая мощность источника питания составляет 7 кВт.
