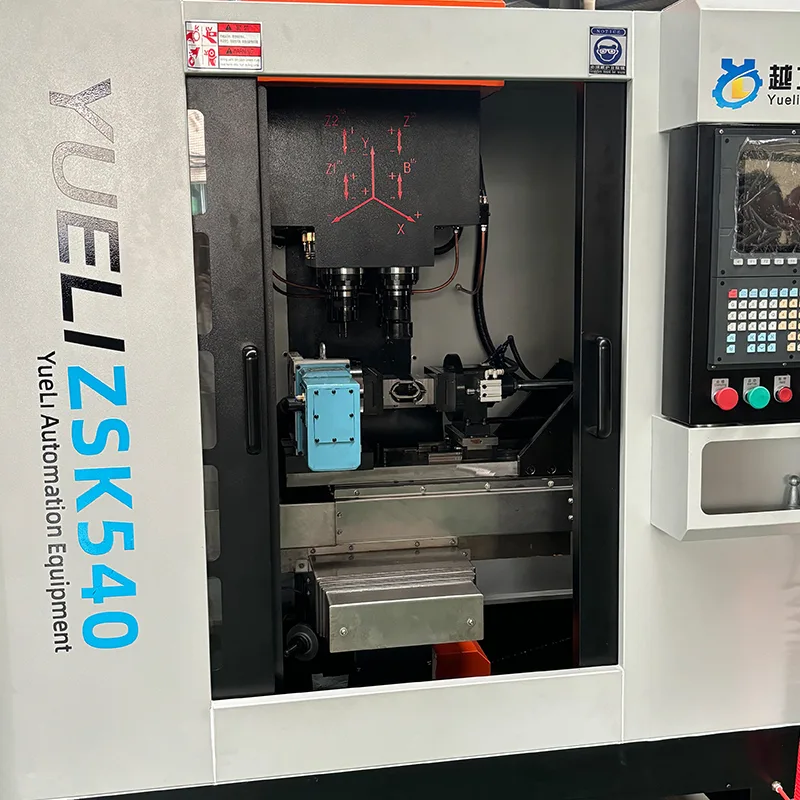

Вертикальный 4-осевой сверлильный станок

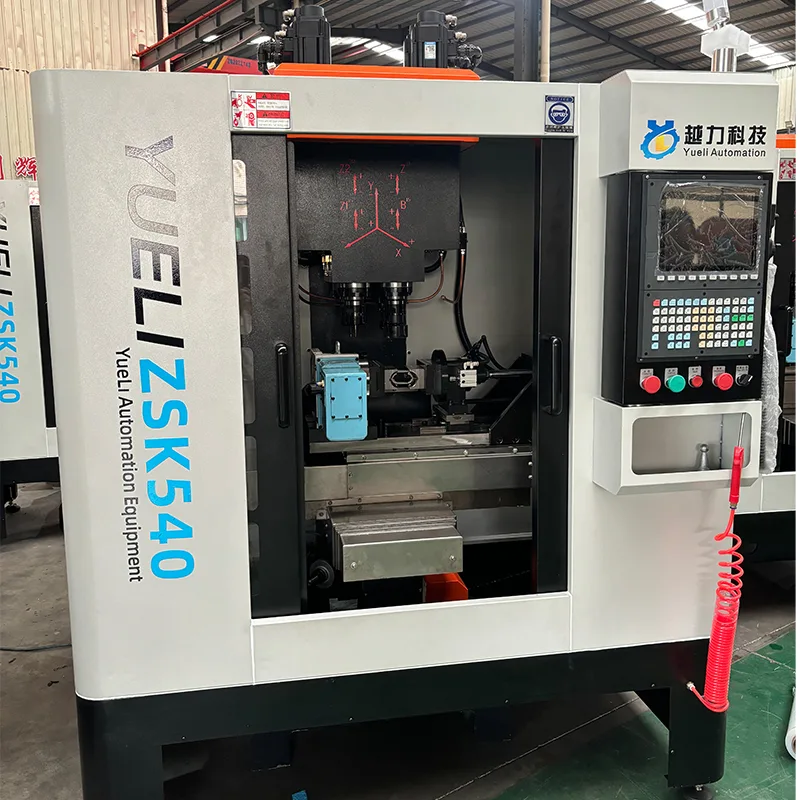

Yueli ZSK540-Вертикальный 4-осевой сверлильный станок. Тайваньская шинная система ЧПУ Syntec с сенсорным экраном. Человеко-машинный интерфейс. Удобный диалог. Интуитивное программирование. Простая операция. Быстро учиться. 4-осевая функция ЧПУ: все четыре оси могут сверлить, нарезать резьбу и фрезеровать. Шарико-винтовая подача Hiwin. Серводвигатель шпинделя мощностью 5,5 кВт. Жесткое постукивание. Встроенный преобразователь частоты. Бесступенчатая регулировка скорости. Гарантирует точность обработки. Оборудован четвертой осью. Выполняет сверление, нарезание резьбы, фрезерование и прорезание пазов в разных плоскостях. Корейские импортные пневматические компоненты. Рабочий стол и средний кронштейн с роликовыми линейными направляющими Hiwin и шариковыми винтами. Поддерживает тяжелую резку. Цифровое позиционирование. Высокая точность повторного позиционирования. Быстрая настройка инструмента. Удобное управление. Один оператор может управлять несколькими машинами. Снижает трудозатраты и снижает трудоемкость. Полная закрытость. Содержит мастерскую в чистоте.

Основные преимущества

Вертикальный 4-осевой сверлильный станок ZSK540-A включает в себя следующие ключевые функции, обеспечивающие стабильную и эффективную работу.

· Тайваньская шинная система ЧПУ Syntec с сенсорным экраном. Удобный человеко-машинный интерфейс. Интуитивное программирование. Простая операция. Быстро учиться.

· 4-осевая функция ЧПУ: все четыре оси позволяют сверлить, нарезать резьбу и фрезеровать. Шарико-винтовая подача Hiwin. Серводвигатель шпинделя мощностью 5,5 кВт. Жесткое постукивание. Встроенный преобразователь частоты. Бесступенчатая регулировка скорости. Гарантирует точность обработки.

· Оснащен четвертой осью. Выполняет сверление, нарезание резьбы, фрезерование и прорезание пазов в разных плоскостях.

· Корейские импортные пневматические компоненты.

· Рабочий стол и средний кронштейн с роликовыми линейными направляющими Hiwin и шариковыми винтами. Поддерживает тяжелую резку.

· Цифровое позиционирование. Высокая точность повторного позиционирования. Быстрая настройка инструмента.

· Удобное управление. Один оператор может управлять несколькими машинами. Снижает трудозатраты и трудоемкость.

· Полная закрытость. Содержит мастерскую в чистоте.

Технические характеристики

Следующие технические параметры применимы к вертикальному 4-осному сверлильному станку ZSK540-A.

Основной список конфигурации

Следующие компоненты входят в стандартную комплектацию вертикального 4-осевого сверлильно-нарезающего центра ZSK540-A.

Характеристики четвертой оси

Станок оснащен четвертой осью. Следующие параметры применимы к блоку четвертой оси.

Процесс производства и контроля качества

Yueli следует структурированному производственному процессу, чтобы гарантировать качество оборудования.

· Чугун, обработанный высокой температурой и старением в течение 6 месяцев.

· Процесс точной сборки: сборка линейных направляющих, сборка шариковых винтов, сборка подшипников.

· Профессиональный процесс очистки: очистка основания двигателя, очистка концов шпинделя, очистка монтажной поверхности колонны.

· Научное производство с полностью прослеживаемой системой контроля качества.

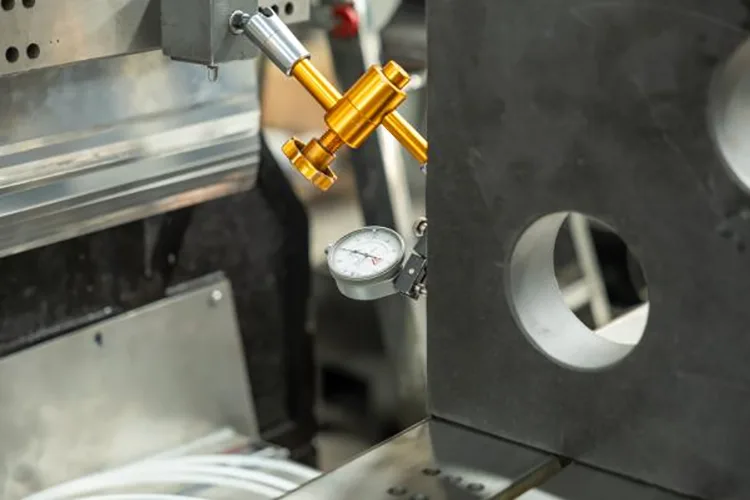

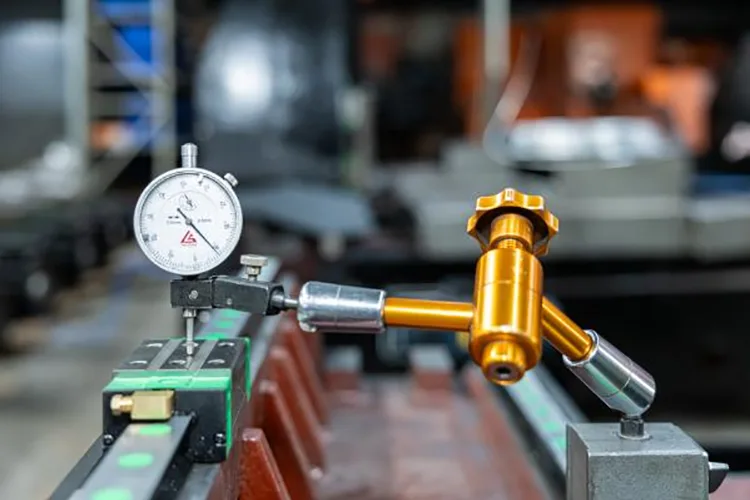

Стандарты контроля качества

Yueli проводит комплексную проверку качества каждой машины.

· Обнаружение ошибок шага: одновременно определяет прямолинейность в направлениях X и Y.

· Подтверждает точность обработки и сборки всех компонентов.

· Измеряет фактическую точность позиционирования и точность повторного позиционирования.

· Вертикальность шпинделя относительно рабочего стола: в пределах 0,01 мм.

· Направляющая оси Z относительно перпендикулярности стола: в пределах 0,01 мм.

· Перпендикулярность направляющих оси XY: в пределах 0,005 мм.

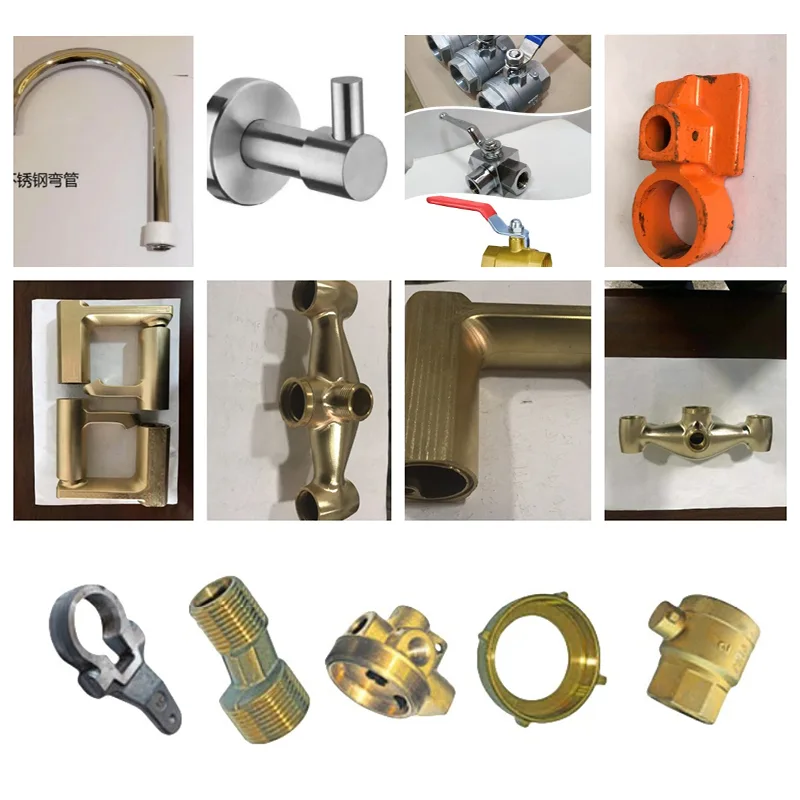

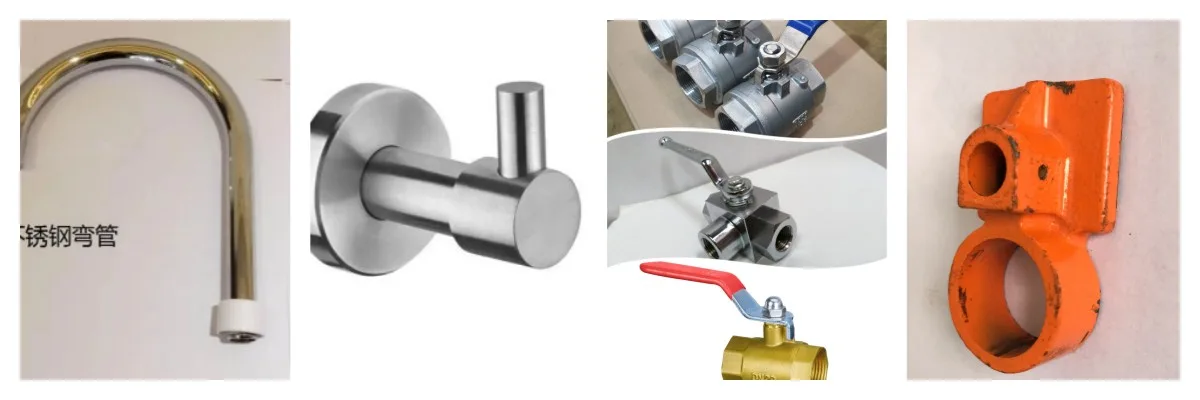

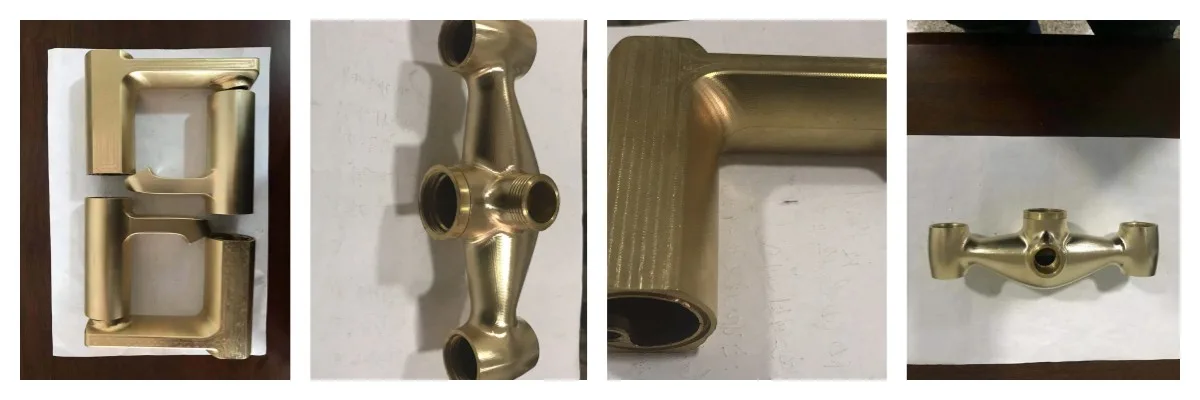

Области применения

Вертикальный 4-осевой сверлильный станок ZSK540-A подходит для различных операций резки металла.

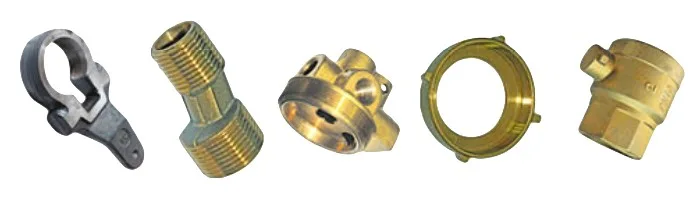

· Материалы: медь, алюминий, цинковый сплав, сталь.

· Сантехника, противопожарная арматура, дверная фурнитура.

· Бытовая техника, счетчики воды, автозапчасти.

· Аэрокосмические компоненты.

О компании Quanzhou Yueli Automation Equipment Co., Ltd.

Компания Quanzhou Yueli Automation Equipment Co., Ltd. была основана в 2013 году. Компания расположена в Наньань, Фуцзянь, Китай. Это частное производственное предприятие, возглавляемое сверлильно-нарезными станками, сверлильно-нарезными центрами и сверлильно-фрезерными технологическими центрами.

· Основана в 2013 году, расположена в Наньане, Фуцзянь.

· Основная продукция: сверлильно-нарезные станки, сверлильно-нарезные центры, сверлильно-фрезерные технологические центры.

· Обслуживает: сантехническое оборудование, противопожарные клапаны, оборудование для управления дверями, автомобильные детали, аэрокосмическую промышленность, машиностроение.

· Развитие от сборочного производства до НИОКР, производства, продаж и интеграции услуг.

· Владеет станками для шлифования портальных рельсов с ЧПУ, расточными станками, фрезерными, землеройными, полировальными станками и другим испытательным оборудованием.

· Сеть продаж охватывает более 20 провинций Китая и экспортирует в более чем 30 стран.

Часто задаваемые вопросы

Каков конус шпинделя и максимальный диаметр сверления?

Конус шпинделя BT40. Максимальный диаметр сверления 50 мм. Максимальный диаметр резьбы 50 мм.

Какова скорость вращения шпинделя и мощность двигателя?

Диапазон скорости шпинделя составляет 0-3000 об/мин. Мощность двигателя шпинделя составляет 5,5 кВт.

Какова индексация четвертой оси и точность повторения?

Точность индексации составляет 20 секунд. Точность повтора 4 секунды.

Какая марка системы ЧПУ, направляющих и шариковых винтов?

Тайваньская система ЧПУ Syntec. Линейные направляющие Hiwin и ШВП. Корейские импортные пневматические компоненты.

Для каких материалов и отраслей подходит эта машина?

Медь, алюминий, цинковый сплав, сталь. Сантехника, противопожарные клапаны, оборудование для управления дверями, бытовая техника, счетчики воды, автомобильные детали, авиакосмическая промышленность.
