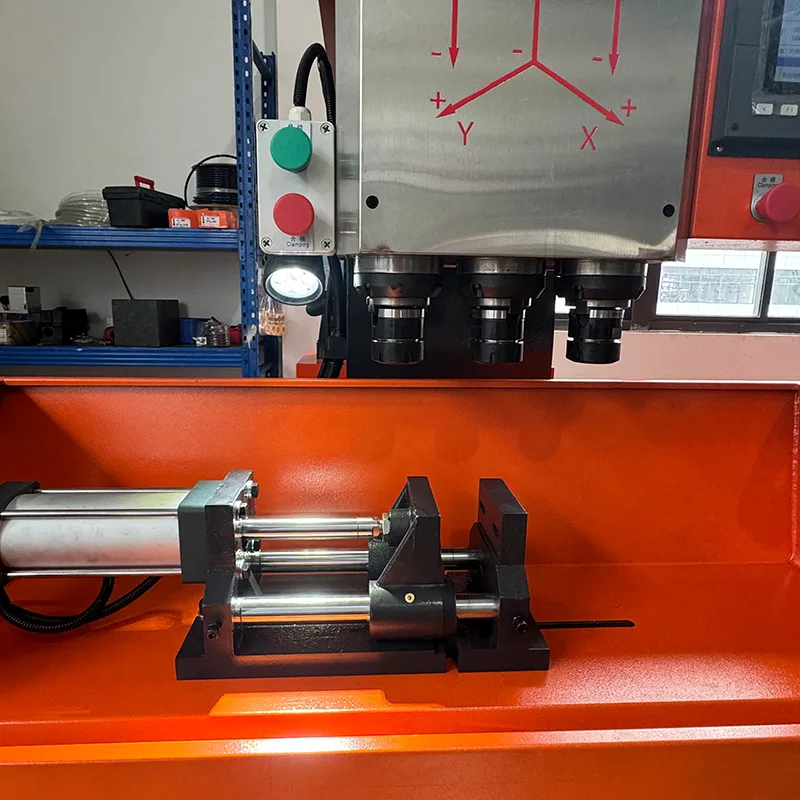

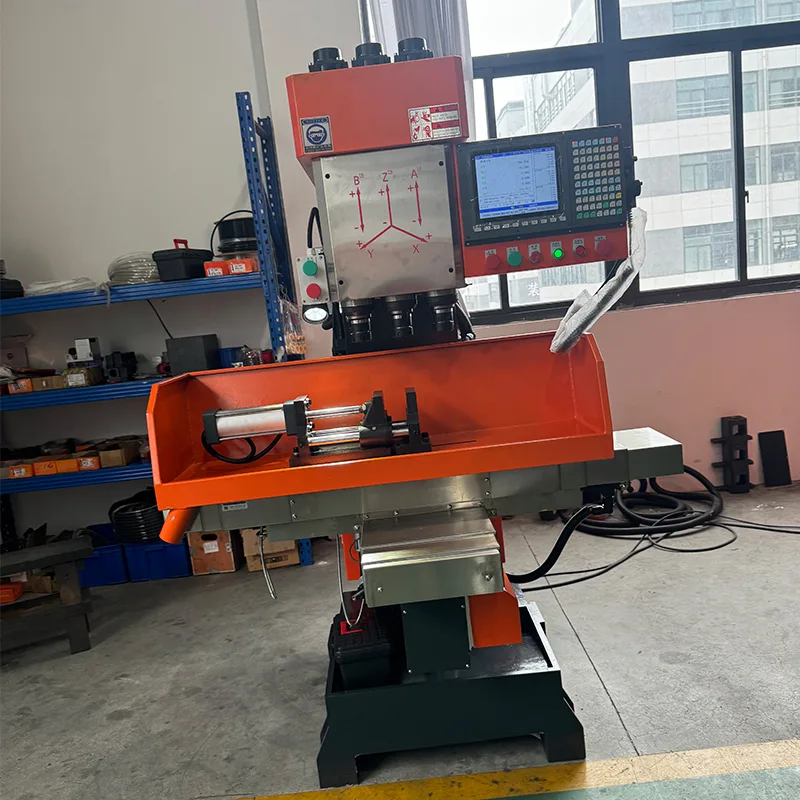

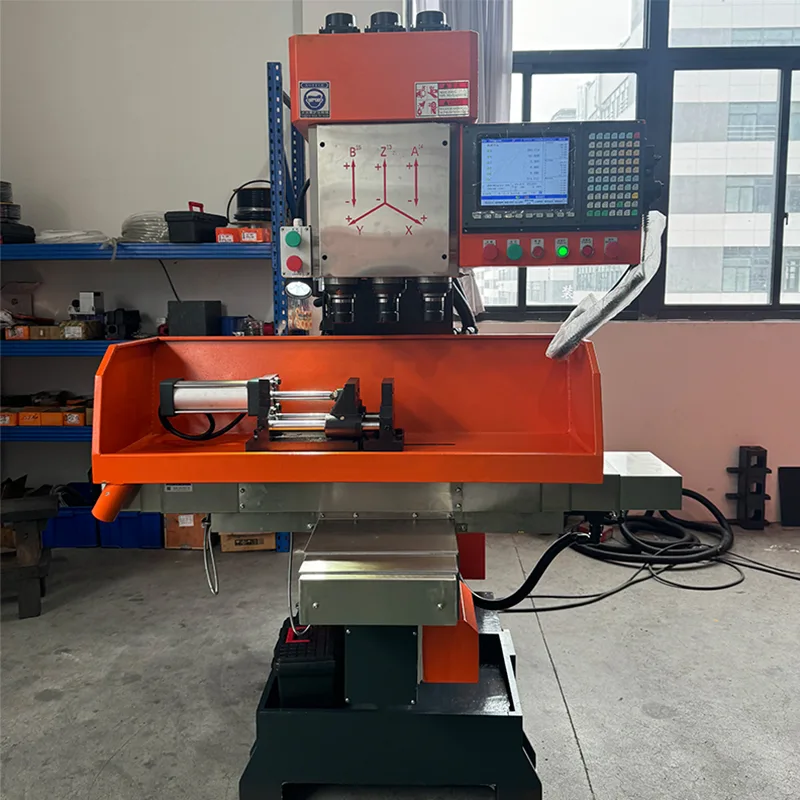

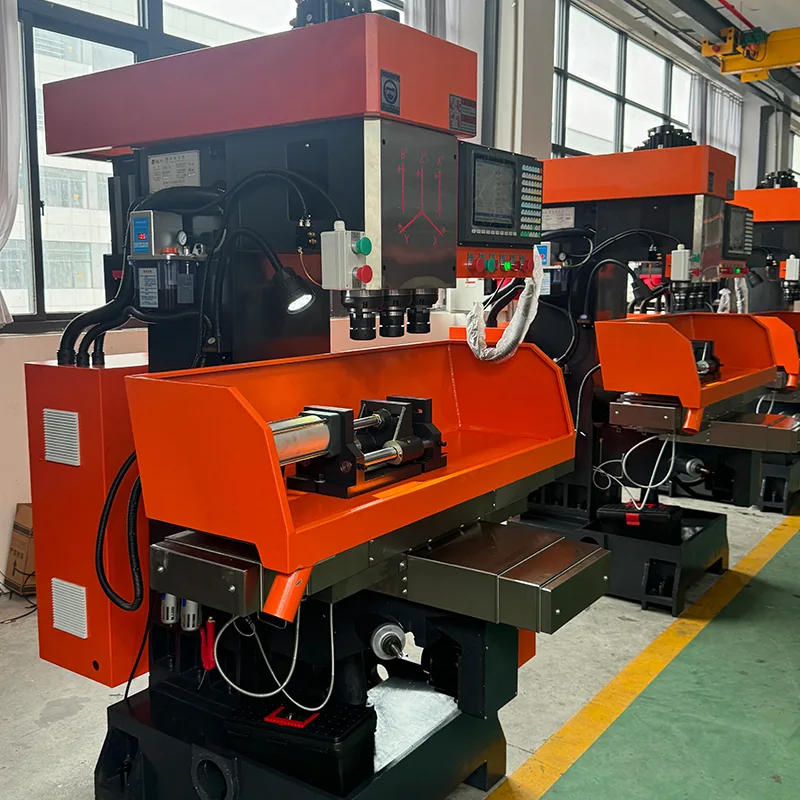

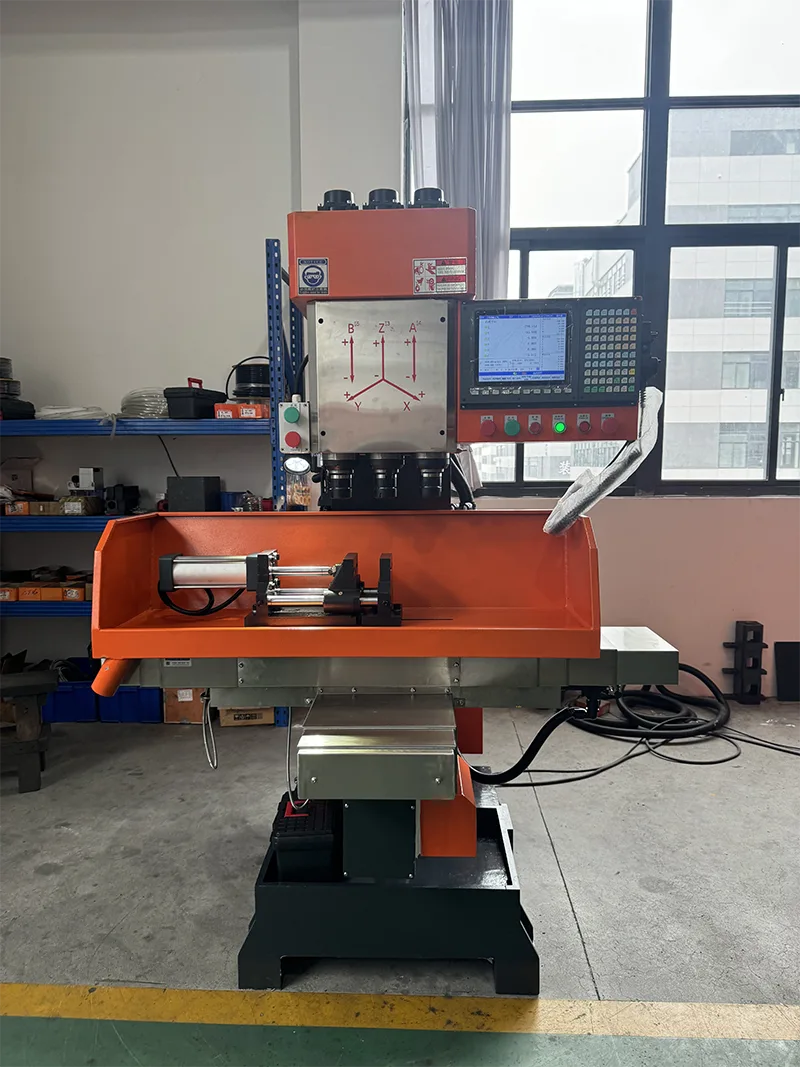

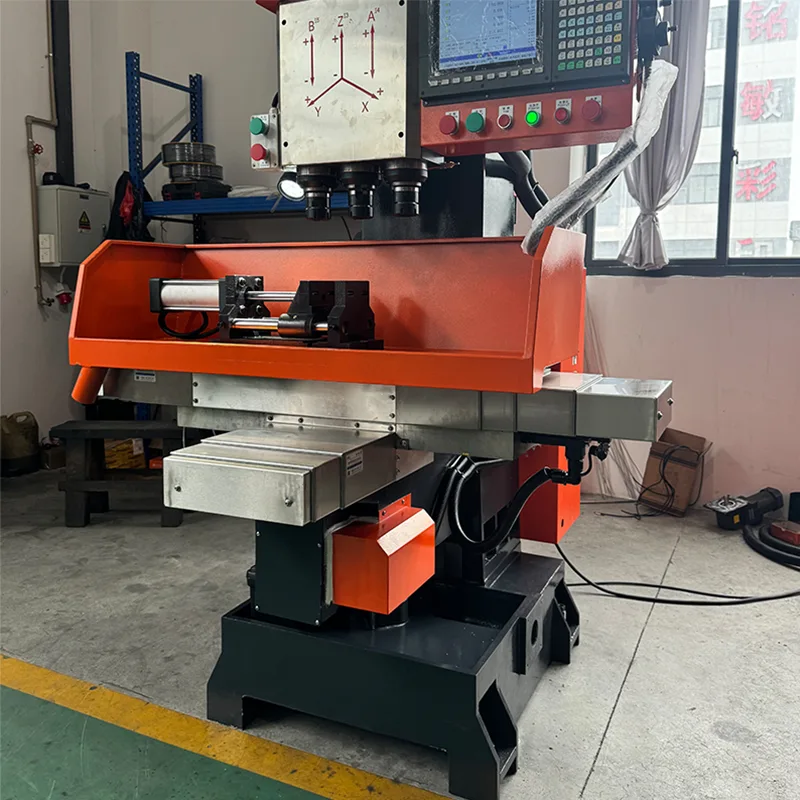

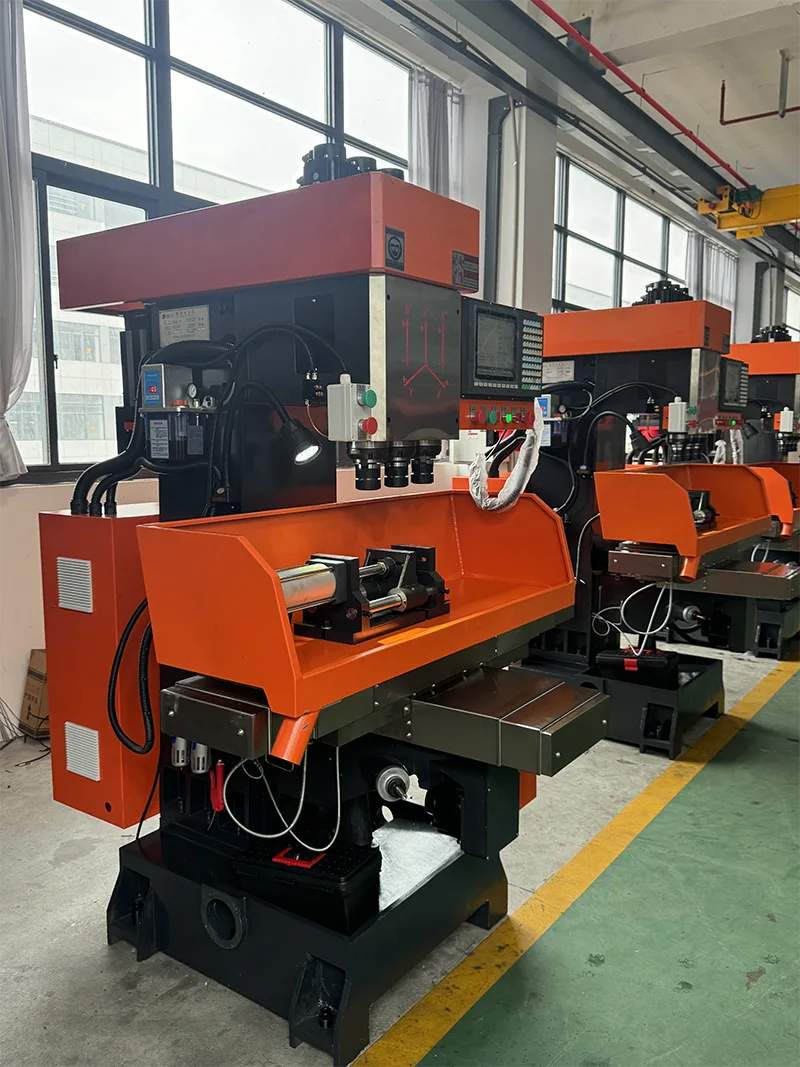

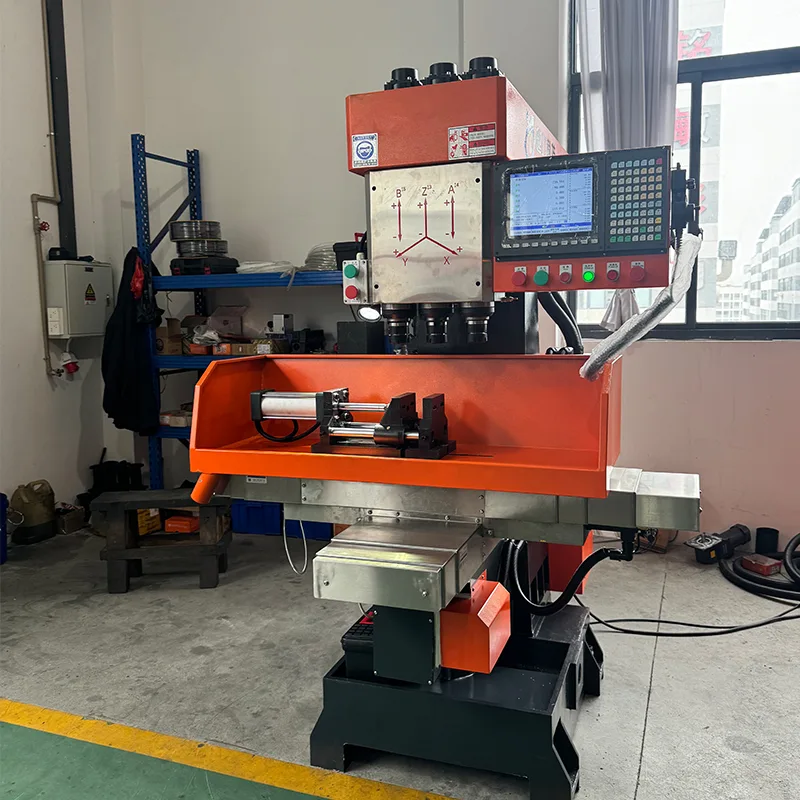

Вертикальный трехосный станок с ЧПУ

Вертикальный трехосный станок с ЧПУ ZSK-4150X4 является зрелым продуктом нашей компании. Этот станок решает проблему невозможности одновременного выполнения сверления, развертывания и нарезания резьбы при обработке большого количества деталей. Полное сверление, развертывание, снятие фасок, нарезание резьбы и другие требования. Это идеальное механическое оборудование для достижения высокой эффективности и энергосбережения. Машина проста в эксплуатации и может эксплуатироваться свободно без специального технического персонала. Компания накопила более десяти лет профессиональных технологий и строгого контроля качества, а также имеет хорошее послепродажное обслуживание, которое хорошо воспринимается клиентами.

Введение продукта

Вертикальный трехосный станок с ЧПУ ZSK-4150X4 является зрелым продуктом нашей компании. Этот станок решает проблему невозможности одновременного выполнения сверления, развертывания и нарезания резьбы при обработке большого количества деталей.

· Полное сверление, развертывание, снятие фасок и нарезание резьбы за одну операцию.

· Идеальное механическое оборудование для достижения высокой эффективности и энергосбережения.

· Простота эксплуатации без специального технического персонала.

· Более десяти лет профессиональных технологий и строгий контроль качества.

· Хорошее послепродажное обслуживание, хорошо принятое клиентами.

Основные характеристики

Вертикальный трехосный станок с ЧПУ ZSK-4150X4 имеет следующие особенности.

· Обработка большого количества деталей, сверление, развертывание и нарезание резьбы выполняются одновременно с высокой эффективностью.

· Фюзеляж компактный и жесткий.

· Главный вал изготовлен из высококачественной легированной стали, закален, термообработан и точно отшлифован. Имеет высокую износостойкость.

· Поверхность скольжения закалена сверхзвуковой частотой. Имеет смазочное устройство, обеспечивающее срок службы скользящей поверхности.

· Для перемещения рабочего стола влево и вправо используется пусковое устройство и устройство позиционирования буфера, которое имеет небольшую вибрацию и быстрое движение.

· Ручка ножа имеет тяговый стержень, который нелегко упасть. Имеет высокую безопасность.

Технические характеристики

Следующие технические параметры применимы к вертикальному трехосному станку с ЧПУ ZSK-4150X4.

Механизм и производительность станка

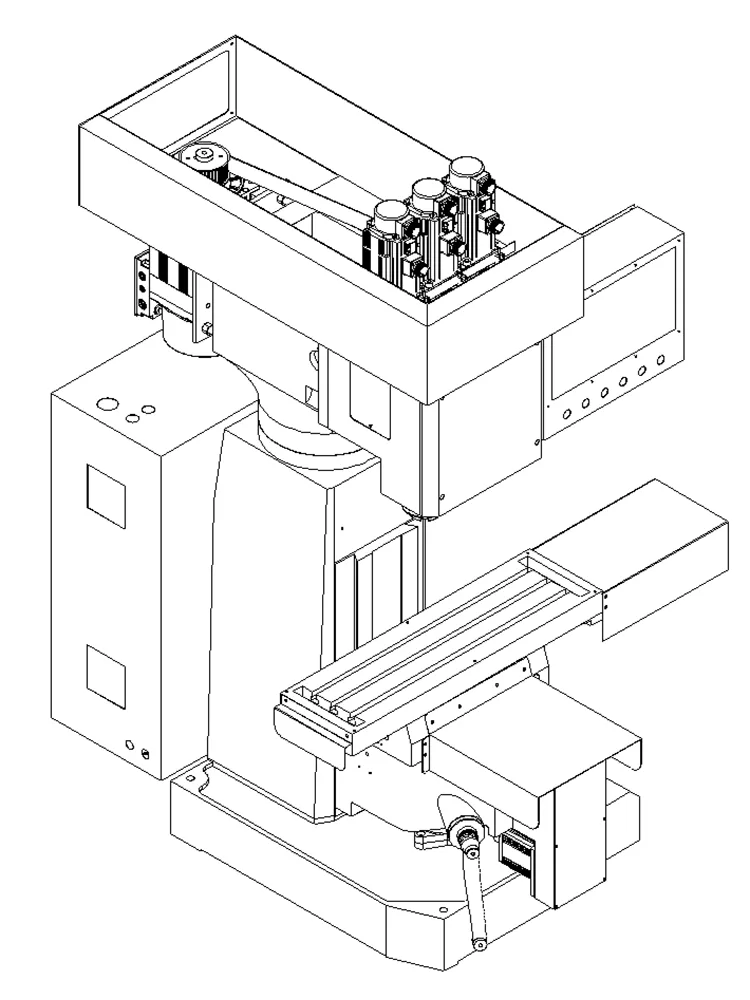

Конструкция вертикального трехосного станка с ЧПУ ZSK-4150X4 использует структурные характеристики фрезерного станка и опорного пускового устройства, которое обладает преимуществами высокой эффективности обработки, стабильной точности и простоты операций. Использование ПЛК для обработки логического управления позволяет эффективно избежать дугового короткого замыкания, вызванного прямым и обратным переключением двигателя. В то же время для управления электромагнитным клапаном используется метод импульсного запуска, чтобы избежать явления, когда катушка электромагнитного клапана находится под напряжением в течение длительного времени, что приводит к перегоранию катушки.

· Структура: Простой обрабатывающий центр. В программном управлении используется тайваньская система управления Yitu с функцией обнаружения, позволяющая избежать повреждения крана или инструмента из-за неисправности электромагнитного клапана или масляного цилиндра. Дружественный диалог между человеком и машиной для простоты эксплуатации.

· Подходит для крупно- и среднесерийной обработки деталей. Одноразовый зажим. Высокая эффективность и хорошая точность.

· Механизм нарезания резьбы не требует замены привода ходового винта. Шаг стандартный. Суперсинхронный главный серводвигатель Пекина с собственным преобразованием частоты улучшает шероховатость поверхности резьбы и обеспечивает точность.

· Независимые исследования и разработки компонентов силовой головки. Прецизионное шлифование. Хорошая износостойкость и длительный срок службы.

· Система ЧПУ Hust может устанавливать скорость подачи в соответствии с потребностями. После длительного использования ходовой винт изнашивается, система имеет функцию компенсации инструмента.

· Каждая моторизованная скользящая поверхность оснащена централизованным автоматическим смазочным устройством, обеспечивающим срок службы станка.

· Движение раздвижного стола осуществляется серводвигателем. Несколько координат могут быть установлены в цифровом виде. Высокая точность позиционирования. Низкая вибрация. Быстрый ответ.

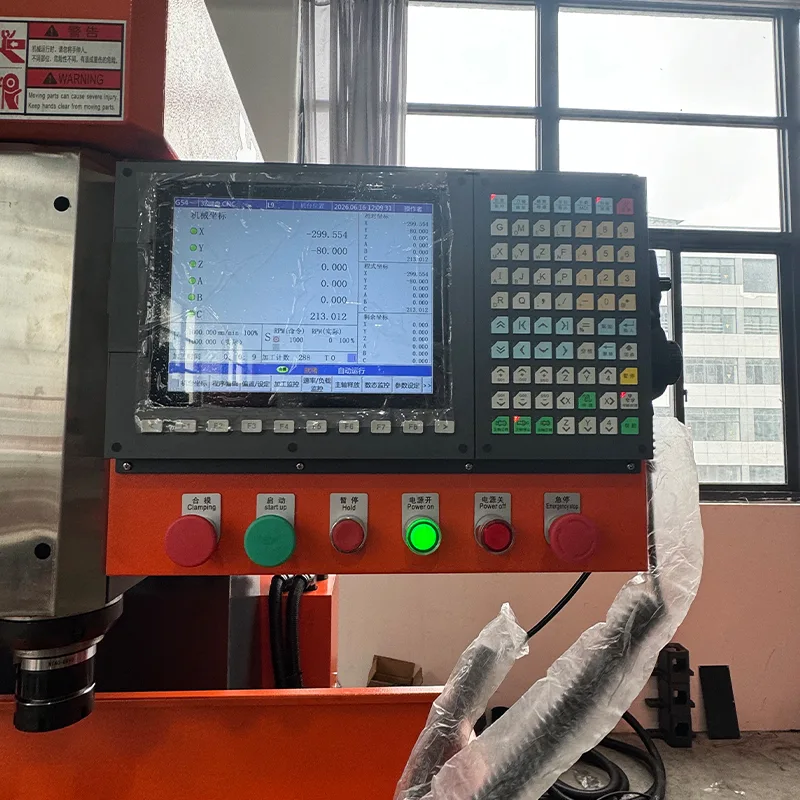

· Во время обработки состояние заготовки отображается на сенсорном экране. Функция сигнализации о неисправностях.

· Полностью закрытая защита обеспечивает личную безопасность и улучшает условия обработки.

Электрическая система

Вертикальный трехосный станок с ЧПУ ZSK-4150X4 использует следующие электрические компоненты.

· Электромагнитный клапан: Тайвань AirTAC. Хорошая стабильность. Давление воздуха не может быть ниже 0,5 МПа.

· Контактор переменного тока: корейский LS. Хорошая стабильность.

· Реле: Омрон. Хорошая стабильность.

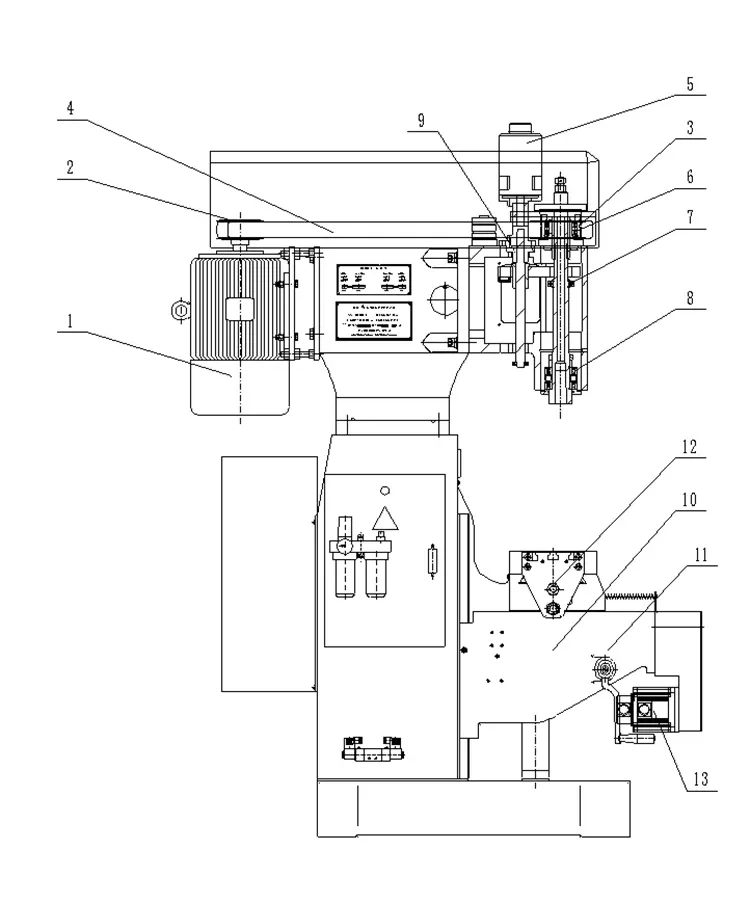

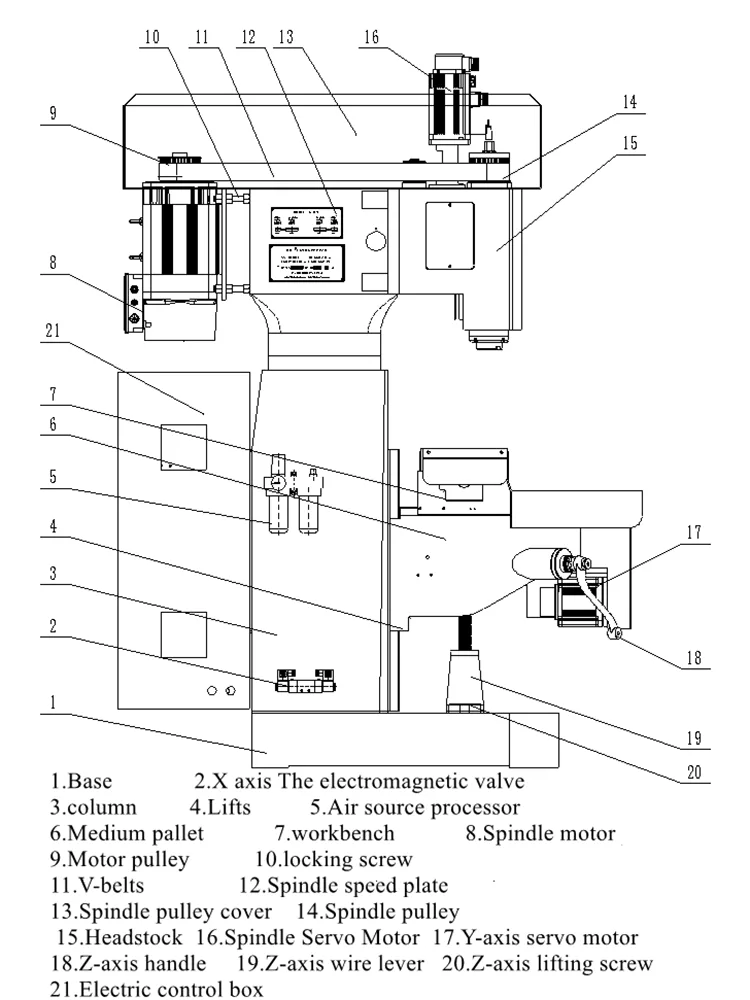

Система передачи

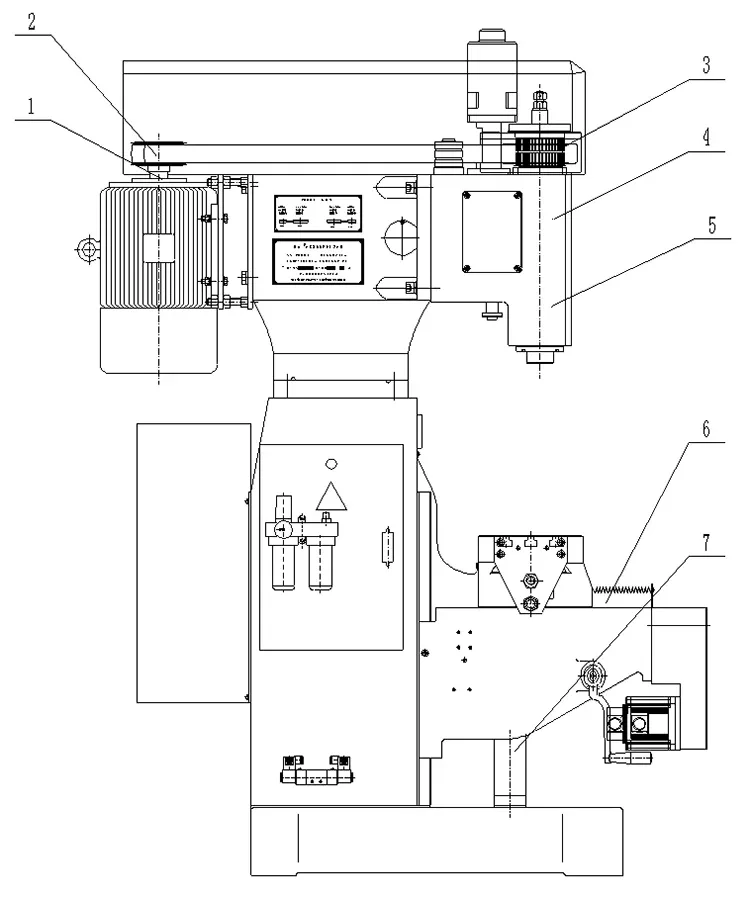

Вертикальный трехосный станок с ЧПУ ZSK-4150X4 использует следующие компоненты трансмиссии.

Система смазки

Втулка шпинделя и поверхность направляющей смазываются ручным смазочным насосом, что делает работу более простой и комплексной, обеспечивая срок службы смазывающей поверхности.

Меры предосторожности при эксплуатации и обработке

Следующие меры предосторожности взяты из руководства по эксплуатации вертикального трехкоординатного станка с ЧПУ ZSK-4150X4.

· Перед началом работы прочтите руководство по эксплуатации и сопроводительную документацию.

· Электропитание: трехфазное четырехпроводное, мощностью 7кВт, сечением изолированного провода не менее 4мм² (медь).

· Не устанавливайте вблизи источников тепла, в местах с высокой температурой или в пыльных местах.

· Добавьте масло до отметки масла перед первым использованием после распаковки.

· Насос охлаждения не может работать без жидкости.

· Не используйте блок питания совместно с электросварочными аппаратами или высокочастотным/среднечастотным оборудованием.

· Заземляющий провод должен быть подключен к стандарту. Сечение не менее 2,5 мм².

· После включения питания перед пробным запуском с помощью тестового пера убедитесь, что машина не находится под напряжением снаружи.

· Запустите двигатель масляного насоса согласно руководству. Обратите внимание, перевернут ли масляный насос.

· Бесконтактные переключатели были отрегулированы и исправлены. Допускаются небольшие корректировки. При существенных изменениях обращайтесь в сервисную службу.

· Параметры инвертора установлены на заводе. Пользователю не разрешено устанавливать отдельно.

· Не нажимайте кнопку «ручной режим» быстро и часто, чтобы избежать тревоги инвертора.

· При замене инструмента или регулировке приводного ремня отключите внешний источник питания.

· Желто-зеленая клемма заземления должна быть заземлена. Не подключайте фазовую линию к нейтральной клемме (N).

· Не выбирайте режим перегрузки. Используйте соответствующие инструменты, объем резания и скорость подачи.

· Заблокируйте переключатель на электрическом блоке управления. Отключите питание и заблокируйте устройство во время технического осмотра.

Часто задаваемые вопросы

Какая конусность шпинделя у этого станка?

Конус шпинделя вертикального трехосного станка с ЧПУ ZSK-4150X4 — MT4.

Какой максимальный диаметр отверстия можно обработать?

Максимальный диаметр отверстия Ф50мм при обработке медных деталей с 4-мя режущими кромками и подачей на оборот 0,16мм/об.

Какой максимальный диаметр резьбы?

Максимальный диаметр нарезания резьбы для обработки медных деталей составляет Ф50 мм. Каковы перемещения по осям X, Y и Z? Ход оси X составляет 400 мм, ход оси Y — 250 мм, ход оси Z — 320 мм.

Каков диапазон скоростей шпинделя?

Диапазон скоростей шпинделя по осям Z1 и Z2 составляет от 619 до 1420 об/мин с сервоуправлением.

Какова мощность двигателя шпинделя и общий вес станка?

Мощность серводвигателя шпинделя составляет 5,5 кВт при напряжении 380 В, а вес нетто станка составляет 2500 кг.

Какая система управления используется в этой машине?

В машине используется тайваньская система управления Yitu с удобным диалогом между человеком и машиной для простоты эксплуатации.
