Мотор-редуктор

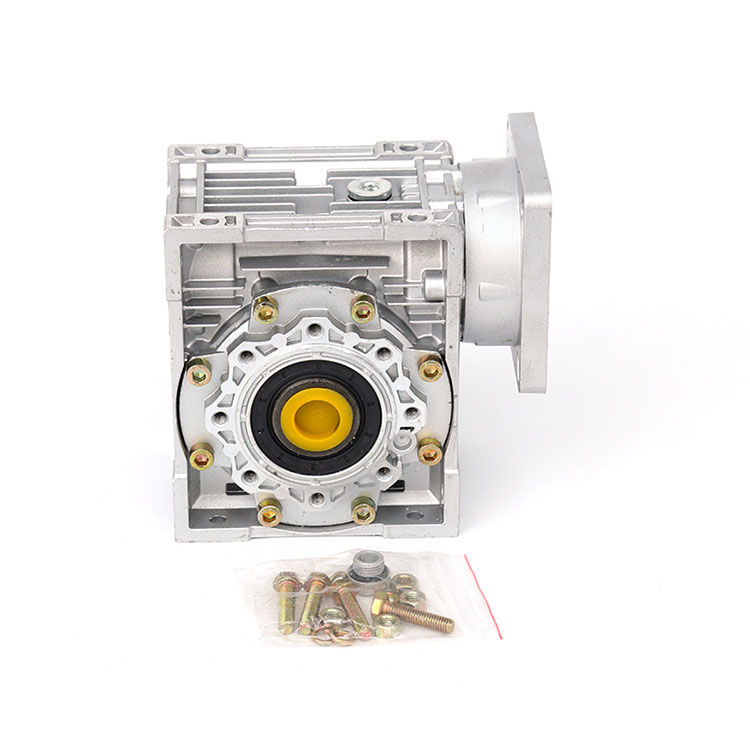

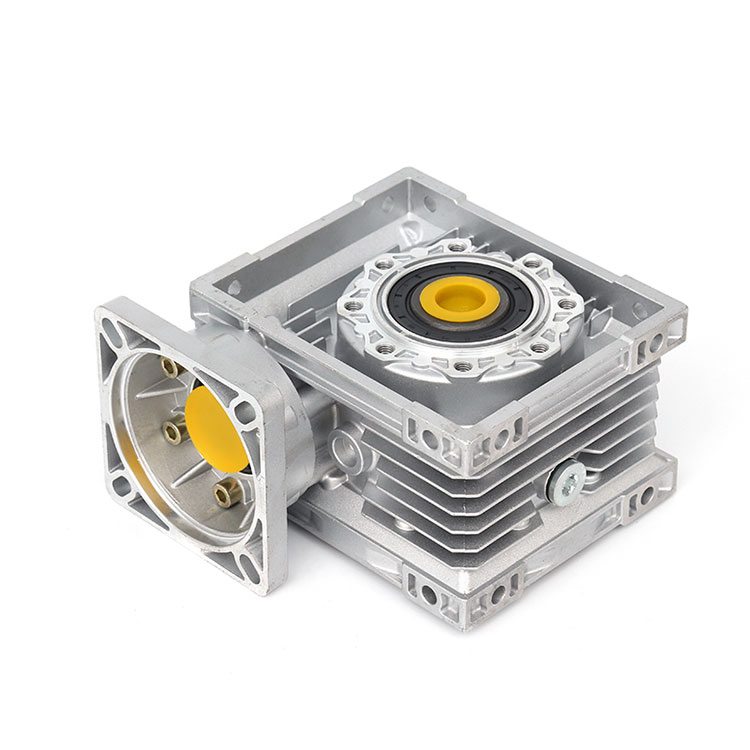

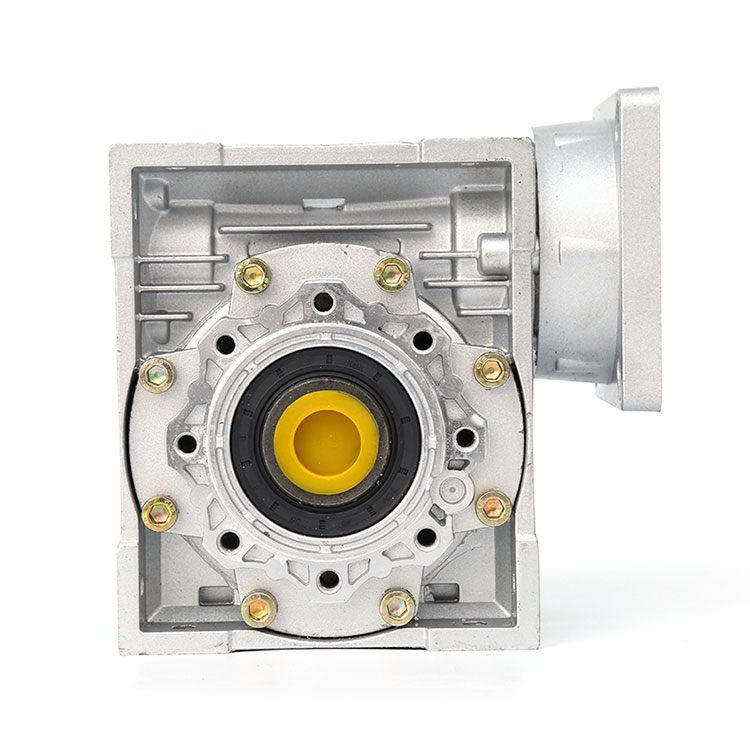

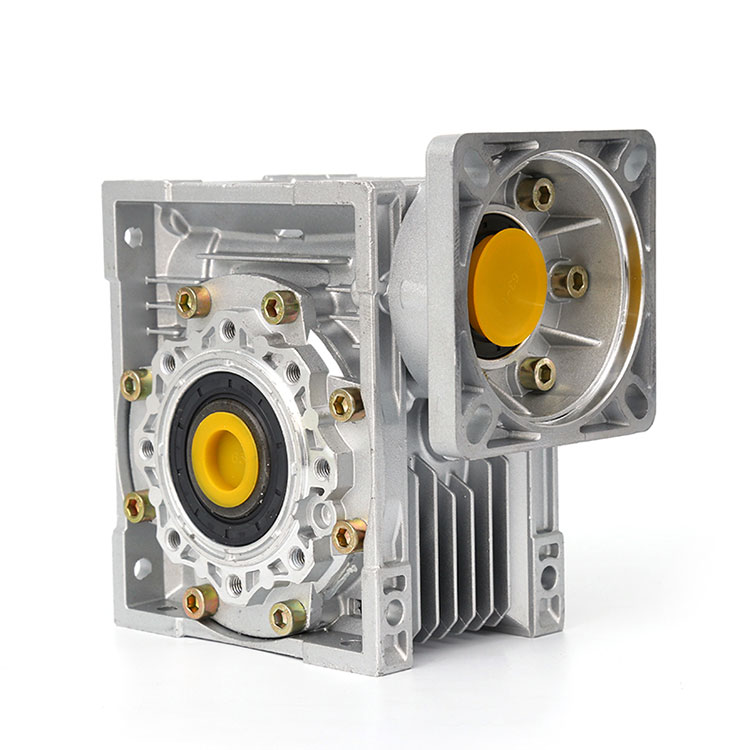

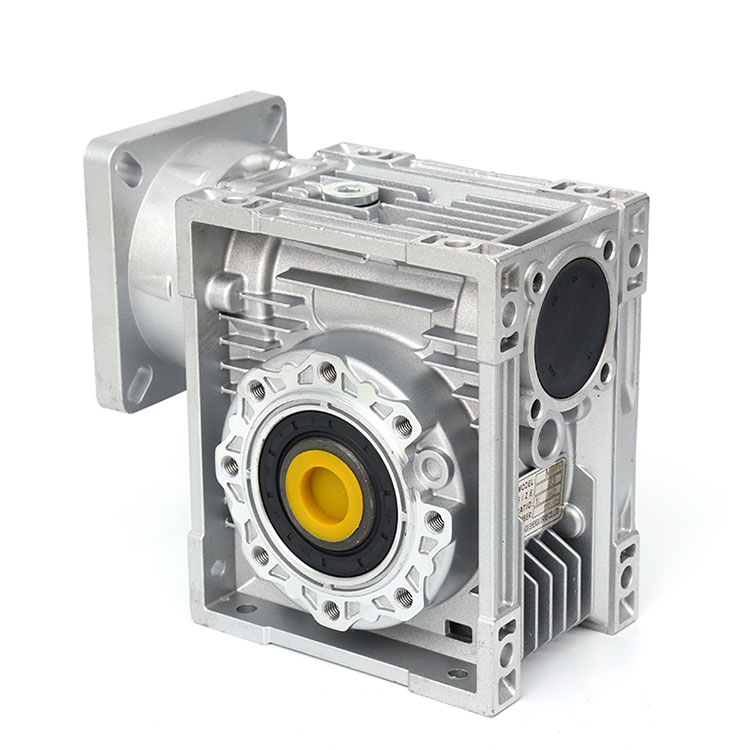

Редуктор RV 63 является одной из моделей червячных редукторов серии RV. Он состоит из червяка и червячного колеса компактной конструкции, с большим передаточным числом и трансмиссионного механизма с функцией самоблокировки при определенных условиях. Это один из наиболее часто используемых редукторов.

Редуктор RV 63 в соответствии с национальным стандартом GBl0085-88. Параметры цилиндрического червячного колеса, вобравшие в себя самые передовые технологии в стране и за рубежом, уникальная и новая структура формы «квадратной коробки», форма коробки красивая, с высококачественным алюминием. Литье под давлением из сплава имеет следующие преимущества:

1, компактная механическая конструкция, легкий объем и форма, небольшой и эффективный;

2, хорошие характеристики теплообмена, быстрое рассеивание тепла;

3. Простая установка, гибкий и легкий, превосходная производительность, простота обслуживания и ремонта;

4, плавная работа, низкий уровень шума, долговечность;

5, сильная применимость, безопасность и надежность.

В настоящее время оно широко используется в различных отраслях производственного технологического оборудования, устройство механического замедления, которое хорошо принимается пользователями. Это лучший выбор для современного промышленного оборудования, обеспечивающий большой крутящий момент, большое передаточное число, низкий уровень шума и высокую стабильность устройства управления трансмиссией с механическим замедлением.

 Схема структуры продукта

1, плавная передача, вибрация, удары и шум небольшие, большой коэффициент замедления, широкая универсальность, может использоваться с различным механическим оборудованием.

2, может получить большое передаточное число с одноступенчатой ​​передачей, компактной конструкцией, большинство моделей редуктора имеют хорошую самоблокировку, механическое оборудование с требованиями к торможению может сэкономить тормозное устройство.

3. Потери на трение зуба червяка и поверхности зуба червяка велики, поэтому эффективность передачи ниже, чем у шестерни, легко нагревается и имеет более высокую температуру.

4. Повышенные требования к смазке и охлаждению.

5, хорошее взаимное соответствие, червячные колеса изготовлены в соответствии с национальными стандартами, подшипники, сальники используются со стандартными деталями.

6. Тип коробки имеет базовый тип (корпус коробки представляет собой вертикальную или горизонтальную конструкцию с напольной плитой) и универсальный тип (корпус коробки имеет кубовидную форму, многие стороны с фиксированными отверстиями для винтов, а не с плитой пола или другой опорной плитой и другими типами конструкций).

7, режим соединения входного вала имеет базовый тип (одиночный входной вал и двойной входной вал), с двумя видами фланцев двигателя.

8. Направление положения выходной и входной оси, а также входная ось вниз и вверх; выходная ось вверх и вниз; входная ось вверх и вниз.

9, доступен редуктор RV 63 и другие многоступенчатые редукторы серии RV 2 или 3, чтобы получить отличное передаточное число.

Уменьшенный выбор двигателя

Обзор продукта Краткое описание продукта

Одноступенчатый червячный редуктор

Используя высококачественный корпус коробки для литья под давлением из алюминиевого сплава, внешний вид легкий.

● Высокая несущая способность, стабильная трансмиссия, низкая вибрация, низкий уровень шума.

● Разнообразные конструкции соединений с входной мощностью и выходным крутящим моментом для удовлетворения потребностей различных соединений; Конструкция формы коробки и расположение базовых отверстий адаптируются к различным методам установки, обеспечивая высокую универсальность.

● Коробка малого и среднего размера имеет полностью закрытую конструкцию, прочное уплотнение, смазочное масло внутри коробки не легко теряется и портится, не требует замены, простота обслуживания.

 Двухступенчатый червячный редуктор

● Он состоит из одноступенчатого червячного редуктора, обладающего всеми преимуществами одноступенчатого червячного редуктора и обеспечивающего большое передаточное число.

● Распространенные двухступенчатые комбинированные модели: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Если у пользователей есть особые требования, они могут выбрать 25,30,40,50,63,75,90,110,130,150 в качестве комбинированных блоков в соответствии с фактическими потребностями.

Метод выбора Сервисфактора

Чтобы правильно выбрать червячный редуктор NMRV, сначала необходимо понять следующие моменты:

● условия нагрузки, частота применения, M book cong 2, не умирать от земли, чтобы платить гору

● рабочая ситуация. Определите коэффициент рабочего состояния K1 и коэффициент коррекции рабочего состояния K2.

● Типы механических нагрузок А, В и С определяются согласно таблице 1.

● Согласно Таблице 2 проверьте коэффициент коррекции рабочего состояния K2.

Страница-07

Выбор типов механических нагрузок (табл. 1)

Таблица 1. Выбор классификации нагрузки оборудования

Выбран поправочный коэффициент условий работы К2 (таблица 2).

Выбран коэффициент рабочего режима К1 (рисунок 1) Диаграмма 1 Коэффициент рабочего режима К1

 Выберите редуктор

● Пользователь должен сначала определить входную механическую нагрузку T (крутящий момент) рабочей машины, T, умноженную на коэффициент рабочего состояния K1, а затем умноженную на коэффициент коррекции рабочего состояния K 2, то есть получить значение выходного крутящего момента редуктора и в сочетании с передаточным числом или значением выходной скорости выберите необходимые характеристики редуктора.

● Пользователь также может рассчитать выходной крутящий момент в соответствии с известной входной мощностью в сочетании со значением передаточного числа или значением выходной скорости и выбрать редуктор.

Выбор образца

Пример 1. Универсальный конвейер (равномерная нагрузка)

Крутящий момент: 19 Нм, время работы 8 часов в день

Скорость: около 55 об/мин, частота запуска: 10 раз/час.

Редуктор: 1/25, температура окружающей среды: в помещении 25 ℃.

① По таблице 1 определяется тип нагрузки

Тип нагрузки: безударная равномерная нагрузка, выберите А;

② Согласно фиг. 1, возьмем точку пересечения частоты 10 раз/час по линии А и найдем коэффициент К1=1 времени работы 8 часов/день;

③ Согласно Таблице 2, коэффициент К2=1;

④ Тогда значение крутящего момента составляет 19 K1 K2=1911=19 Н. И м, с дополнительным ближайшим 19 Н. Редуктор скорости м.

Выбранный результат: НМРВ30-1/25

Входная мощность составляет 0,18 кВт, выходная скорость — 56 об/мин, выходной крутящий момент — 21 Нм.

Пример 2. Ленточный конвейер (средняя ударная нагрузка)

Крутящий момент: 65 Н. М., продолжительность работы: 16 часов/день,

N,00 раз/час,

Редуктор: 1/60, «Плохая температура: 35 ℃, прямое подключение двигателя.

① По таблице 1 определяется тип нагрузки

Тип нагрузки: умеренная ударная нагрузка, выберите B;

② Согласно фиг. 1, возьмем точку опоры частоты 100 раз/час по линии B и найдем коэффициент 16 часов/день времени работы K1=1,65;

③ Согласно Таблице 2 коэффициент К2=1,15;

④ Значение крутящего момента составляет 65xK1xK2=70x1,65x1,15=1,23 Н. Можно выбрать ближайшее значение 123 Н. Редуктор скорости м.б.

Выбранный результат: НМРВ63-1/60

Входная мощность составляет 0,55 кВт, выходная скорость — 23,3 об/мин, выходной крутящий момент — 140 Нм.

Описание номера модели: Примечания к модели

Контроль отечественных и зарубежных моделей Сравнительная таблица моделей

Технологическое и испытательное оборудование

Техника и испытательное оборудование

С высокоточными станками с ЧПУ и обрабатывающим центром, современным оборудованием и инструментами для испытаний.

Отличная технология и строгая и совершенная система управления качеством.

И собраться с профессиональной и технической элитой и ведущим уровнем научно-технической команды.

В полной мере использовать новые технологии, новые процессы и новые материалы для обеспечения стабильности и надежности продукции.

Качество продукции достигается благодаря передовым средствам производства, а ощущение качества возникает благодаря постоянным инновациям.

дела требуют внимания

1. Температура рабочей среды составляет от -40℃ до + 40℃. Если температура рабочей среды ниже 0 ℃, смазочное масло перед запуском необходимо нагреть до температуры выше 0 ℃. Если температура рабочей среды превышает 40 ℃, необходимо принять меры по охлаждению.

2. Червячный редуктор может вращаться как в положительном, так и в обратном направлении.
