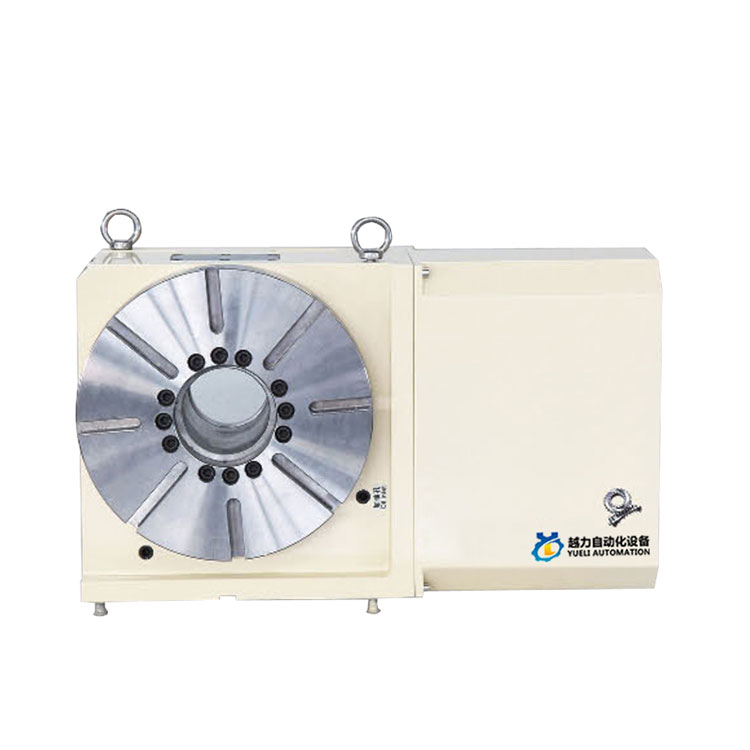

Четырехосевой проигрыватель CAM Yueli 320

Тип CAM нулевой обратный люфт, вращение с ЧПУ

Купите качественный четырехосевой проигрыватель CAM 320 со скидкой по низкой цене, сделанный в Китае. YueLi — производитель и поставщик четырехосевого поворотного стола 320 CAM в Китае.

Внутри изделия используется конструкция передачи с кулачковым роликом.

Предварительное сжатие игольчатого роликоподшипника вала CAM без зазора, привод прокатки.

Отсутствие трения скольжения, постоянное сохранение характеристик отсутствия зазора.

Высокая точность повторения движений вперед и назад.

Высокая жесткость, высокая эффективность.

Не приводит к снижению точности из-за повышения температуры.

Нет необходимости в регулярной калибровке и настройке.

Принцип работы и характеристики поворотного стола с ЧПУ кулачкового типа

Принцип предварительной загрузки

По сравнению с традиционным поворотным столом с ЧПУ с червячной передачей, поворотный стол с ЧПУ с решеткой CAM имеет более высокую точность.

Рабочие характеристики степени, высокая скорость, нулевой задний зазор и большая нагрузка. Входные осевые кулачки

Игольчатый роликоподшипник на револьверной головке выходного вала с изогнутой поверхностью привода с постоянной скоростью представляет собой предварительно сжатую контактную передачу качения,

Чтобы добиться нулевого обратного люфта и более высокой скорости работы, за счет передачи качения практически нулевой.

Движение трения, так что механизм может поддерживать передачу без обратного хода, высокую точность позиционирования и отсутствие необходимости

Необходимо проводить регулярные работы по калибровке и регулировке. Решетка типа CAM поворотный стол с ЧПУ, Хан вне вала использовать

Большой подшипник расположен на круглой внешней стенке вала, а два конца входного вала CAM оснащены двойными подшипниками.

Это также повышает стабильность и грузоподъемность поворотного стола и может лучше справляться с обработкой. Высокая скорость и большая сила резания, повышают точность обработки, эффективность и снижают затраты.

Сравнение характеристик механизма поворотного стола с ЧПУ с нулевым люфтом типа CAM

Время позиционирования 90° (пример)

Скорость	Жесткость

Долговечность	3 роликовых подшипника

Yueli320  Справочные данные

Yueli320 Размеры проигрывателя
