Высококачественный полностью автоматический холодный ящик ящик для съемки ядра. Горизонтальная плесень расставания

◆ Введение оборудования:

[Полностью автоматическая машина для съемки ящика холодной ящика. Горизонтальная плесень расставания]

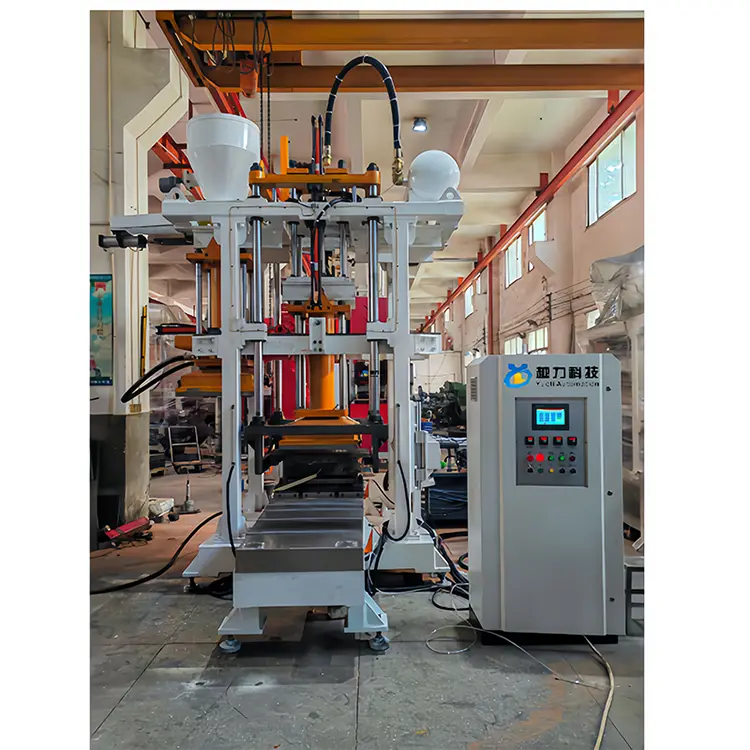

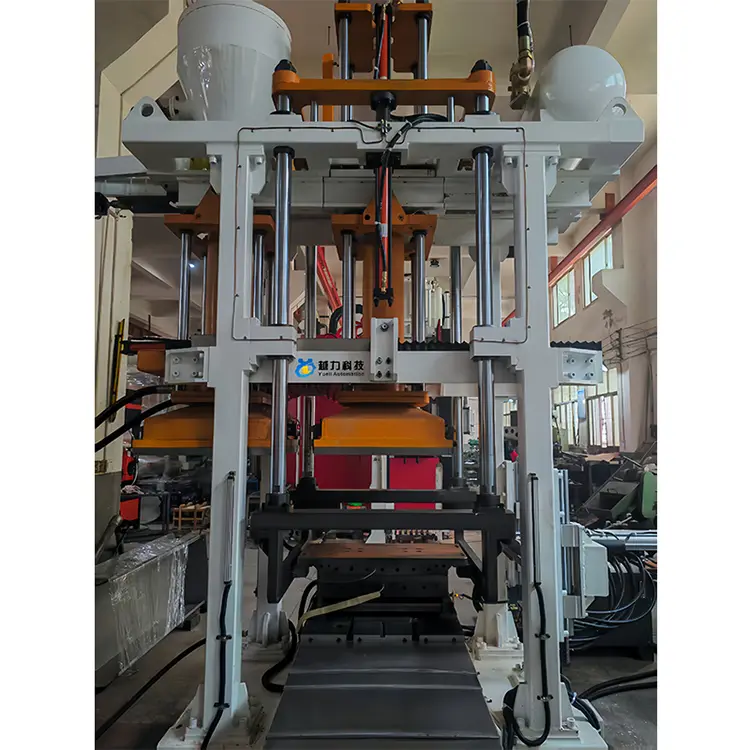

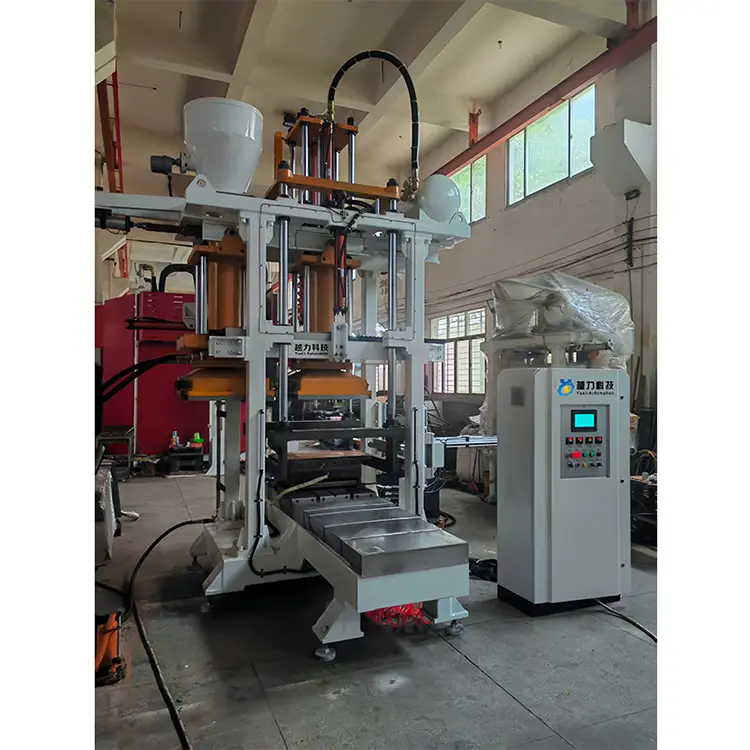

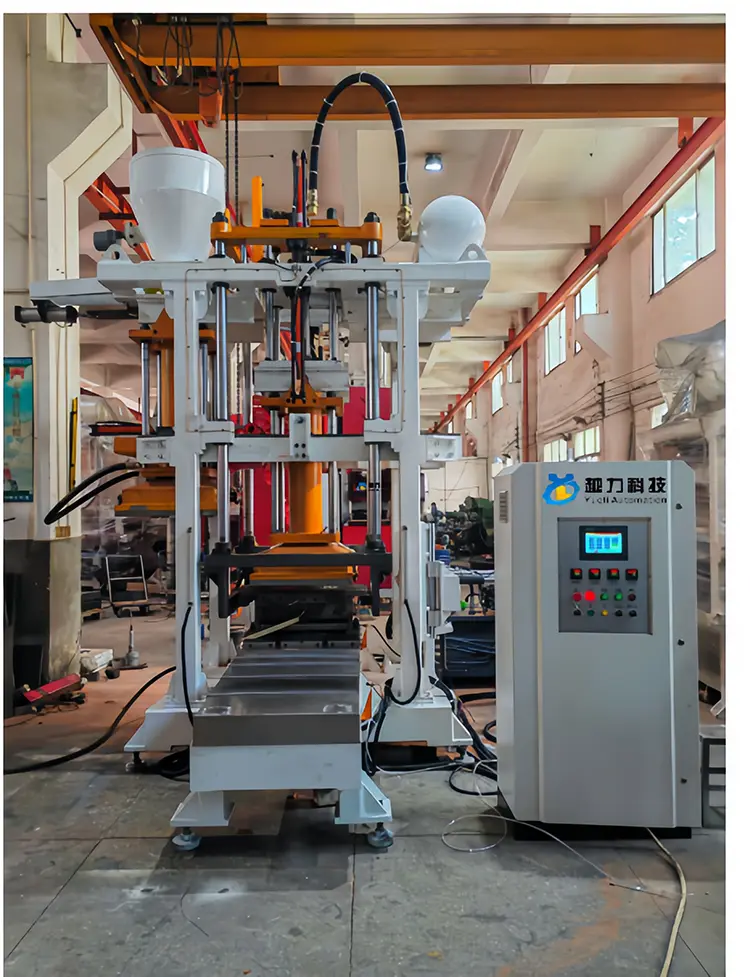

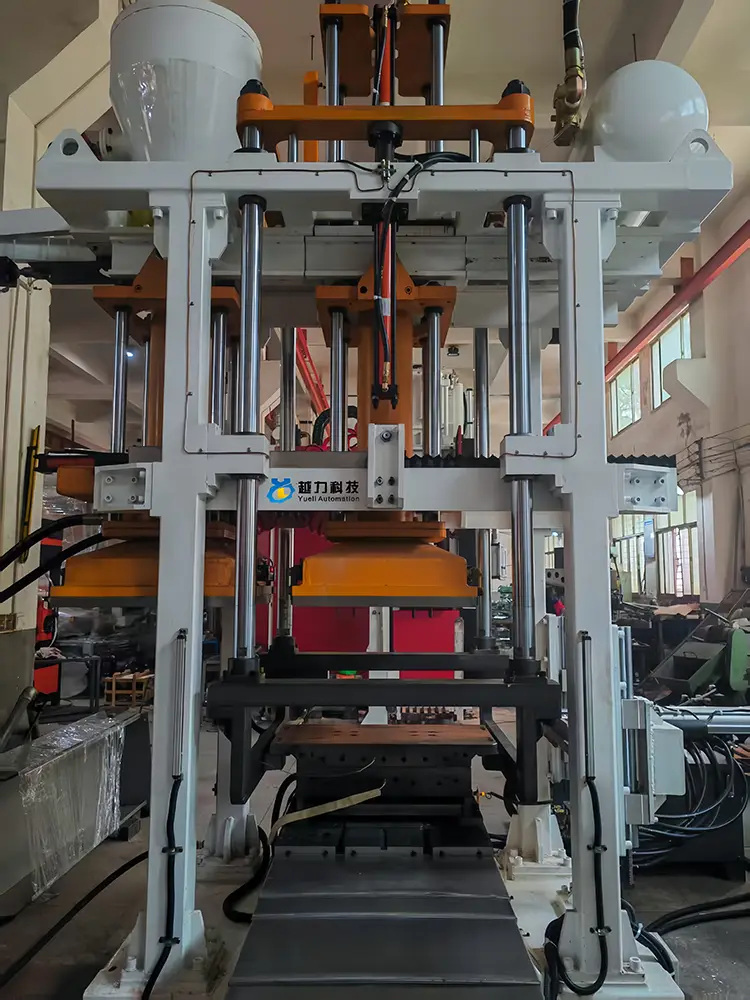

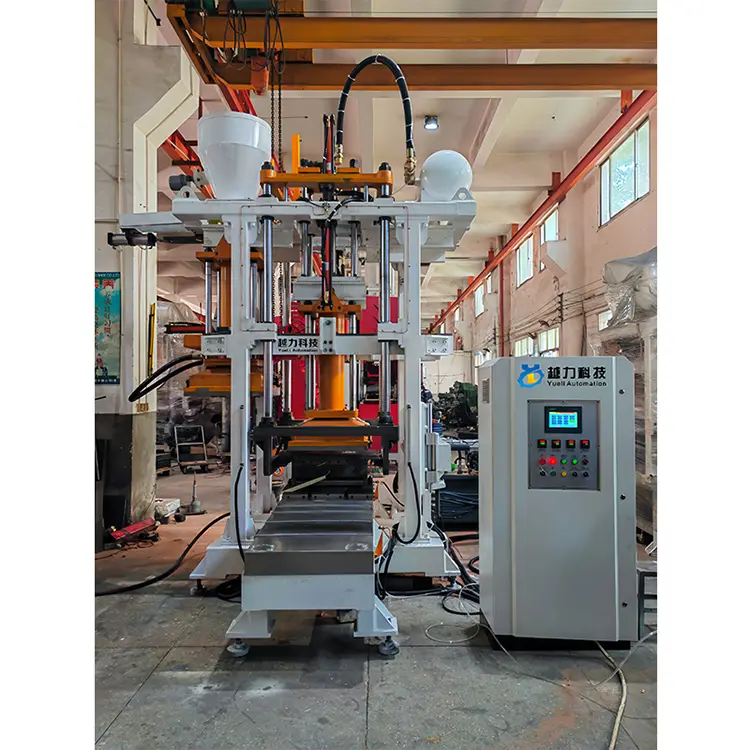

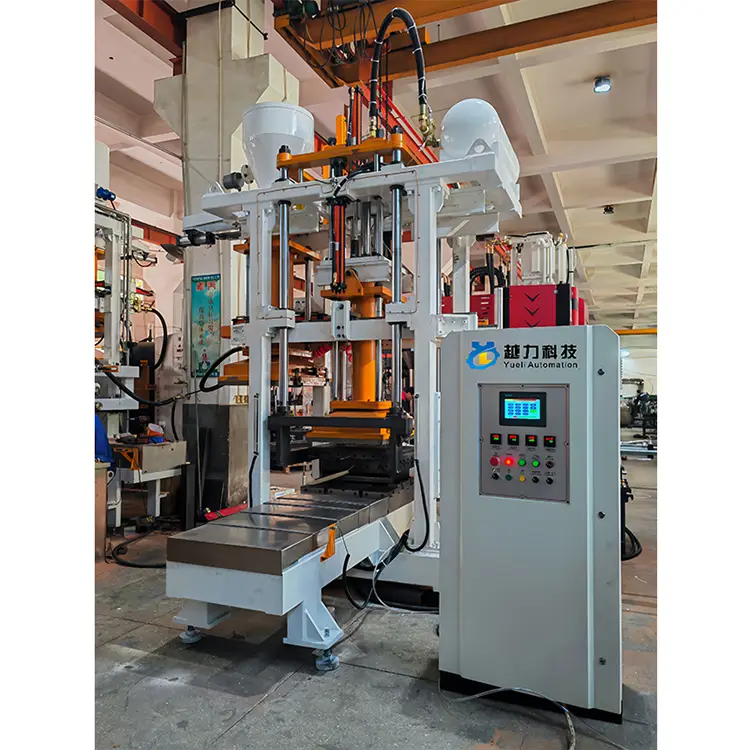

YL1080H-40A Полностью автоматическая машина для съемки ящика холодного ядра [отличная вертикальная песчаная стрельба. "Горизонтальное расставание плесени.

Программируемая система управления программой ПЛК. Серво -точная гидравлическая система. Снятие ядра снаружи линейной скользящей машины. Индукционная лифта индукция песка

Полностью автоматическая стрельба с холодным ядром (горизонтальное расставание плесени) также оснащена отличной вертикальной песчаной стрельбой. Горизонтальное расставание плесени. Точный линейный гид нижней плесени удаляется для получения ядра. Интеллектуальная аппаратная машина для песка, полностью автоматическая/ручная работа в холодном ядре, оборудование для изготовления ядра, работает на принципе инъекции смешанного сырого песка в ящик ядра, выдувающий газ, а затем быстро затвердевает, тем самым достигая плотной и гладкой поверхности. Высококачественные продукты с ядра с точными размерами с точными размерами широко используются в таких отраслях, как защита от огня клапанов, литья из чугуна оболочки и литье точного литья новых энергетических алюминиевых сплавов.

◆ Основные спецификации и модели оборудования

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Основные функции оборудования [YL1080H-40A Cold Core. "Очистика ядра вне повествования.

1. Отличная вертикальная песчаная обработка. Горизонтальное расставание плесени. Немецкая система управления Siemens

2. INOVANCE SERVO -PRECION GYDRAULIC SYSTER, TAIWAN AIRTAC PRECISION PNEUMATIC SYSTEMATION

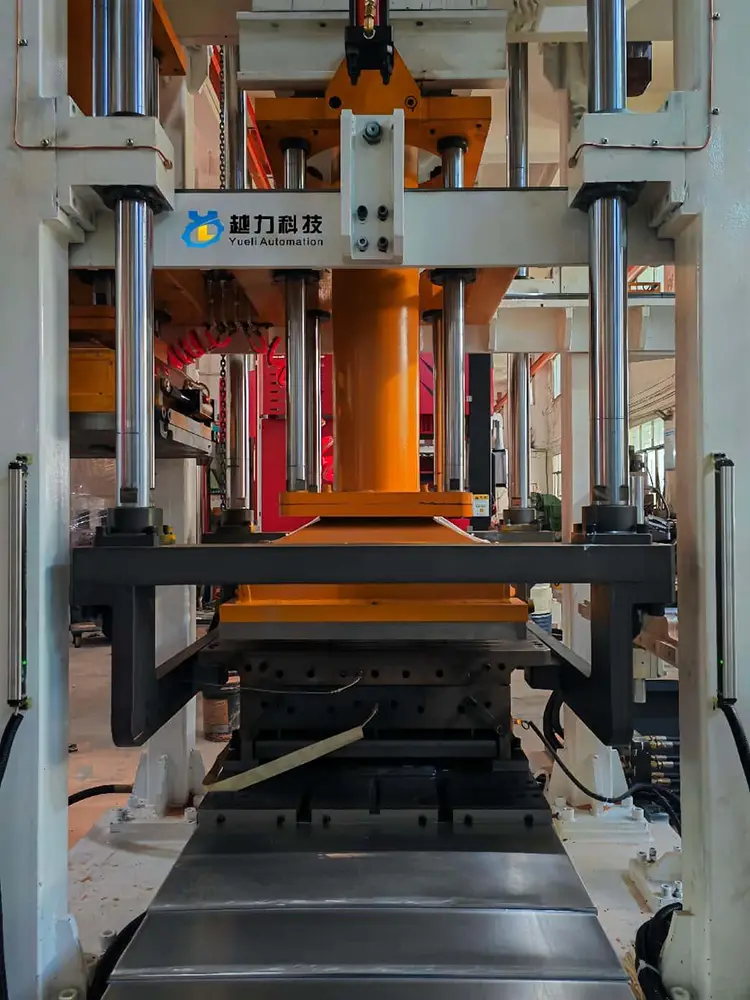

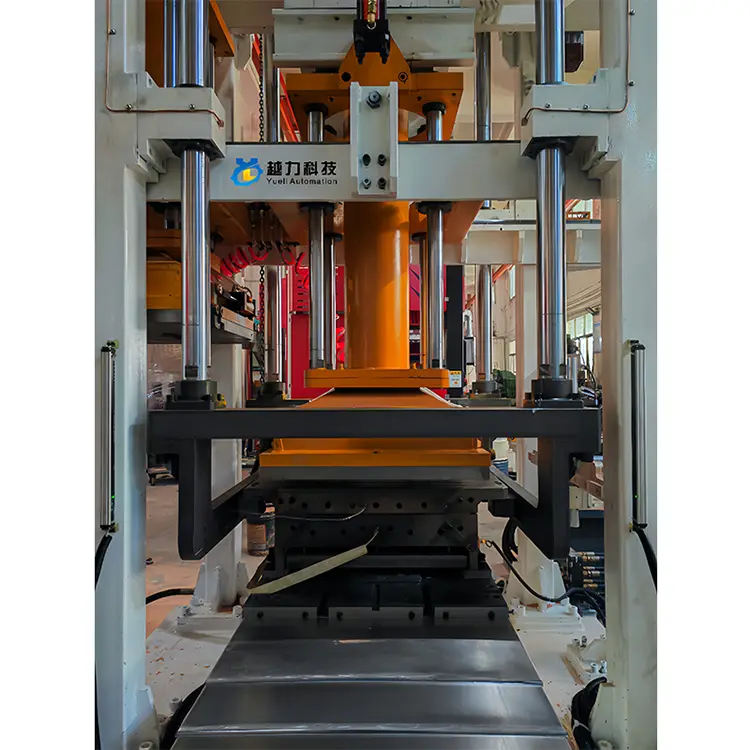

3. Ядро снимается с внешней стороны точной линейной направляющей скользящей машины нижней части, и используется интеллектуальная зона для зондирования.

4. Высококачественный экологически чистый кастинг с интегрированной конструкцией удаления дыма и пыли для общей панели оборудования

◆ Основные технические параметры оборудования [YL1080H-40A холодный ядро] »Выборка ядра вне уклонения за пределами сбоя.

◆ Процедура работы оборудования [YL1080H-40A Cold Core. "Очистика ядра вне повествования.

Вход нижней части плесени → Закрытие плесени [давление вниз] → Вход в комбинированный модуль [модуль нажатия ядра] → Ввод головки впрыскивания песка → Верхняя головка впрыскивания песка → Инъекция песка → Верхняя головка песка. Выхлоп → Повышение головки впрыскивания песка → ВЫКЛЮЧЕНИЕ ВЫКЛЮЧЕНИЯ ПЕСЧА

Ссказинг песка (очистка песка) → нисходящее давление головки впрыска воздуха → Внедрение воздуха → затвердевание песчаного ядра → Вертировка комбинированного модуля (удаление ядра и сброс) → верхняя форма (песчаная плесени остается в плесени) → Первое отверстие плесени 20-50 мм (демолд песчаного ядра) → Открытие второго загрязнения в нижней части плесени (врядная верхняя часть плесень (врядная верхняя часть плесень (врядная верхняя часть плесени). Демолделение ядра) → Снятие ядра вне машины → ⒆ Время удаления ядра → ⒇ Сбросить нижнее плесень

◆ Конфигурация оборудования [YL1080H-40A Cold Core. "Очистика ядра вне повествования.

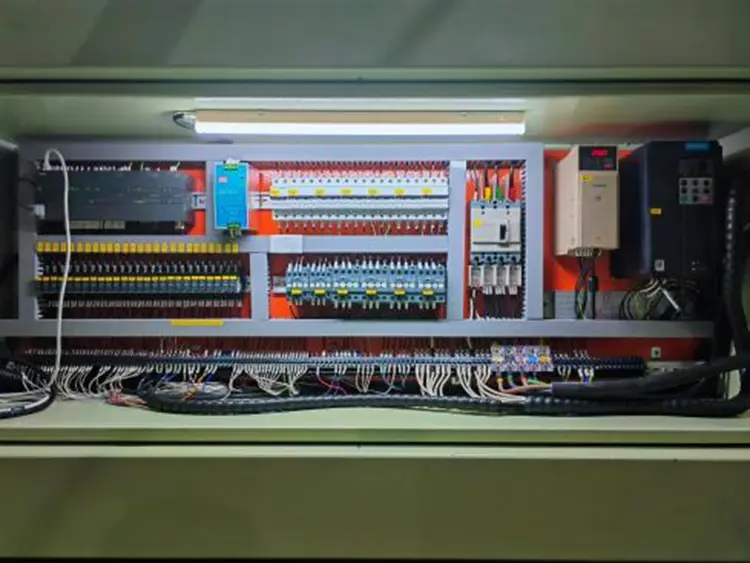

1. Система электрического управления: высококачественная система управления эксплуатацией от Siemens of Germany (сенсорный экран и тип разделения программы)

Высококачественные кнопки выключателя серии Siemens [Кнопка запуска, переключатель вращения шестерни]]

2. Гидравлическая система: Huichuan Servise Precision Specision Bless Speed ​​Change Hydraulic System, Гидравлические компоненты тайваньского бренда

3. Электромагнитный клапан. Процессор исходного воздуха

4. Система атомизации: чистая импортная японская система лечения точной атомизации SMC. SMC Core пневматические компоненты

5. Электрические приборы с низким напряжением: электрические приборы с низким напряжением Snyder. Omron Bitexity Switch. Тайвань Мингвей Переключатель питания

5. Управление безопасности: движущиеся части открывающей и закрывающей формы оснащены индуктивными занавесками для обеспечения безопасности.

6. Система смазки: основные движущиеся части отверстия и закрывающей формы оснащены автоматической системой смазки впрыска масла

7. Дисплей давления: давление на действие оборудования и давление на стрельбу из песка отображаются независимо

8. Внешний вид оборудования: Порошковое покрытие и лок для выпечки. Высококачественная обработка поверхности краски

◇ Другие подробные конфигурации:

[1] Сенсовый экран PLC: Siemens, Германия

[2] Программный процессор программного центра: Siemens, Германия

[3] Переключатель напроката: Siemens, Германия

[4] Контактор AC: Schneider

[5] РЕЧА: Шнайдер

[6] Переключатель близости Omron

[7] Переключение источника питания: Mingwei, Тайвань

◆ Основные особенности и преимущества оборудования [YL1080H-40A Cold Core. "Очистика ядра вне повествования.

◇ Точность и стабильность: общая структура машины для стрельбы с холодным ядром YL1080H-40A применяет принцип точной и стабильности с высоким уровнем механической структуры, с превосходными и строгими производственными процессами. Он использует высокую точную обработку оборудования, а структура движущихся частей очень точная. Вся структура машины стабильна и долговечна в течение длительного времени.

◇ Отличная песчаная обработка: машина для песочной обработки YL1080H-40A составляет отличный метод вертикальной песочной обработки, полагаясь на удержание давления стрельбы оборудования

Принцип песка и естественный гравитационный эффект песка смолы; Плесень оснащена быстрым и гладким методом выхлопных газов с трех сторон одновременно. Процесс изготовления ядра может заполнить полость формы в кратчайшие сроки. Песочное ядро ​​плотное, полное и гладкое, а выход ядра высока.

◇ Интеллектуальная и эффективная: машина для съемки холодного ядра YL1080H-40A имеет высокую степень автоматизации. Он оснащен точными линейными направляющими для удаления ядер из нижней плесени, что делает удаление ядра проще и высоко автоматизировано. Это позволяет одному человеку управлять несколькими машинами, обеспечивая стабильность, плавность, эффективность и безопасность.

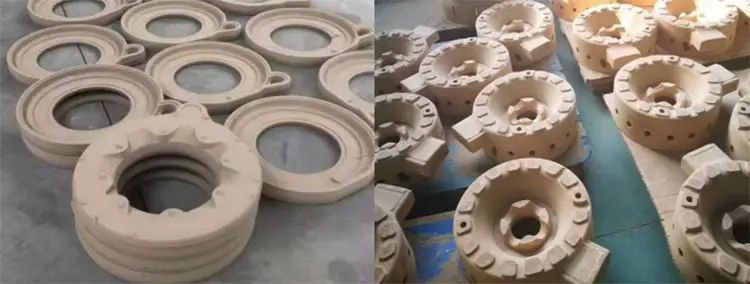

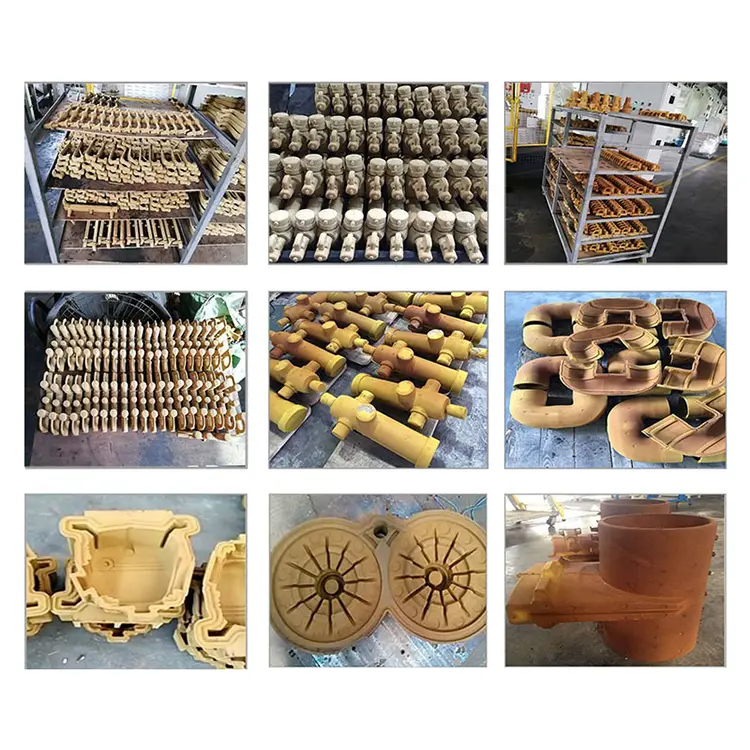

Высокая скорость урожайности: машина для съемки холодного сердечника YL1080H-40A имеет отличный метод вертикальной съемки песка, высококачественная точная механическая структура, высокие характеристики герметизации, сильная сила стрельбы из песка, плотные и гладкие песчаные ядра, точные размеры и высококачественные песчаные ядра с высокой скоростью доходности. Он может эффективно контролировать разрешение на обработку отливок.

◇ Высококачественная защита окружающей среды: Машина для инъекции в инъекции ядра холодного ядра YL1080H-40A. В процессе проектирования оборудования высокие требования к защите окружающей среды для дыма и пыли во время производственного процесса были всесторонне и тщательно рассмотрены. Дым и пыль были равномерно интегрированы для обработки, а разработанная машина с высокой защитой окружающей среды эффективно улучшила среду мастерской литья.

◇ Изыскание и долговечное: процесс проектирования машины для съемки холодного ядра YL1080H-40A полностью учитывает срок службы оборудования. Различные компоненты изготавливаются с высокими стандартами и разумными материалами, основанными на различных требованиях использования. Требования к термической обработке и детали внешнего вида хорошо обрабатываются, что обеспечивает обеспечение того, чтобы оборудование могло сохранять свою точность в течение длительного времени, оставаться стабильными и гладкими, и иметь изысканные детали.

◇ Применимые материалы: выстрел сухой песок [сухой фенольный песок]

◆ Работа и использование оборудования:

(1) Проверьте, правильно ли подключены воздушная труба и источник питания (трехфазная 380 В, 50 Гц).

(2) Снимите пыль на оборудовании после установки. Инструменты и другие солнат.

⑶ находится ли оборудование в начальном положении при открытии формы, чтобы обеспечить безопасность операторов.

⑷ Установите форму (ящик ядра) на машине; При каких -либо обстоятельствах, перед открытием воздушного клапана (снабжая воздух в оборудование), установка стержня должна быть протолкена в пространство между рабочим столом машины и головкой впрыскивания песка, чтобы избежать повреждения и обеспечить безопасность персонала.

⑸ Закройте основной переключатель питания и все переключатели схемы управления, а также проверьте освещение. Проверьте, является ли световой сигнал питания на панели управления нормальным.

(6) Откройте основной впускной клапан и проверьте, находится ли давление воздуха в воздушной трубе в пределах нормального диапазона от 6 до 7 кПа.

Переключите режим работы машины в ручной режим и вручную отлаживает, работает ли каждая часть машины гладко и нормально.

Будь то открытие и закрытие формы плавными или нет, установите разумное открытие плесени и время закрытия в соответствии с характеристиками формы

② Проверьте, являются ли предварительные действия и отступления комбинированного модуля гладкими. Установите разумное аванс и время отступления на основе путешествия модуля

③ Является ли предварительные и отступаемые действия песчаной стрельбы или нет, установите разумное продвижение и время отступления в соответствии с ходом песчаной стрельбы.

④ Независимо от того, является ли операция песчаной обработки нормальной обработки или нет, установите разумное время песочной обработки в соответствии с характеристиками формы для работы с песочницей

⑤ Работает ли выхлоп из головки инъекции песка правильно, как правило, устанавливается на 8-10 секунд для времени выхлопа песчаной коробки

⑥ Является ли предварительные и отступаемые действия нижней плесени или нет, установите разумное продвижение и время отступления в соответствии с ходом нижней формы

⑦ Проверьте, является ли действие эжектора нормальным, а ядро ​​работает должным образом. Установите разумное время ядра в соответствии с характеристиками формы

⑧ Переключите режим работы на одну операцию, и машина автоматически пробежит и работает несколько раз без нагрузки. Проверьте, координируются ли все действия машины, упорядоченно, стабильны и гладки.

◆ Меры предосторожности во время эксплуатационного процесса:

Перед тестовым запуска необходимо удалить пыль на машине и убрать любые инструменты или другие оставшиеся на нем мусор, чтобы предотвратить неисправности во время работы.

Перед началом работы необходимо тщательно проверить состояние болтов во всех частях машины и убедиться, что они затянуты.

⑶ Перед началом работы проверьте, находятся ли все движущиеся части в начальном нормальном положении.

⑷ В случае сбоя машины его следует немедленно остановить, нажатую кнопку остановки, отключен питание и подачу газа, а также проводится техническое обслуживание. ⑸ Необходимо часто проверять, не являются ли электрические соединения схемы и повреждены компоненты машины.

(6) непрофессионалам не разрешается открывать шкаф электрического управления по завещанию или размещать любые разные предметы внутри.

Нужно пройти обучение и быть знакомым со структурой машины, принципом работы и правилами работы, прежде чем им будет разрешено управлять им. Никто не разрешается управлять машиной по желанию.

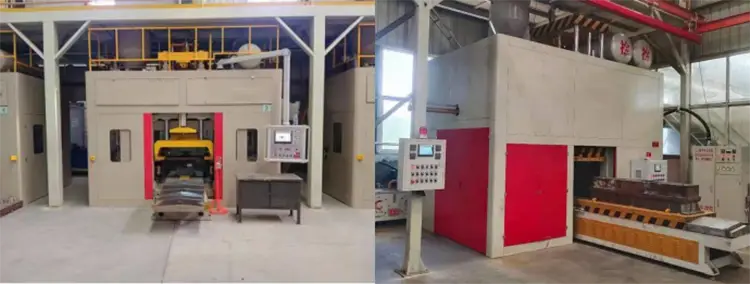

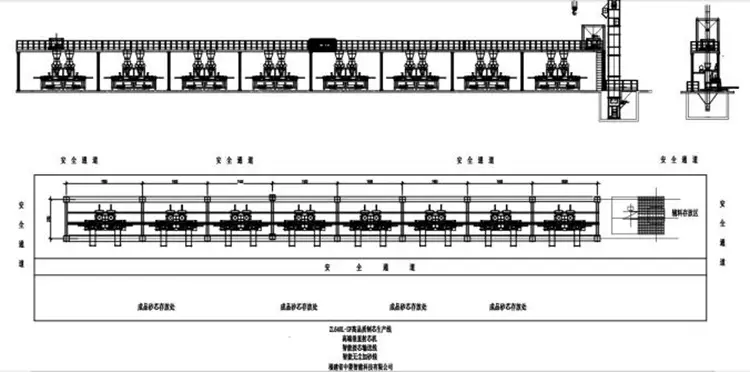

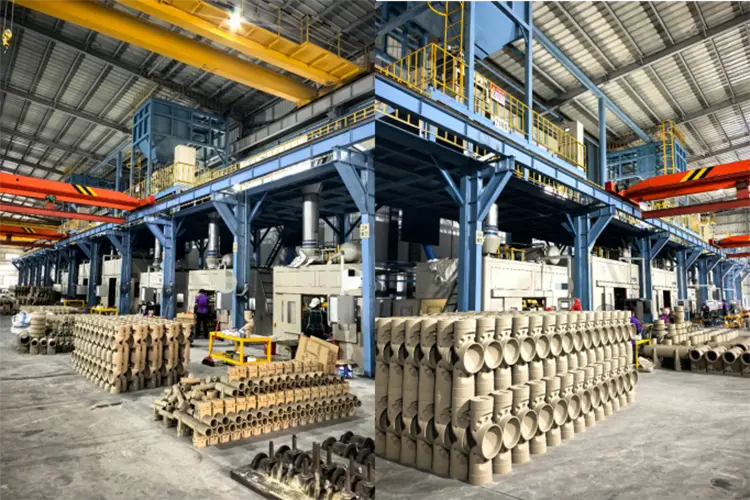

◆ Высококачественная полностью автоматическая вертикальная серия съемки ядра. Производственная линия:

Функция корпуса:

① Высококачественная, высокая интеллигенность и высокая защита от экологической защиты. Вся панель интегрирует функции курения и удаления пыли.

② Интеллектуальная непрерывная основная связь для конвейерных лент. Оборудование имеет высокую степень автоматизации. Спасите лейбористы

③ Лифт + точный трек интеллектуального зондирования песка. Семинар эффективен, удобен и чистый

④ Общая система охраны окружающей среды мастерской изготовления ядра. Высокоэффективное курение и удаление пыли. Стандарты защиты окружающей среды мастерской

⑤ Зона ядра. Реализуйте цифровизация производства чипов. Управление на основе информации.
